Nhằm tăng băng thông truyền tải giữa các máy tính trong hệ thống mạng nội bộ, bạn có thể sử dụng tính năng Link Aggregation (LACP) giúp kết nối nhiều dây giữa các switch. Tính năng này giúp gộp băng thông 2 hoặc nhiều port giữa các switch, APTEK Switch Cudy SG1024E, hổ trợ tối đa 4 group, mỗi group tối đa 8 port.

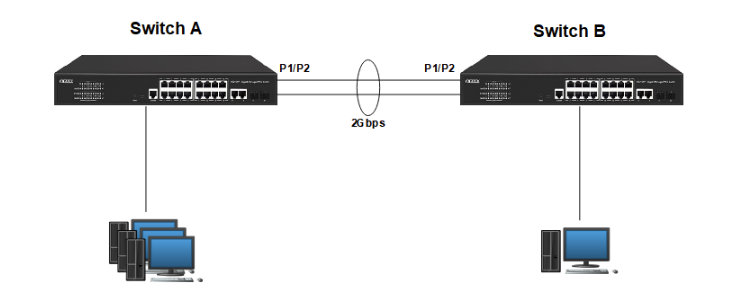

Sơ đồ:

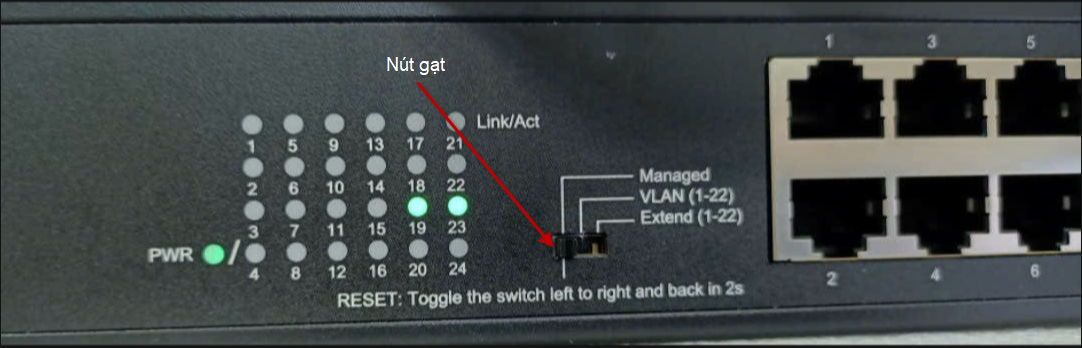

Lưu ý: Nút gạt thiết bị đang ở chế độ Managed như hình

A. Trên Switch A

1. Đăng nhập vào thiết bị

2. Cấu hình Trunk group

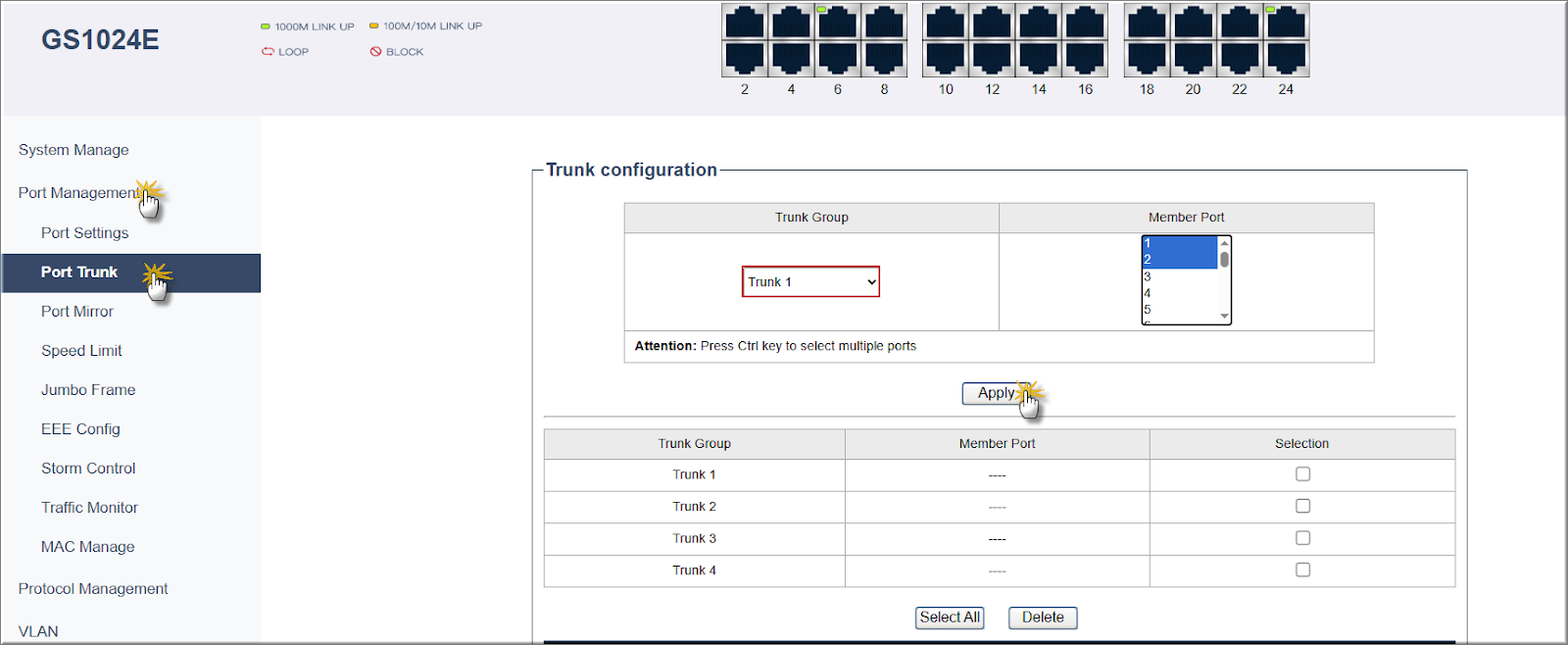

Vào Port Management >> port Trunk

• Trunk group : chọn group ( ví dụ group 1)
• Member Port: chọn port tham gia, nhấn tổ hợp phím “Ctrl + port” để chọn nhiều port (ví dụ port 1,2)
• Nhấn Apply

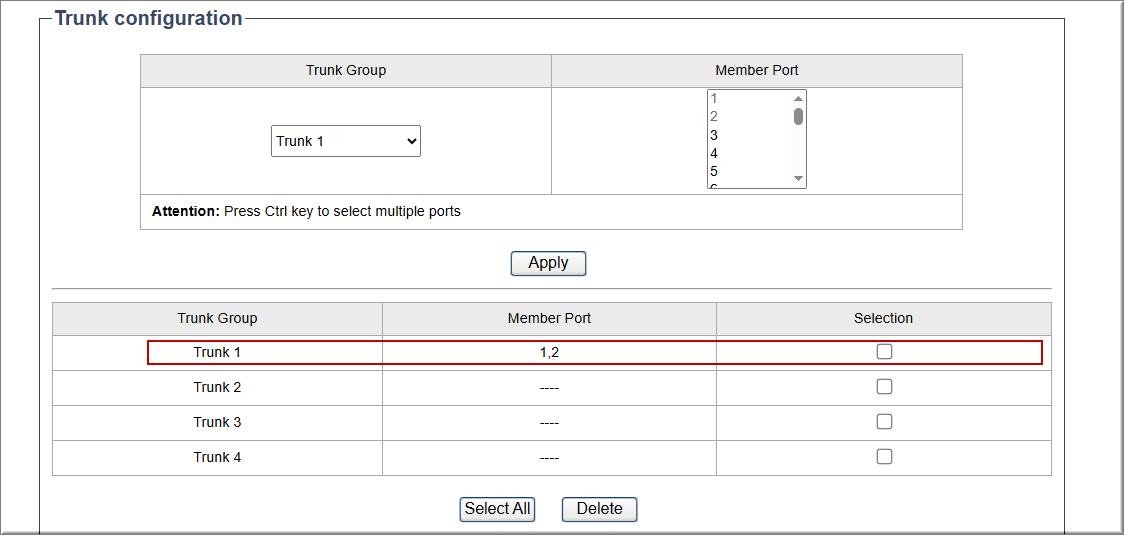

Sau khi cấu hình xong, ta có bảng trunk group như sau:

3. Lưu lại cấu hình vừa thay đổi

Đây là bước vô cùng quan trọng. Nếu bạn không lưu lại cấu hình vừa thay đổi. Nếu tắt mở thiết bị hoặc mất nguồn điện. sau khi khởi động lại, thiết bị sẽ trở về trạng thái lưu trước đó.

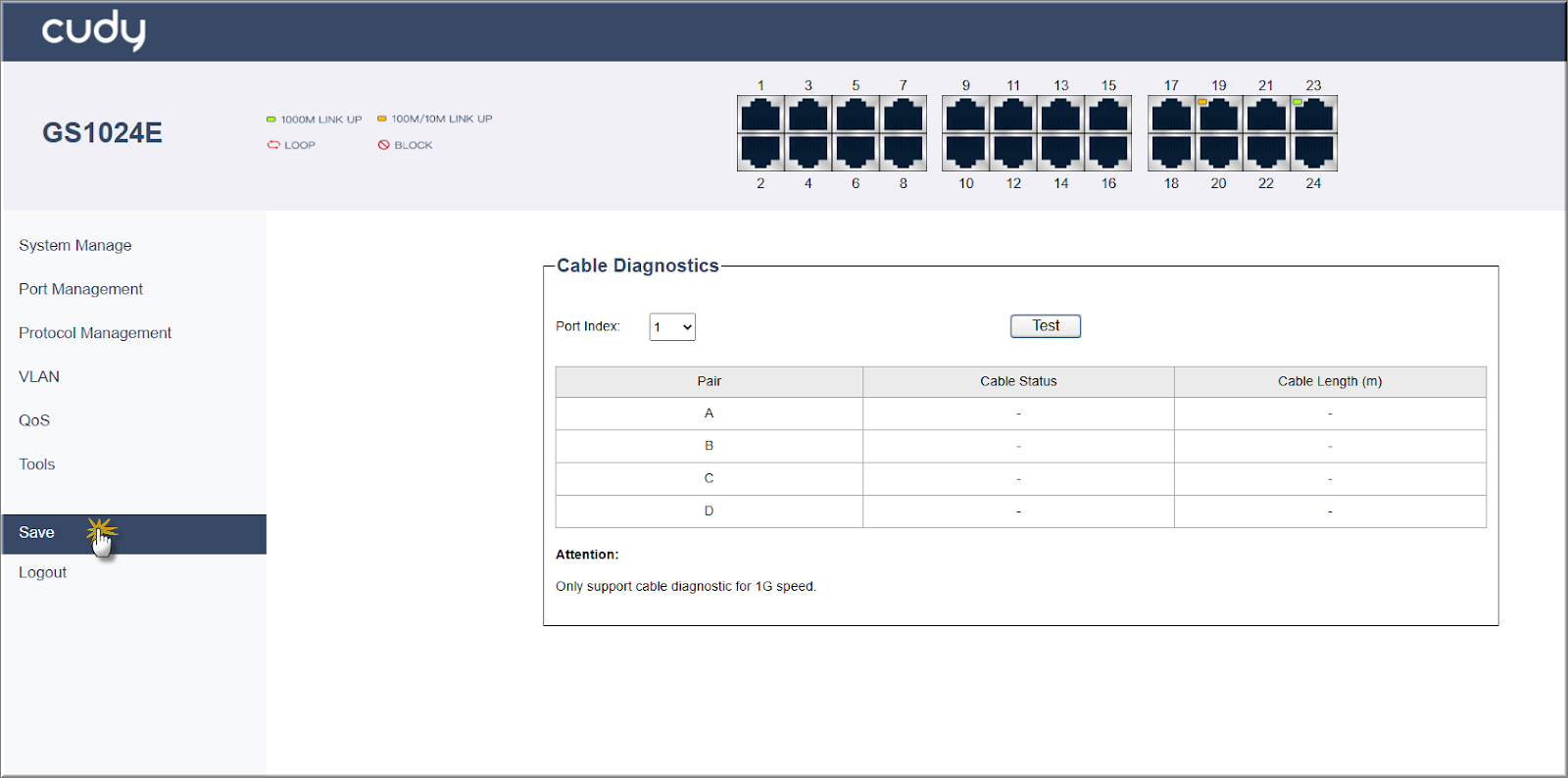

Trong giao diện web quản lý thiết bị, Nhấn Save >> nhấn OK

B. Trên Switch B

• Thực hiện tương tự switch A

C. Đấu nối

• Kết nối thiết bị như sơ đồ
