Trường hợp:
- Trong trường hợp SW2 và SW3 chưa kết nối với nhau, PC có thể kết nối Internet, hệ thống hoạt động bình thường,

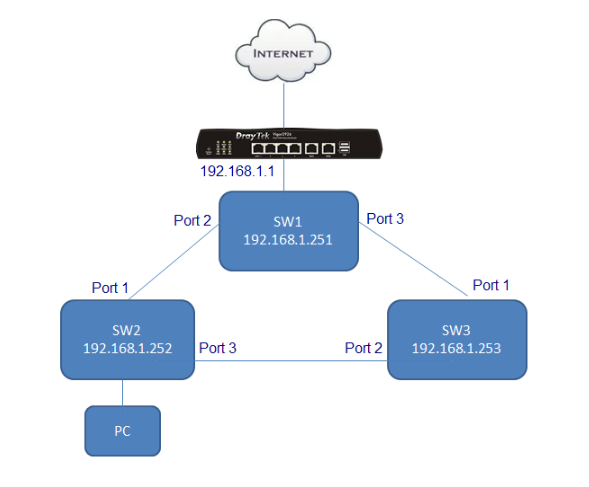

- Tuy nhiên, nhằm đảm bảo hệ thống luôn duy trì hoạt động khi có một kết nối bị mất, SW2 và SW3 được kết nối với nhau tạo thành một vòng lặp
Sau đây, chúng ta sẽ sử dụng tính cấu hình Ring với giao thức RSTP trên Switch.
Thực hiện

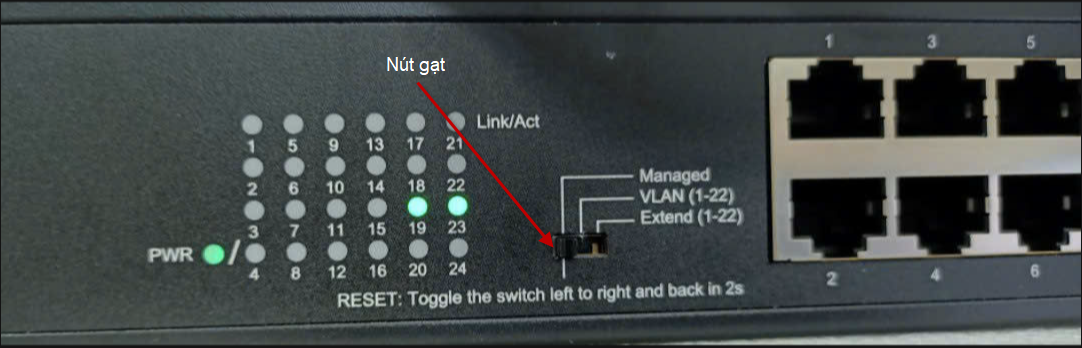

Lưu ý: Nút gạt thiết bị đang ở chế độ Managed như hình
A. Trên SW1 (Root Switch)
Bước 1: Đổi IP các Switch
Thực hiện theo hướng dẫn:
Bước 2: Tắt Loop Prevention
Mặc định Switch kích hoạt Loop Prevention. Do đó muốn cấu hình tính năng RSTP cần phải tắt tính năng chống loop

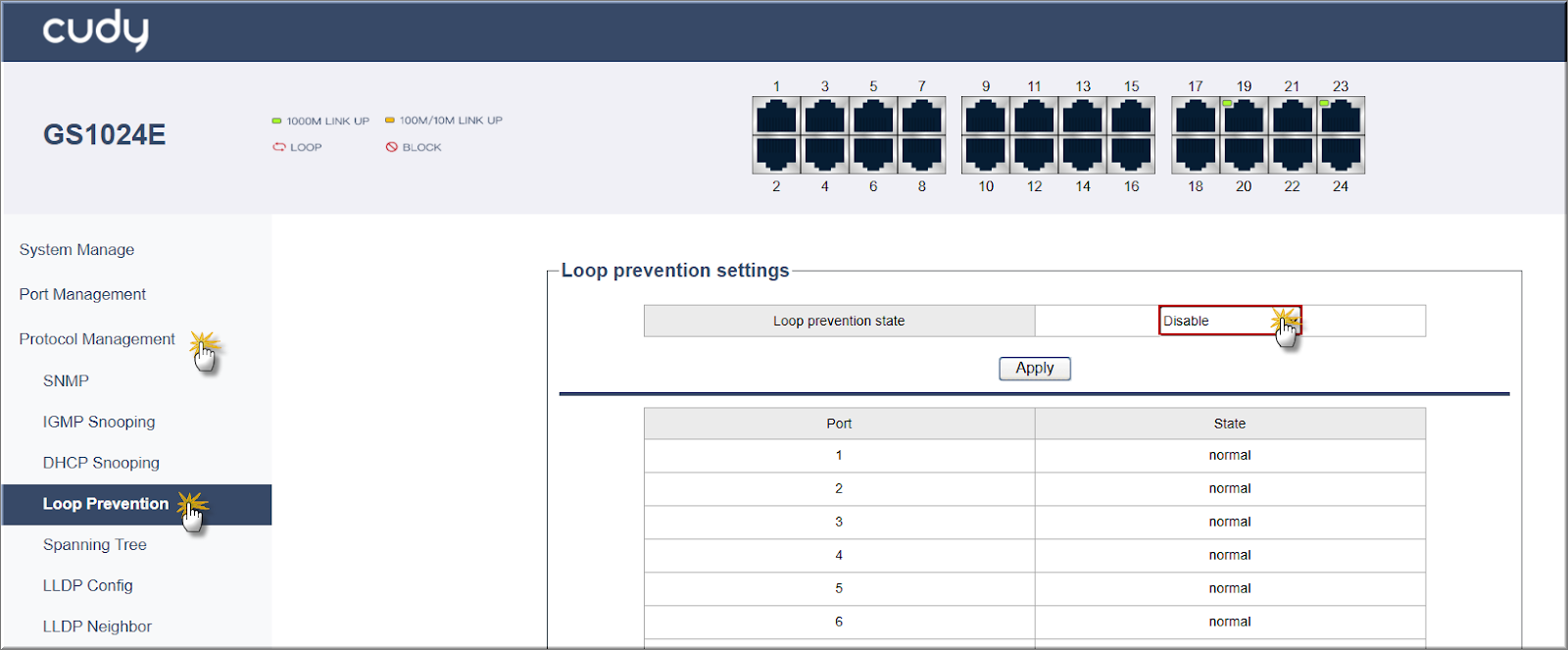

Vào Protocol Management >> Loop Prevention,
- Loop Prevention state: chọn disable
- Nhấn Apply
Bước 3: Cấu hình RSTP

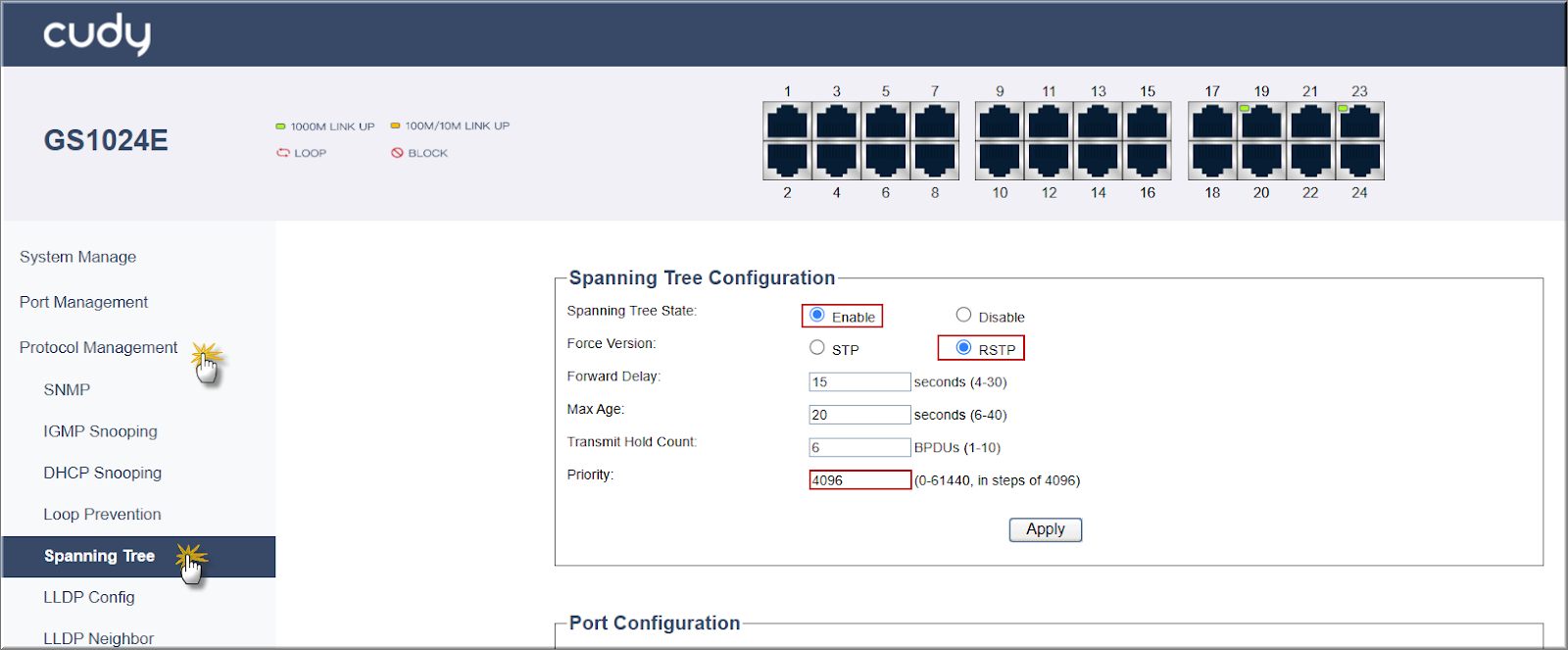

Vào Protocol Management >> Spanning Tree
- Spanning Tree State: chọn Enable
- Force version: chọn RSTP
- Priority: điền độ ưu tiên của Switch, số càng nhỏ, độ ưu tiên càng cao. Lưu ý, số này là bội số của 4096 (ví dụ, để SW1 làm Root Switch, chỉnh độ ưu tiên nhỏ nhất trong các switch, ví dụ 4096)
- Chọn enable
Bước 4: Lưu lại cấu hình vừa thay đổi.
Đây là bước vô cùng quan trọng. Nếu bạn không lưu lại cấu hình vừa thay đổi. Nếu tắt mở thiết bị hoặc mất nguồn điện. sau khi khởi động lại, thiết bị sẽ trở về trạng thái lưu trước đó.

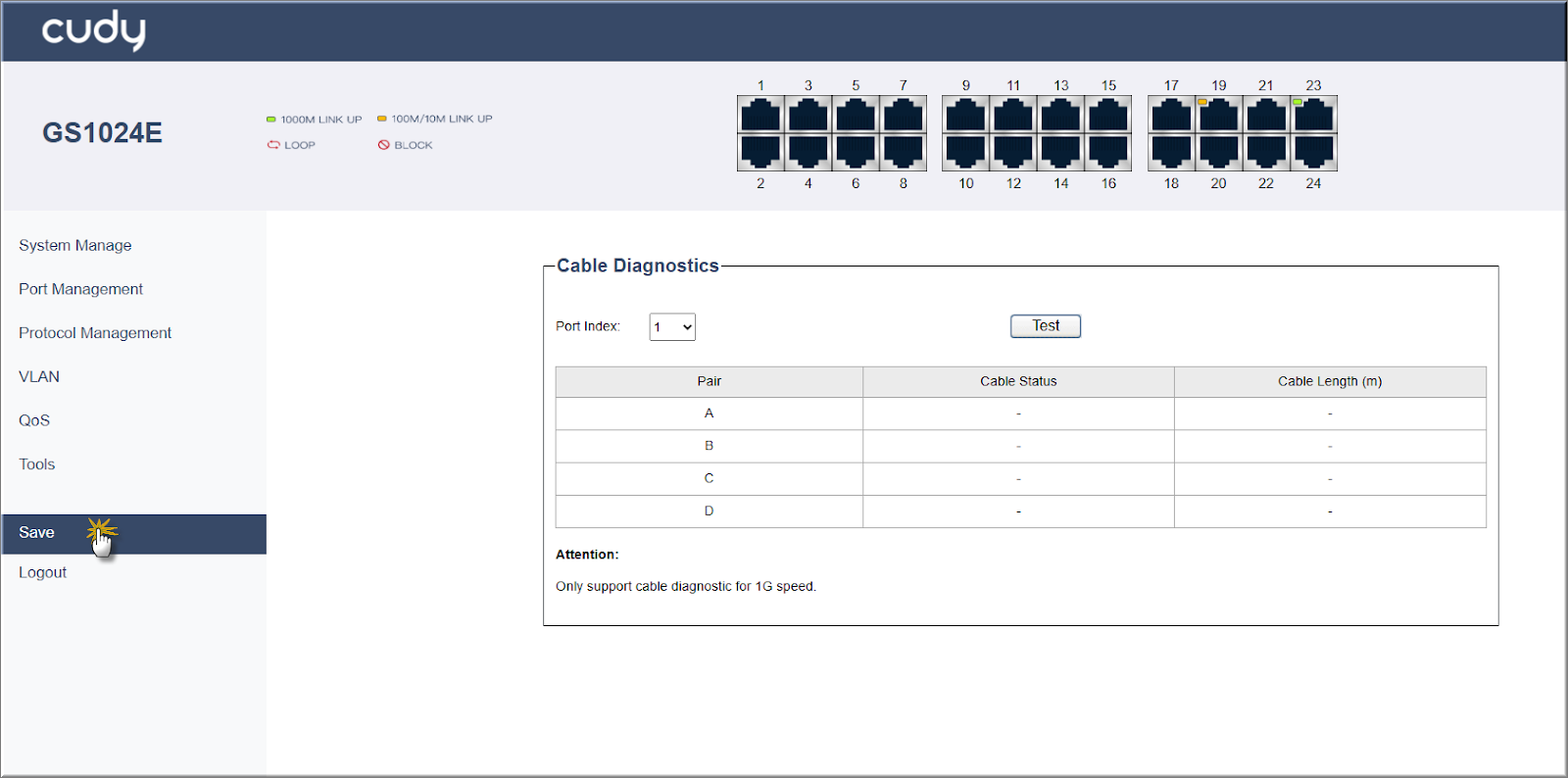

Trong giao diện web quản lý thiết bị, Nhấn Save >> nhấn OK
B. Trên SW2
Thực hiện tương tự SW1 với
- IP: 192.168.1.252/24
- Priority nhỏ hơn SW1 (ví dụ 8192)
C. Trên SW3
Thực hiện tương tự SW1 với
- IP: 192.168.1.253/24
- Priority nhỏ nhất (ví dụ 32768)
D. Đấu nối Switch vào hệ thống như mô hình
Các Switch sẽ tự động chọn Switch dựa vào các thông số mặc định. Lúc này hệ thống đã hoạt động bình thường.

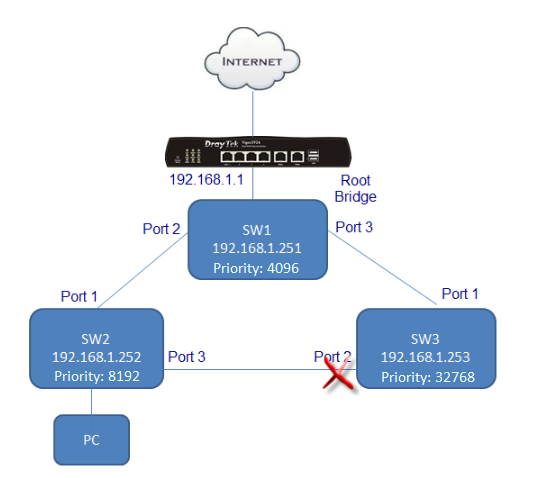

Trong điều kiện bình thường, hệ thống sẽ hoạt động với mô hình như sau, Port bị Block là port của Switch có độ ưu tiên thấp nhất và không phải là port nối với Root Switch. Do vậy, bạn có thể thay đổi vị trí port Block bằng cách thay đổi độ ưu tiên của các switch 2 và 3
