Đối với các hệ thống yêu cầu độ bảo mật cao, DrayTek cũng cung cấp chế độ xác thực wifi bằng tài khoản RADIUS server (có thể sử dụng RAIDUS server của DrayTeK hoặc RADIUS server bên ngoài).

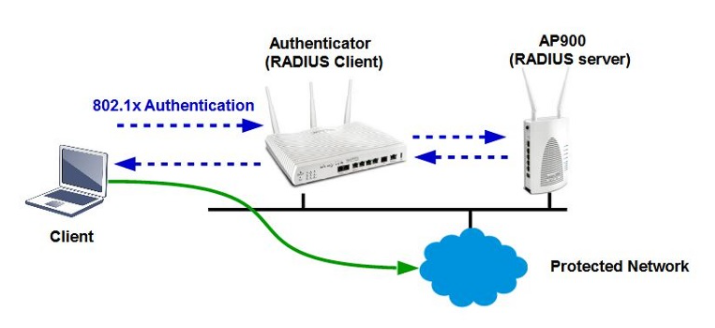

Bài viết dưới đây hướng dẫn cấu hình wifi xác thực 802.1x với VigorAP là RADIUS server

1. Cấu hình trên Router

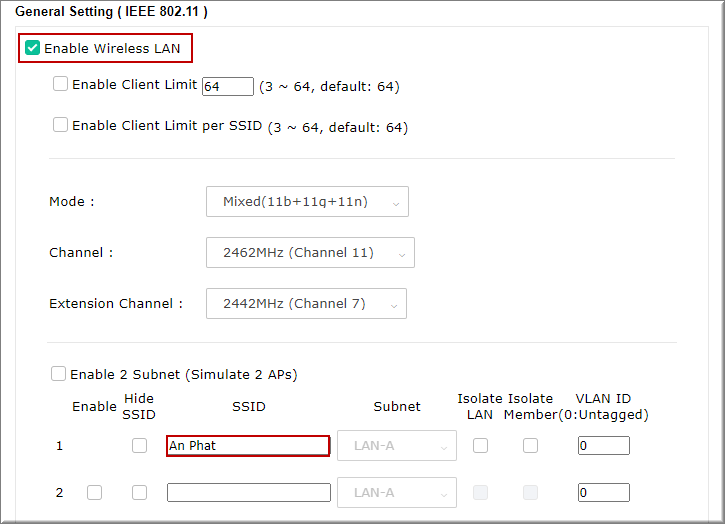

1. Cấu hình tên Wifi

Vào Wireless LAN >> General Setup

• Chọn Enable Wireless LAN
• Mode: chọn Mix(11b + 11g + 11n)
• Channel: Chọn AutoSelect
• Điền Tên mạng WIFI vào ô SSID (index 1 – như hình)
• Chọn OK để lưu cấu hình

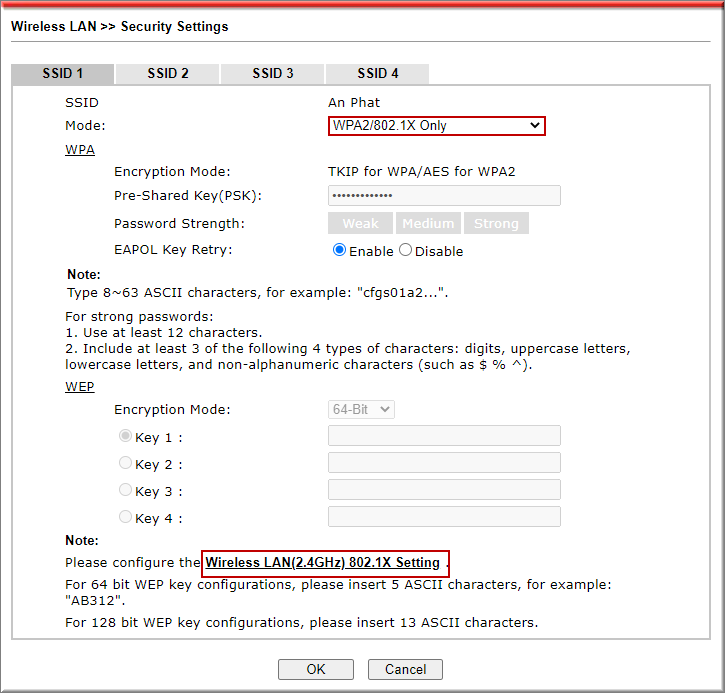

2. Cấu hình mã hóa xác thực Radius cho Wifi

Vào mục Wireless LAN (2.4GHz) >>> General Setup: Chọn tab SSID 1 (SSID cần đặt password)

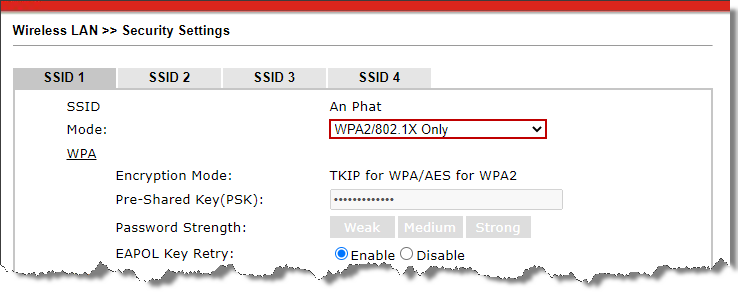

• Mode: chọn WPA2/802.1X
• Chọn OK để lưu cấu hình

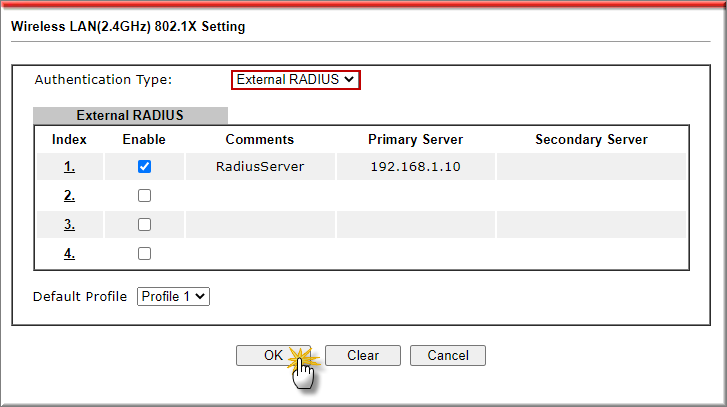

• Nhấn vào Wireless LAN 802.1X Setting.

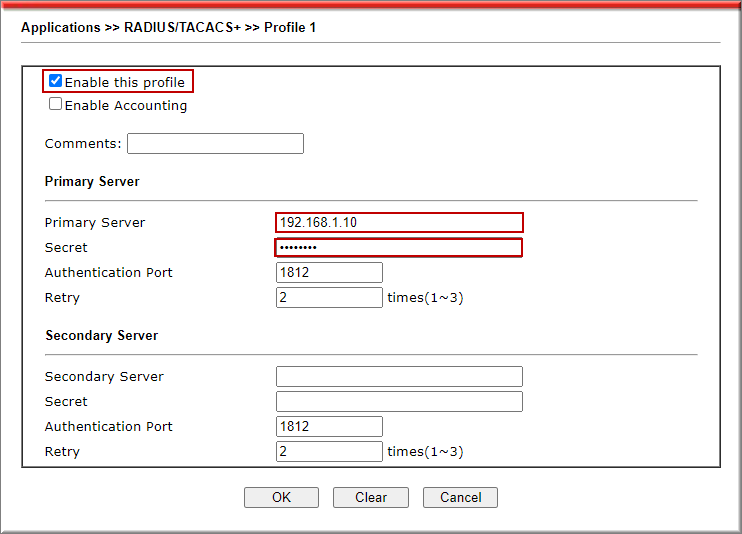

• Authentication Type: chọn External Radius, Chọn profile 1
  • Check Enable this Profile
  • Primary Server điền IP Radius Server (điền IP VigorAP làm Radius server)
  • Secret điền mật khẩu xác thực Radius server
  • Nhấn OK

• Authentication chọn External RADIUS >> nhấn OK

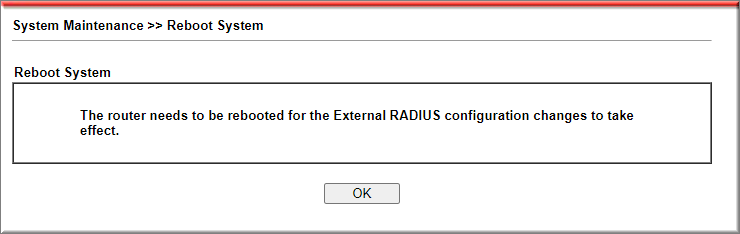

• Nhấn OK reboot thiết bị

2. Cấu hình trên VigorAP

1. Cấu hình Radius Server

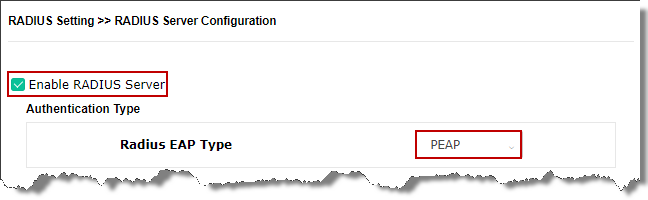

Vào Radius Setting >> Radius Server

• Check Enable Radius Server
• Radius EAP Type chọn PEAP

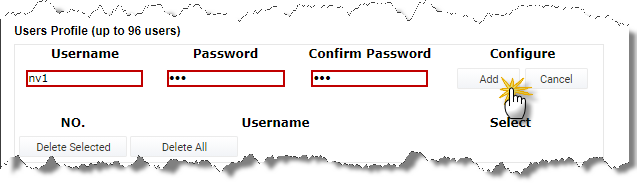

Tại User Profile tạo User xác thực Radius

• Username điền tên xác thực user
• Password điền mật khẩu xác thực user
• Nhấn Add

Thực hiện tương tự cho các user còn lại

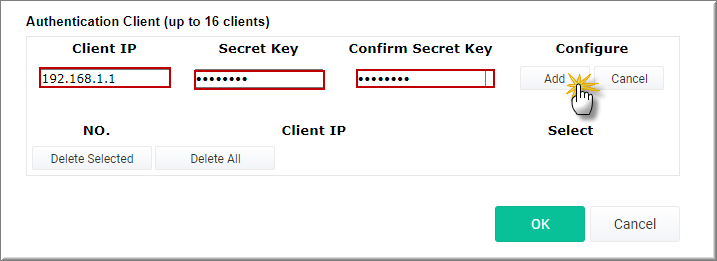

Tại Authentication Client

• Client IP điền IP router và các IP được phép xác thực Radius

• Secret Key điền mật khẩu xác thực Radius

• Nhấn Add

• Nhấn OK lưu cấu hình

Thực hiện tương tự cho các Radius client khác

2. Cấu hình tên Wifi

Vào Wireless LAN >> General Setup

• Chọn Enable Wireless LAN
• Mode: chọn Mix(11b + 11g + 11n)
• Channel: Chọn AutoSelect
• Điền Tên mạng WIFI vào ô SSID (index 1 – như hình)
• Chọn OK để lưu cấu hình

2. Cấu hình mã hóa xác thực Radius cho Wifi

Vào mục Wireless LAN (2.4GHz) >>> General Setup: Chọn tab SSID 1 (SSID cần đặt password)

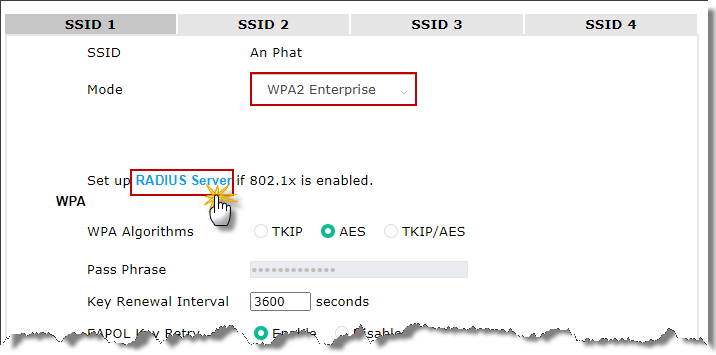

• Mode: chọn WPA2 Enterprise

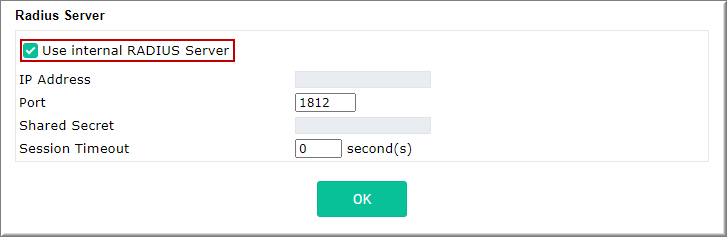

• Nhấn vào RADIUS Server.

• Check “Use Internal RADIUS Server”
• Nhấn OK lưu cấu hình Radius server

• Nhấn OK lưu cấu hình mật khẩu Wi-Fi

Thực hiện tương tự Wi-Fi cho tần số 5G

3. Cấu hình trên từng Client Wifi

C1: Sử dụng máy tính Window kết nối

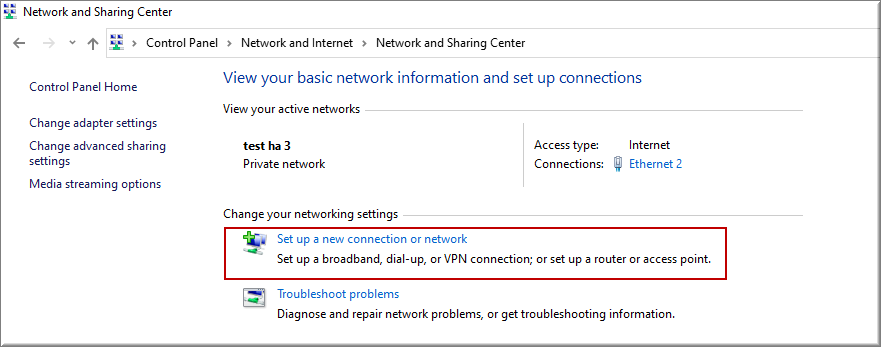

1. Vào Network and Sharing Center, chọn “Set up a new connection or network”

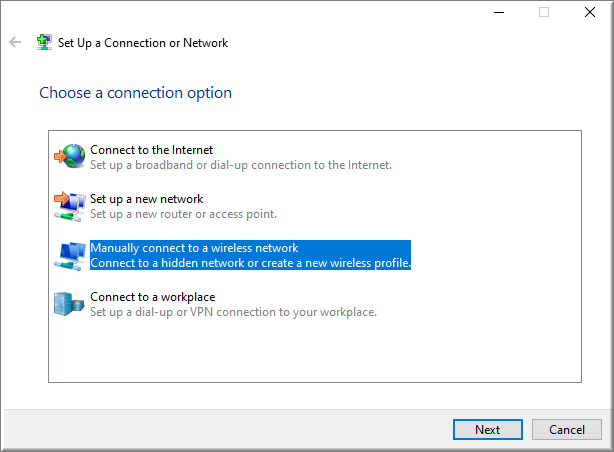

2. Chọn “Manually connect to a wireless network” >> nhấn Next

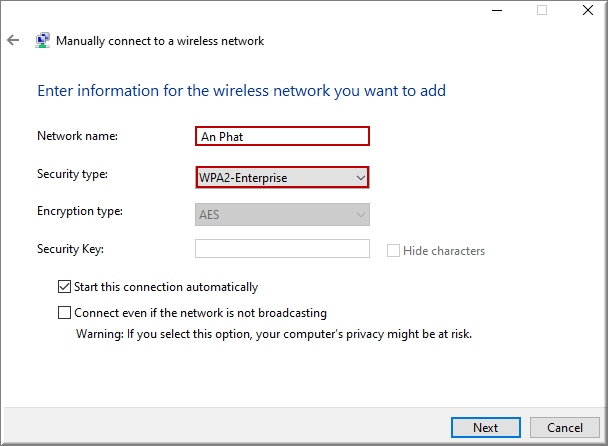

3. Điền tên SSID tại “Network name” và chọn “WPA2-Enterprise” tại “Security Type” >> nhấn Next

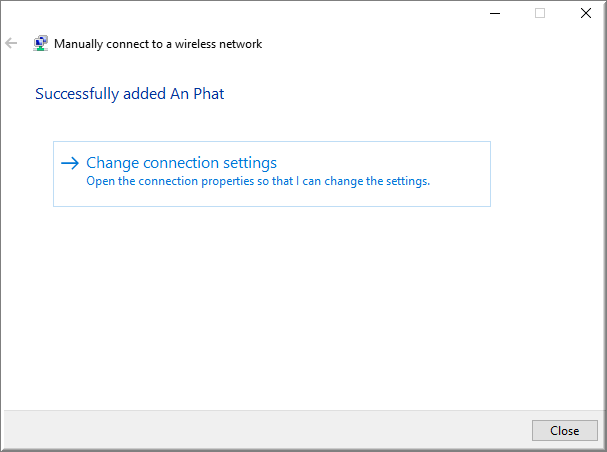

4. Nhấn Change connection settings

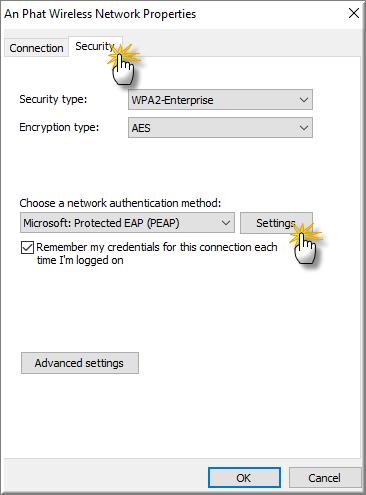

5. Chọn Tab Security >> nhấn Setttings

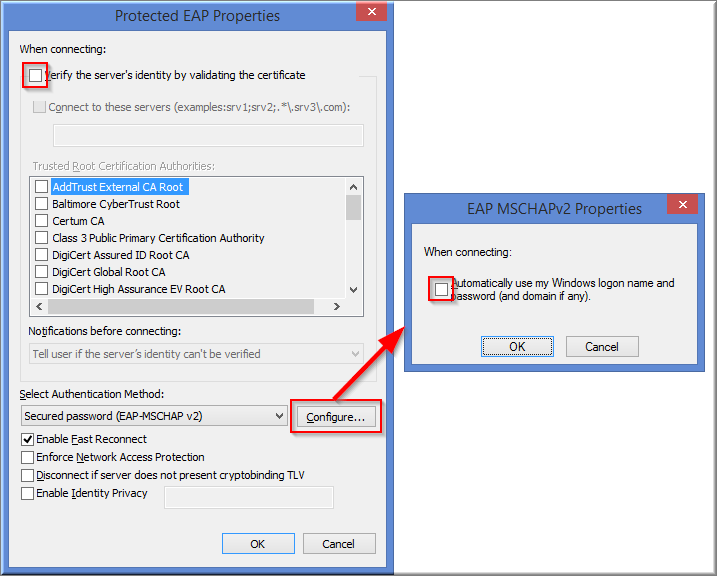

6. Thực hiện như sau

• Bỏ check “Verify the server's identity..”
• Kiểm tra lại chế độ xác thực “Secured password (EAP-MSCHAP v2)”
• Nhấn Configure
• Bỏ check “automatically send the Windows logon name and password”
• Nhấn OK lưu cấu hình “EAP-MSCHAP v2”
• Nhấn OK lưu cấu hình “Protected EAP Properties”

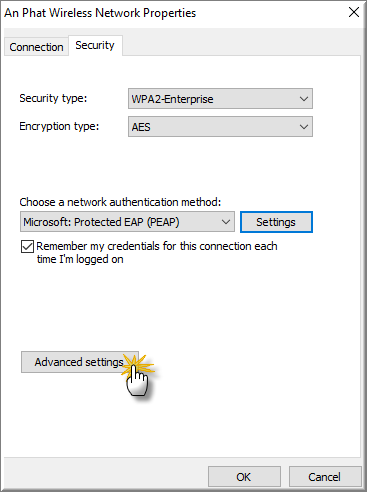

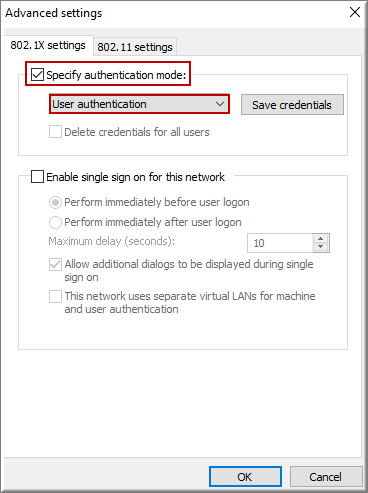

7. Nhấn “Advanced Settings”

8. Chọn “Specify authentication mode” và chọn “User Authentication”>> nhấn OK

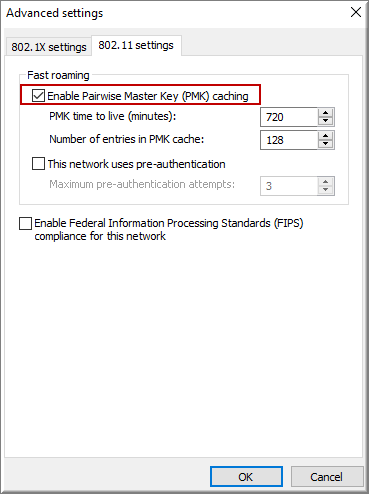

9. Chuyển tab “ 802.11 settings”, check “enable Pairwise Master Key (PMK) Caching”>> nhấn OK

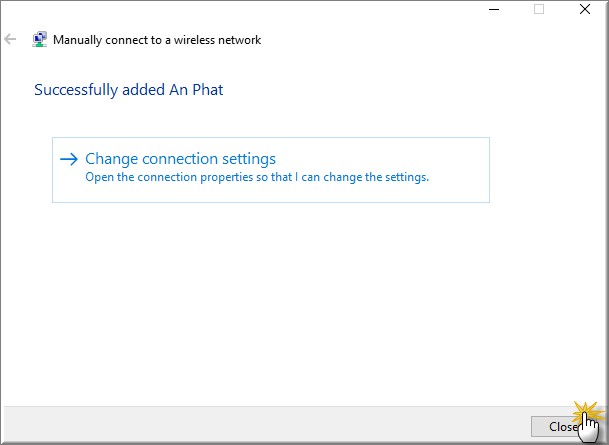

10. Nhấn OK lưu cấu hình, nhấn Close đóng cửa sổ cấu hình

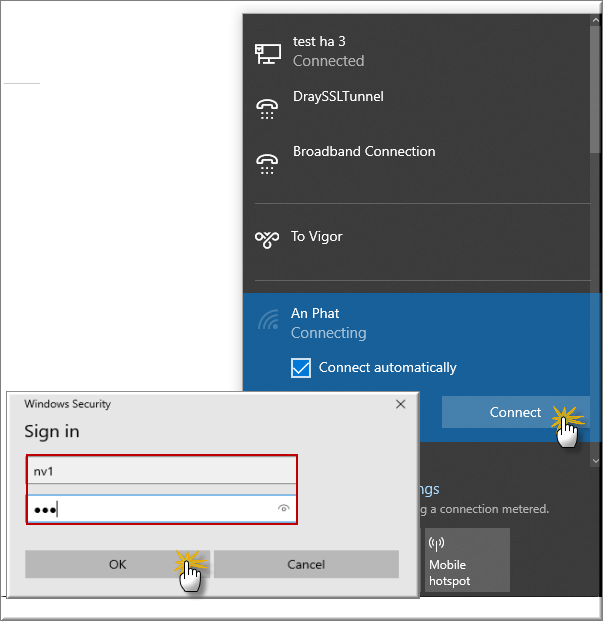

11. Kết nối wifi, chọn SSID >> nhấn “Connect”>> điền user/password xác thực radius>> nhấn OK

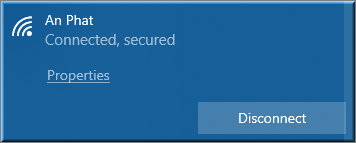

12. Vậy là đã kết nối thành công wifi xác thực Radius

C2: sử dụng điện thoại android kết nối

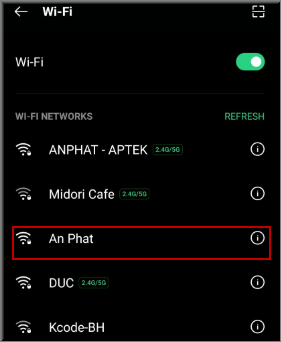

1. Chọn sóng Wi-Fi cần kết nối

2. Chọn Chế độ mã hóa như sau:

• EAP Method chọn PEAP
• Phase 2 Authentication chọn MSCHAPv2
• CA Certificate chọn None
• Identity/ Anonymous identity điền user xác thực radius
• Password điền mật khẩu xác thực radius
• Nhấn Done
