Wi-PCMS310GF – Hướng dẫn cấu hình chia VLAN trên Wi-Tek Cloud

Chuyên mục: Wi-Tek Switch - Hướng dẫn cấu hình trên máy tính (Cloud Free)
1034 lượt xem

Giả sử công ty có 4 đối tượng riêng biệt, bao gồm:  Kinh doanh, Kỹ thuật, Kế toán, Ban giám Đốc (BGĐ). Các nhóm có một lớp mạng riêng. Sử dụng Vigor 2925 làm router chính kết nối internet và Switch WI-PCMS310GF.

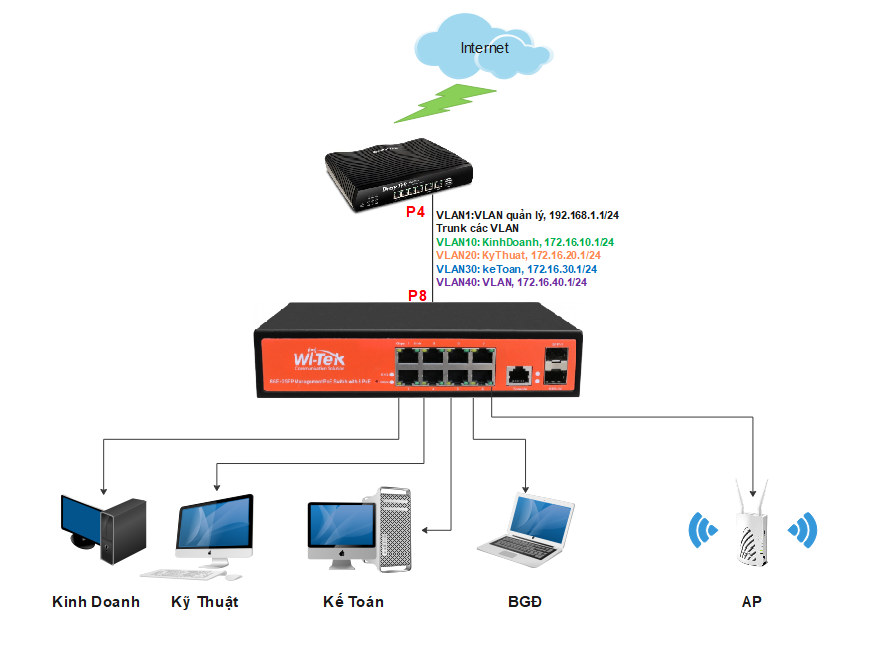

Sơ đồ:

A. Cấu hình trên Router DrayTek

Tham khảo hướng dẫn https://www.anphat.vn/cac-mo-hinh-he-thong-mang-thong-dung/ket-hop-vlan-tren-vigor2926-voi-vigorswitch-g2280-va-vigorswitch-g1280 (phần A: Trên Vigor2926)

B. Cấu hình chia VLAN Wi-Tek Switch trên Cloud

  1. Đăng kí tài khoản Wi-Tek Cloud (Nếu đã có bỏ qua bước này)

Thực hiện theo hướng dẫn: https://www.anphat.vn/wi-tek-huong-dan-cau-hinh-tren-may-tinh/wi-tek-huong-dan-dang-ki-tai-khoan-wi-tek-cloud

  1. Thêm thiết bị với Wi-Tek Cloud (Nếu đã có bỏ qua bước này)

Thực hiện theo hướng dẫn: https://www.anphat.vn/wi-tek-huong-dan-cau-hinh-tren-may-tinh/wi-tek-huong-dan-them/-xoa-thiet-bi-ap-tren-wi-tek-cloud

  1. Truy cập Wi-Tek Cloud

Truy cập địa chỉ Wi-Tek Cloud: https://cloud2.wireless-tek.com/#/login

  1. Đăng nhập Wi-Tek Cloud bằng tài khoản của bạn
  2. Kiểm tra thông tin thiết bị
  • Vào MONITORING >> Devive >> Switch >> chọn Network của bạn

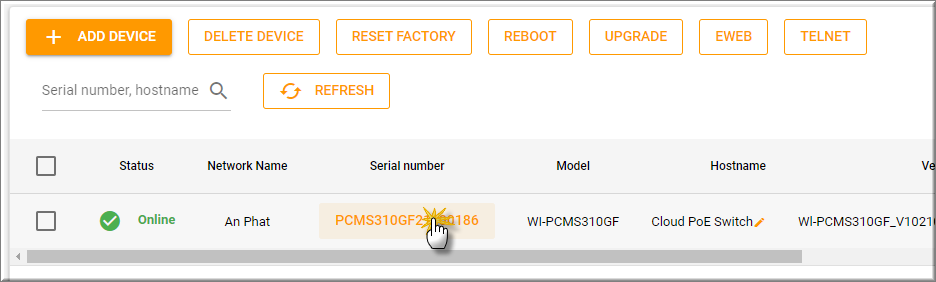

  • Nhấn vào Serial Number của Switch cần cấu hình

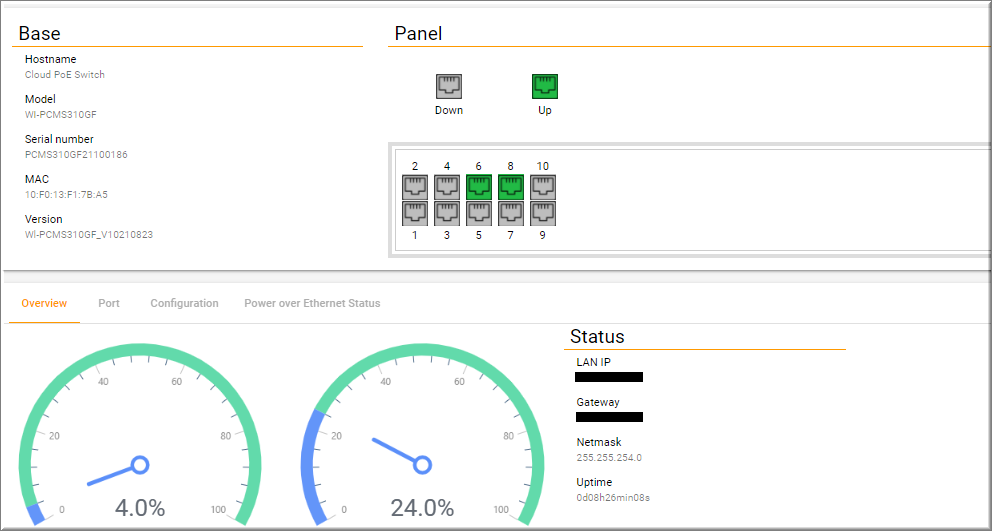

  • Xuất hiện thông tin chung của thiết bị như HostName, model,port đang kết nối, IP,…

  1. Tạo VLAN

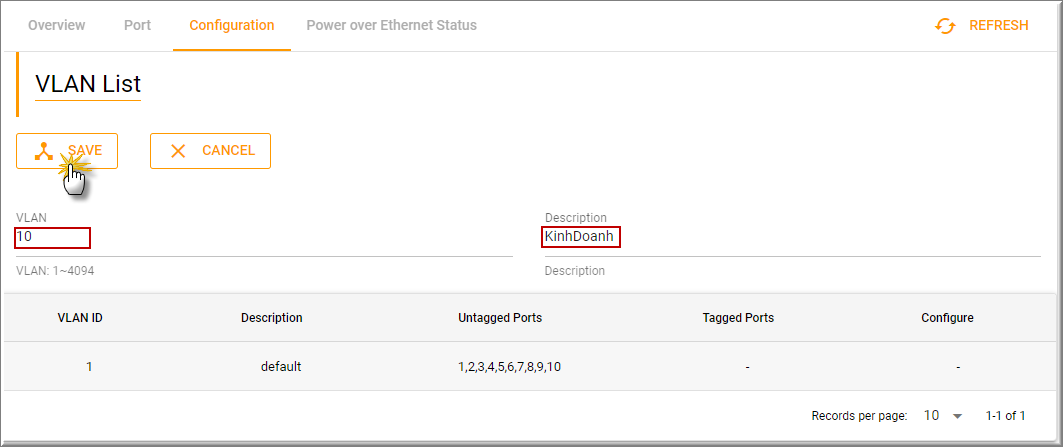

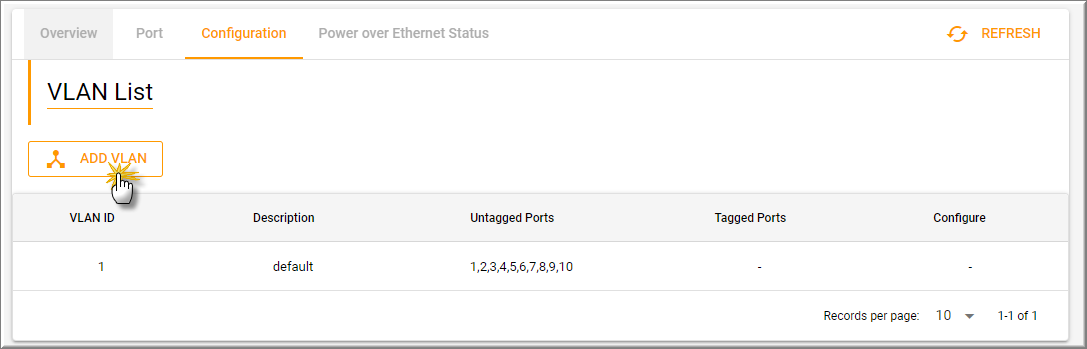

Vào Configuration>> nhấn Add VLAN

  • VLAN: điền VLAN cần tạo (ví dụ VLAN10)
  • Description: đặt tên VLAN (Ví dụ KinhDoanh)
  • Nhấn SAVE

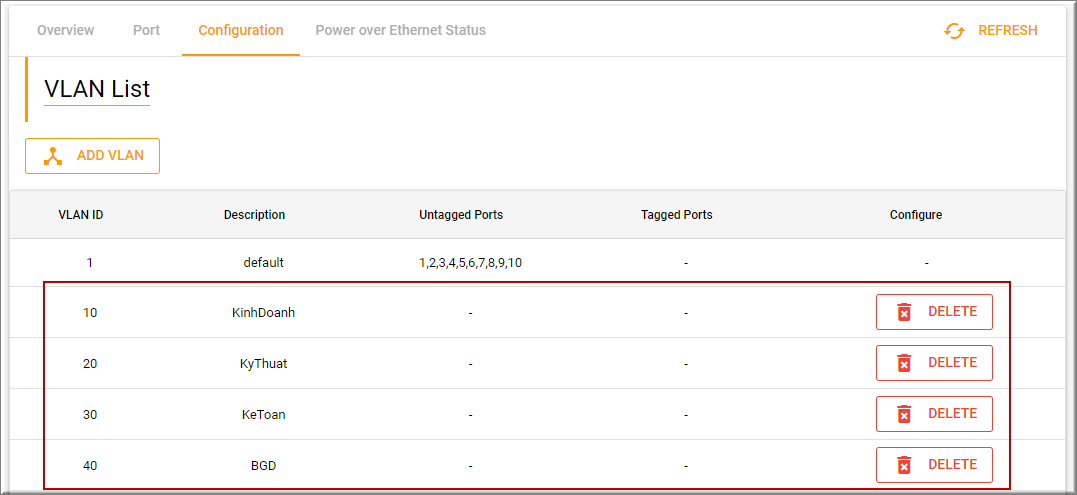

  • Thực hiện tương tự cho các VLAN khác

  1. Cấu hình VLAN cho từng port

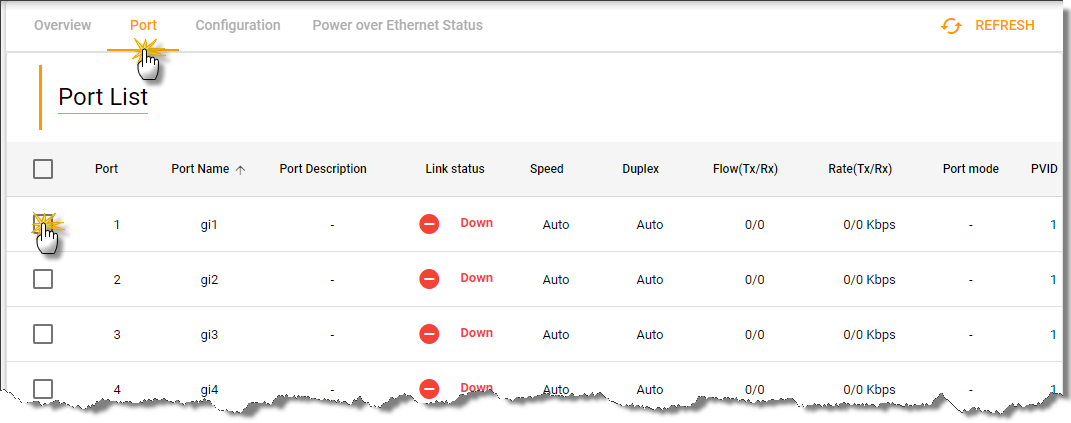

Vào Port

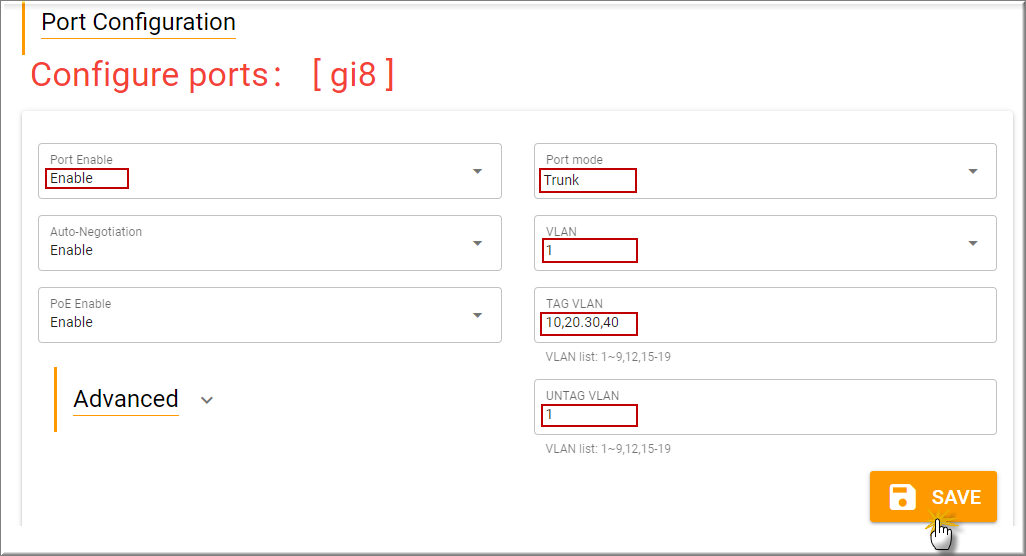

  1. Cấu hình port nối với router chính

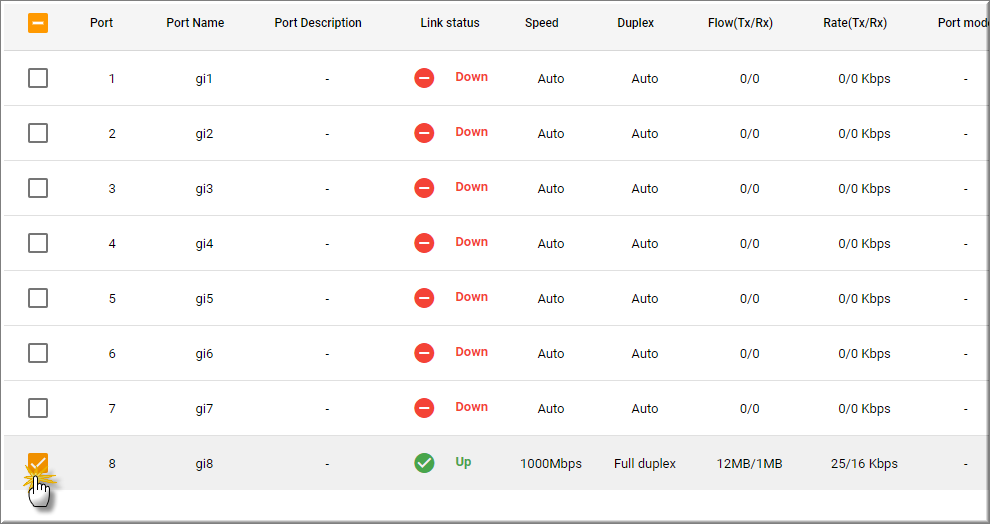

- Chọn port nốivới router chính (port 8)

  • Port Enable: chọn Enable
  • Port Mode: chọn Trunk
  • VLAN ID: điền VLAN Management là VLAN 1 default
  • Tag VLAN: điền tất cả các VLAN, các VLAN cách nhau bởi dấu “,”
  • UNTAG VLAN: điền VLAN quản lí 1
  • Nhấn SAVE

7.2 Cấu hình Port nối với từng phòng ban

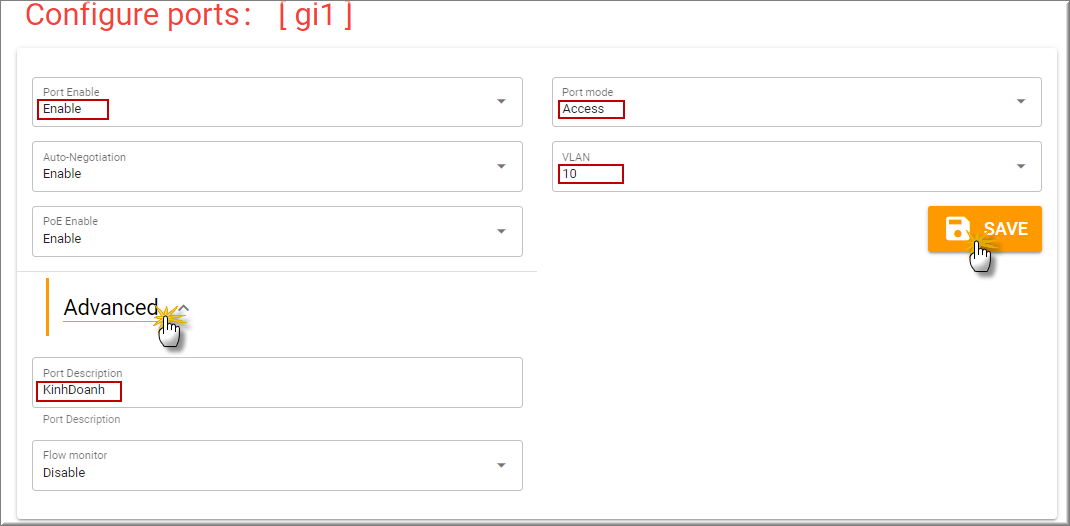

  • Chọn Port cần cấu hình (ví dụ port 1)

  • Port Enable: chọn Enable
  • Port Mode: chọn Access
  • VLAN: điền VLAN của phòng ban sử dụng (ví dụ Vlan 10)
  • Nhấn Advanced
  • Port Description: điền ghi chú port (ví dụ KinhDoanh)
  • Nhấn Save

  • Thực hiện tương tự cho các port khác nối với từng phòng ban
  • Chờ vài phút cập nhật cấu hình

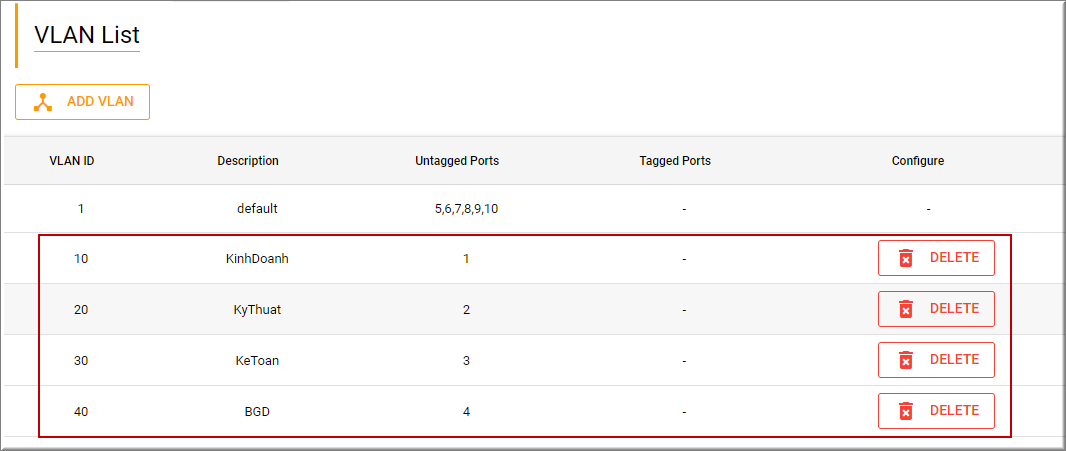

  • Vào Configuration kiểm tra

  1. Lưu ý: khi thiết bị đã được đăng kí vào Wi-Tek Cloud, thì mật khẩu admin đăng nhập đã chuyển thành mật khẩu chung của Network mà thiết bị đã đăng kí
  • Để kiểm tra mật khẩu hiện tại của Network

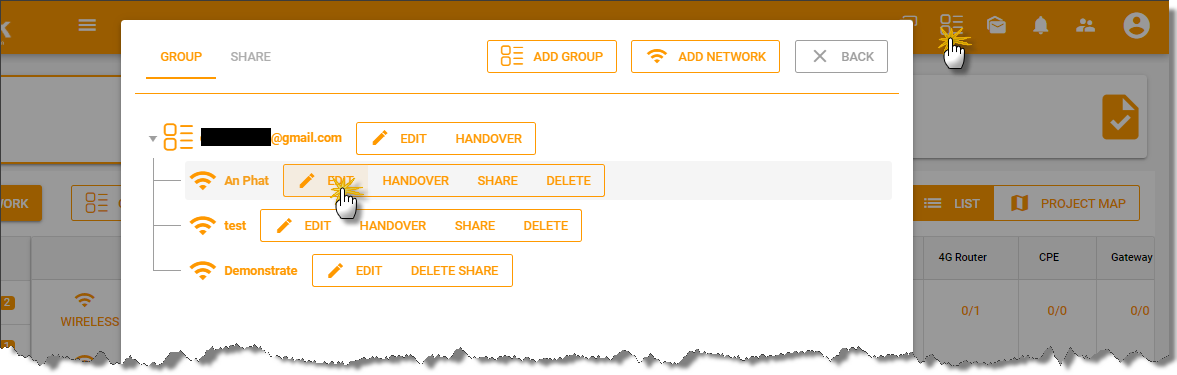

    • Nhấn biểu tượng Group ở góc trên bên phải
    • Tại Network cần xem, nhấn Edit

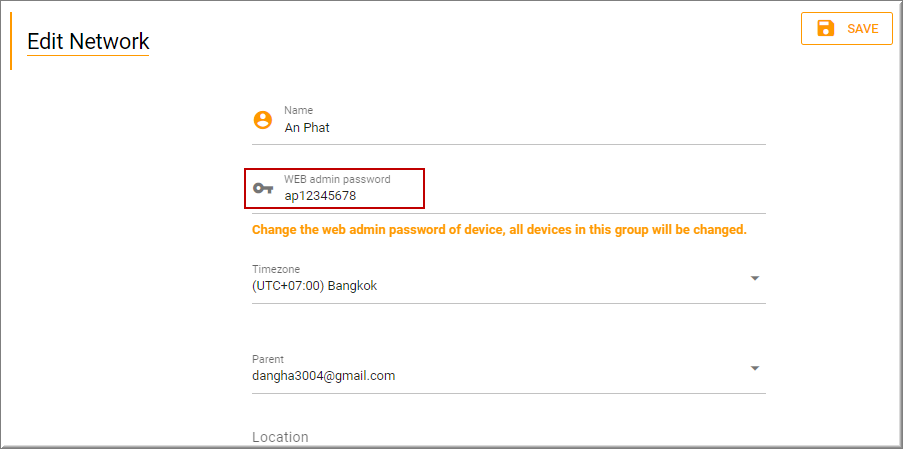

  • WEB Admin Password chính là mật khẩu đăng nhập chung của toàn bộ network
