DrayOS 5 - VPN Host to LAN với OpenVPN

Chuyên mục: VPN Host-to-LAN (Client to site)
140 lượt xem

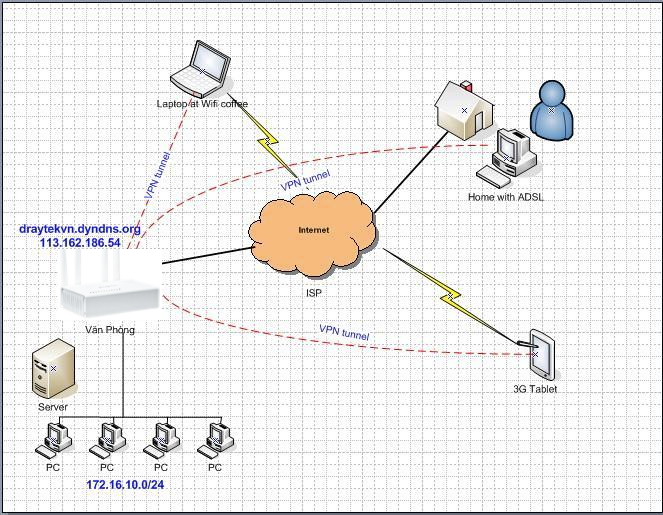

  1. Sơ đồ

Phần hướng dẫn này sẽ giúp bạn tạo 1 tài khoản để người khác ở ngoài internet có thể kết nối VPN về router và khai thác dữ liệu trong mạng để có thể làm việc từ xa. Ứng dụng cho nhân viên, sếp đi ra ngoài muốn connect về công ty để lấy tài liệu, xem camera v.v…

Sau khi thiết lập kênh VPN thành công thì lúc đó bạn hoàn toàn làm những việc như là : lấy file share, xem camera, in bằng máy in của công ty, xem báo cáo v.v… như là bạn đang ở văn phòng của mình vậy.

Chuẩn bị

  • Máy tính, client phải có kết nối internet ,wifi, 3G, adsl v.v…
  • Router đặt tại văn phòng chính phải có ip public, nên có ip tĩnh.

Nếu không có ip tĩnh có thể dùng tên miền động (dynamic DNS), tham khảo link sau: https://www.anphat.vn/quan-ly-thiet-bi-system-maintenance/drayos-5-huong-dan-cau-hinh-dynamic-ddns-su-dung-ten-mien-dong-no-ip

Hoặc đăng kí và sử dụng dịch vụ tên miền động DrayDDNS do DrayTek cung cấp: https://www.anphat.vn/quan-ly-thiet-bi-system-maintenance/drayos-5-huong-dan-su-dung-dich-vu-ten-mien-dong-drayddns

  • Địa chỉ ip lớp mạng tại văn phòng nên đặt 1 lớp mạng lạ 1 chút để tránh bị trùng, nếu bị trùng sẽ không tạo kênh VPN được, các địa chỉ sau không nên đặt vì được sử dụng quá phổ biến:- 192.168.1.0/24- 192.168.0.0/24- 10.0.0.0/24


A. Trên Router

  1. Đồng bộ thời gian

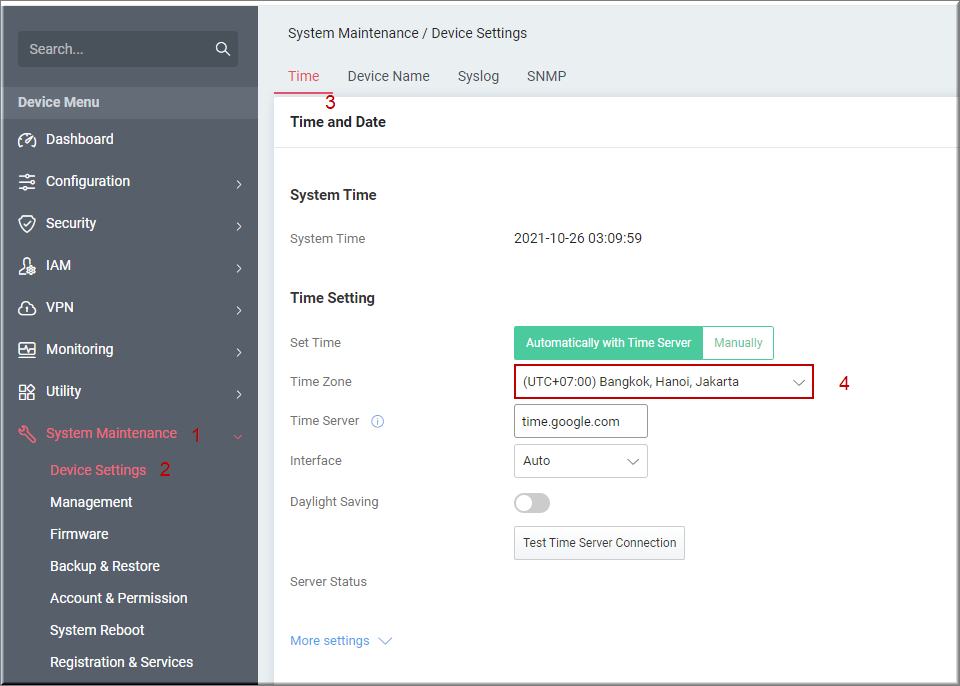

​Vào System Maintenance >> Device settings, tại Tab Time, chọn UTC +7 >> nhấn Apply




  1. Cấu hình chung OpenVPN

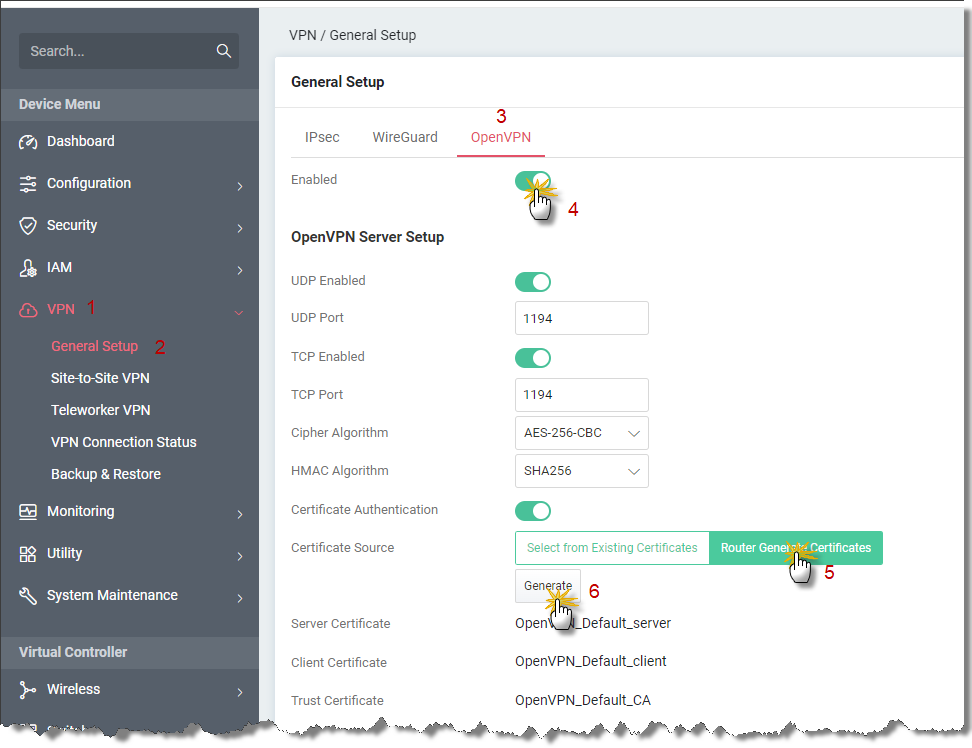

 Vào VPN >> General Setup >> OpenVPN

  • Chọn Enable
  • Chọn Router Generate certificates
  • Nhấn Generate

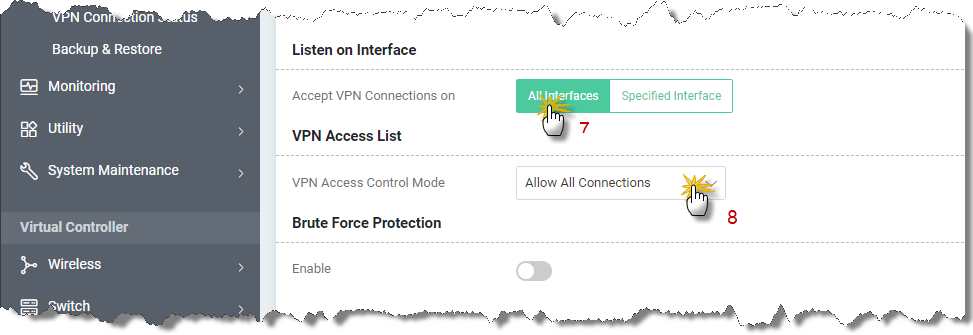

  • Accept VPN connection: chọn ALL Interfaces (chấp nhận VPN từ tất cả các WAN).
  • VPN Access control Mode: chọn Allow All Connection (mặc định router cho phép VPN từ tất cả các IP bên ngoài). Bạn có thể chọn Allow list để cho phép một vài đối tượng IP hoặc Black list để chặn một vài đối tượng IP
  • Nhấn Apply

  1. Tạo profile VPN

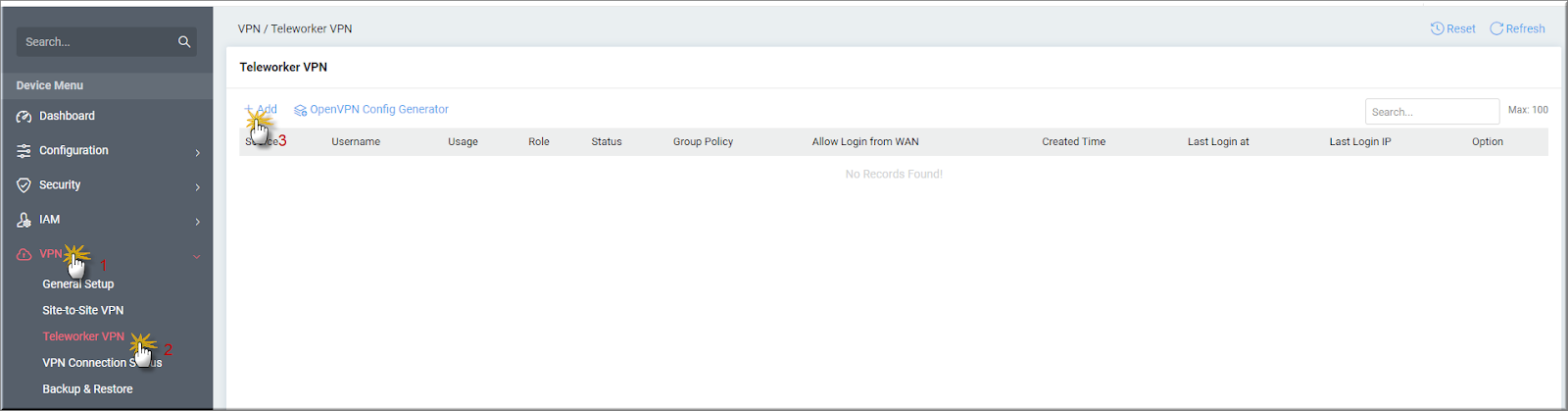

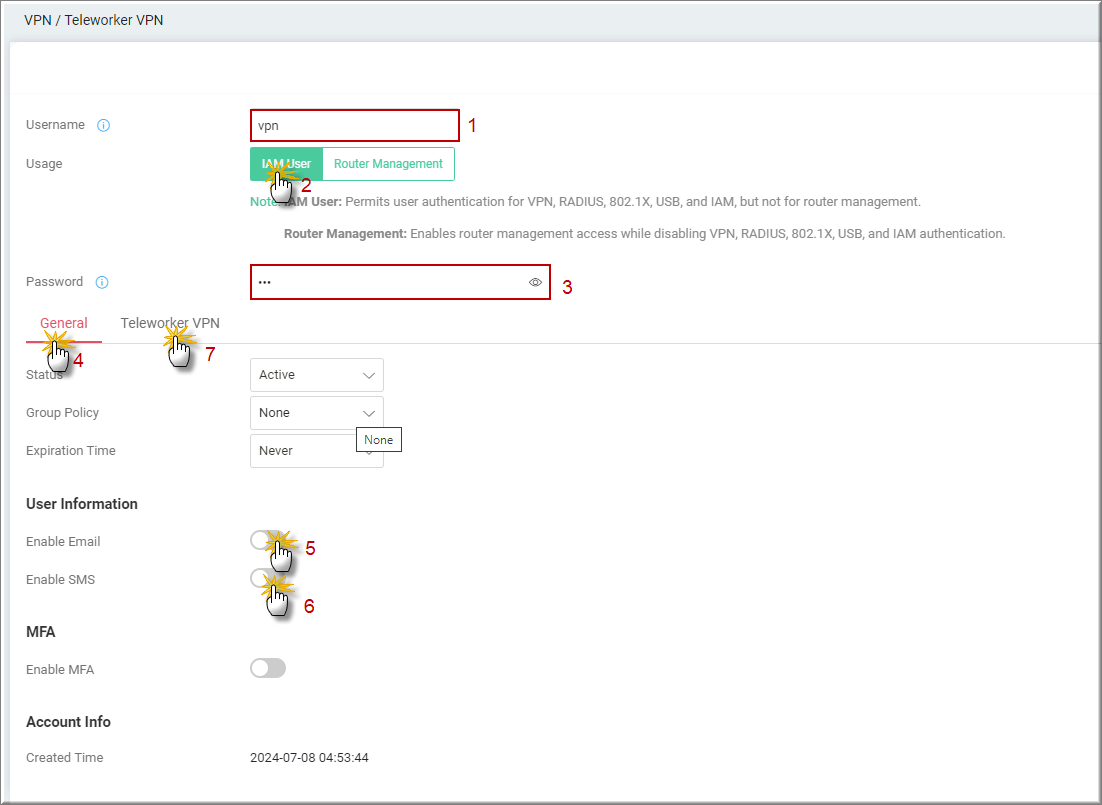

Vào VPN >> Teleworker VPN, nhấn +Add tạo profile mới

  • Username: đặt trên Profile
  • Usage: chọn IAM user (user dùng để VPN, xác thực 802.1x, usb … nhưng không dùng quản lý router)
  • Password: đặt password cho user
  • Chọn Tab General
  • Enable Email: chọn OFF
  • Enable SMS: chọn OFF

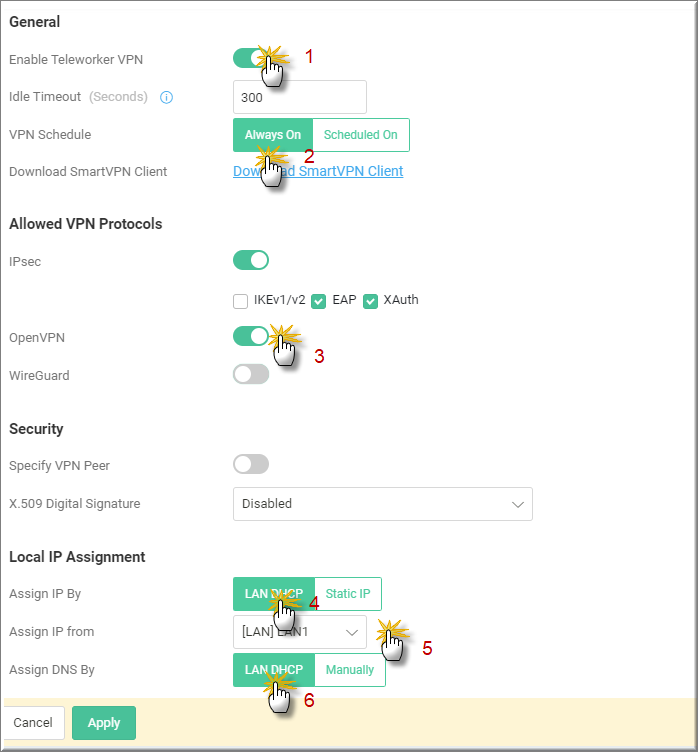

  • Chọn Tab Teleworker VPN

  • Enable Teleworker VPN: chọn ON
  • VPN Schedule: chọn Always ON
  • Allow VPN Protocol: chọn OpenVPN
  • Assign IP By: chọn LAN DHCP hoặc Static IP và  điền IP cấp cho client VPN tại mục Static IP
  • Assign IP from: chọn lớp mạng VPN vào
  • Assign DNS by: chọn LAN DHCP
  • Nhấm Apply

  1. Tạo file OpenVPN Client

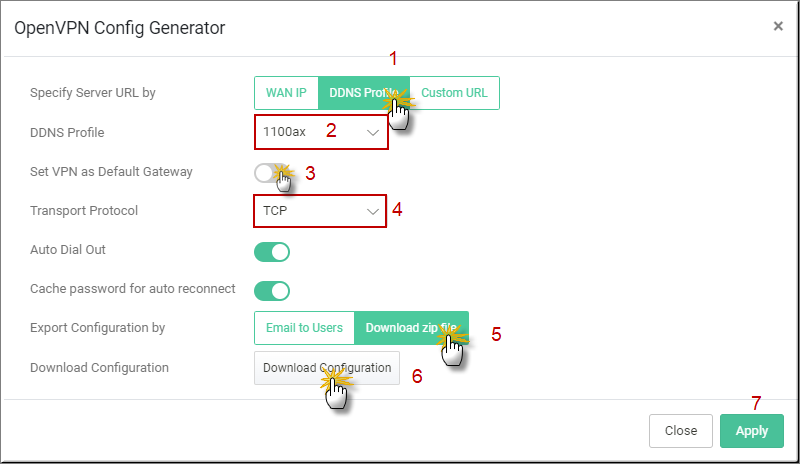

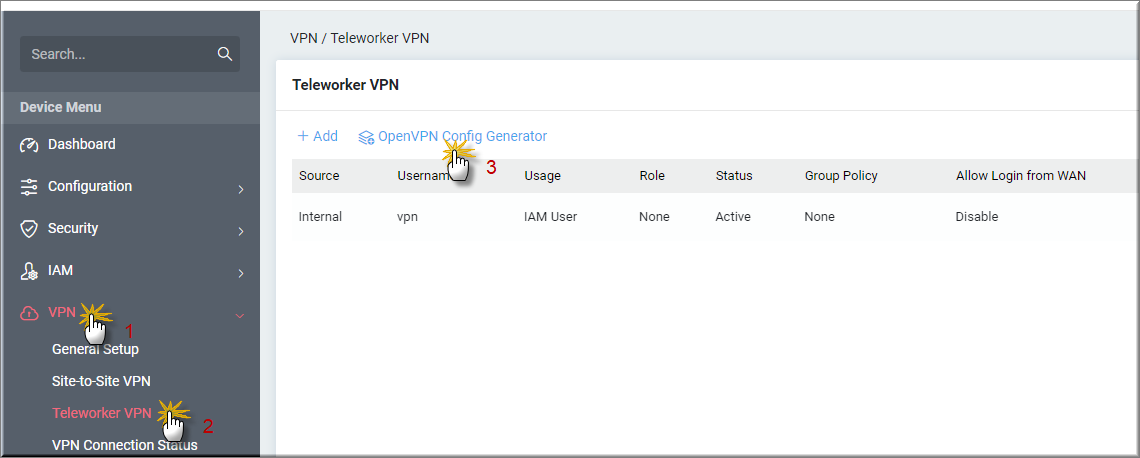

Vào VPN >> Teleworker VPN, nhấn OpenVPN Config Generator

  • Specify Server URL:
    • Chọn WAN IP: khi có IP tĩnh
    • Chọn DNS Profile, khi sử dụng tên miền (trong trường hợp này chọn DDNS profile)
  • DDNS Profile: chọn profile tên miền đã cấu hình trước đó
  • Set VPN as default gateway: On nếu có nhu cầu tất cả các dịch vụ đều sử dụng qua kênh VPN, OFF nếu không có nhu cầu
  • Transport protocol: chọn TCP
  • Export Configuration by: chọn Download Zip file
  • Nhấn Download configuration
  • Nhấn Apply




B. Trên Client

  • Down load  và cài đặt phần mềm OpenVPN Client: https://swupdate.openvpn.org/community/releases/openvpn-install-2.4.9-I601-Win10.exe (Kéo xuống các version cũ hơn và Download version 2.4.9)
  • Copy file openVPN vào thư mục C:\Program Files\OpenVPN\config
  • Chạy file VPN

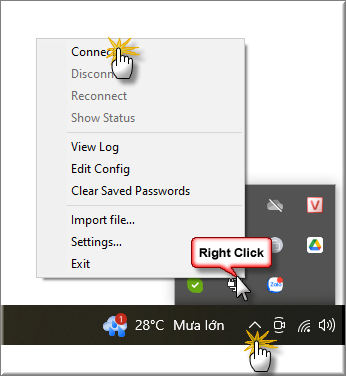

  • Tại góc dưới bên phải màn hình >> nhấn phải vào OpenVPN GUI >> nhấn Connect

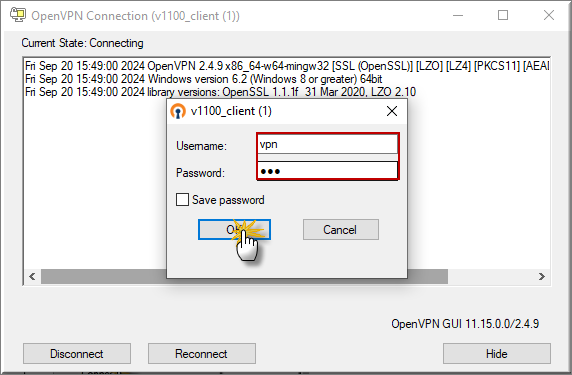

  • Điền Username/ password VPN >> nhấn OK

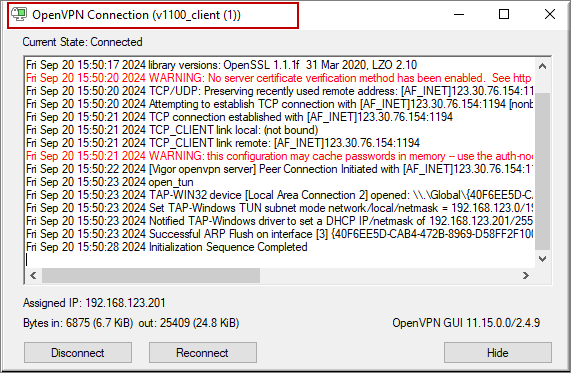

  • Trạng thái báo xanh là đã kết nối thành công

C. Kiểm tra trạng thái

  1. Trên Router Vigor1100ax

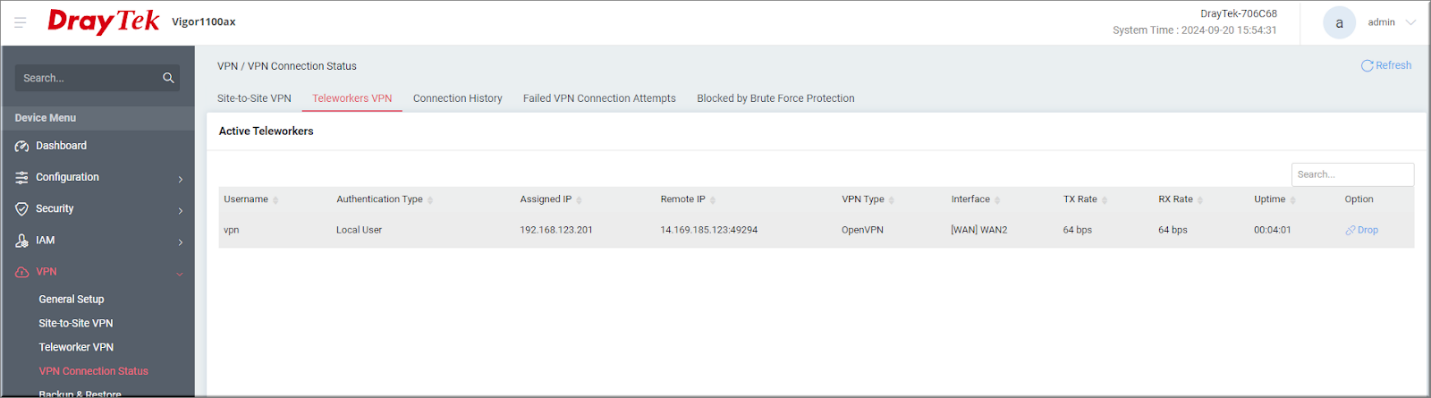

Vào VPN >> VPN connection Status, chọn Tab Teleworker VPN >> sẽ thấy client đang kết nối





  1. Trên client

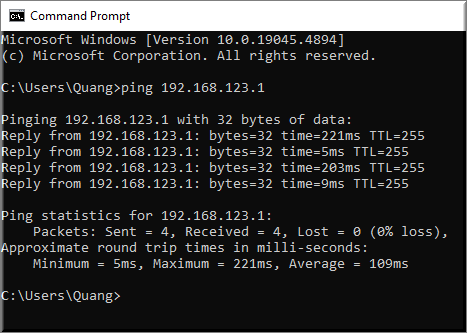

Ping IP router đầu xa kiểm tra
