Triển khai nhanh VPN host to LAN để làm việc tại nhà với DrayTek Vigor2912

: Viết bởi Web Administrator; Chuyên mục: VPN - Các hướng dẫn khác; 18 - 03 - 2020; 3709 lượt xem

(Áp dụng cho các model DrayTek Vigor2912 / 2133n / 2925 / 2926 / 2952 / 3220 / 3910 sử dụng HĐH DrayOS)

Giả sử bạn cần truy cập mạng nội bộ công ty, sử dụng phần mềm, truy xuất dữ liệu, xem camera,…Nhưng router nhà mạng không hỗ trợ VPN. Trong trường hợp này, bạn có thể kết hợp Vigor2912 làm VPN server.

Ưu điểm

Không thay đổi hệ thống mạng đang hoạt động.
Ít bị ảnh hưởng bởi đường truyền Internet do sử dụng giao thức SSL VPN (ít bị chặn)
Dễ cấu hình, dễ sử dụng.

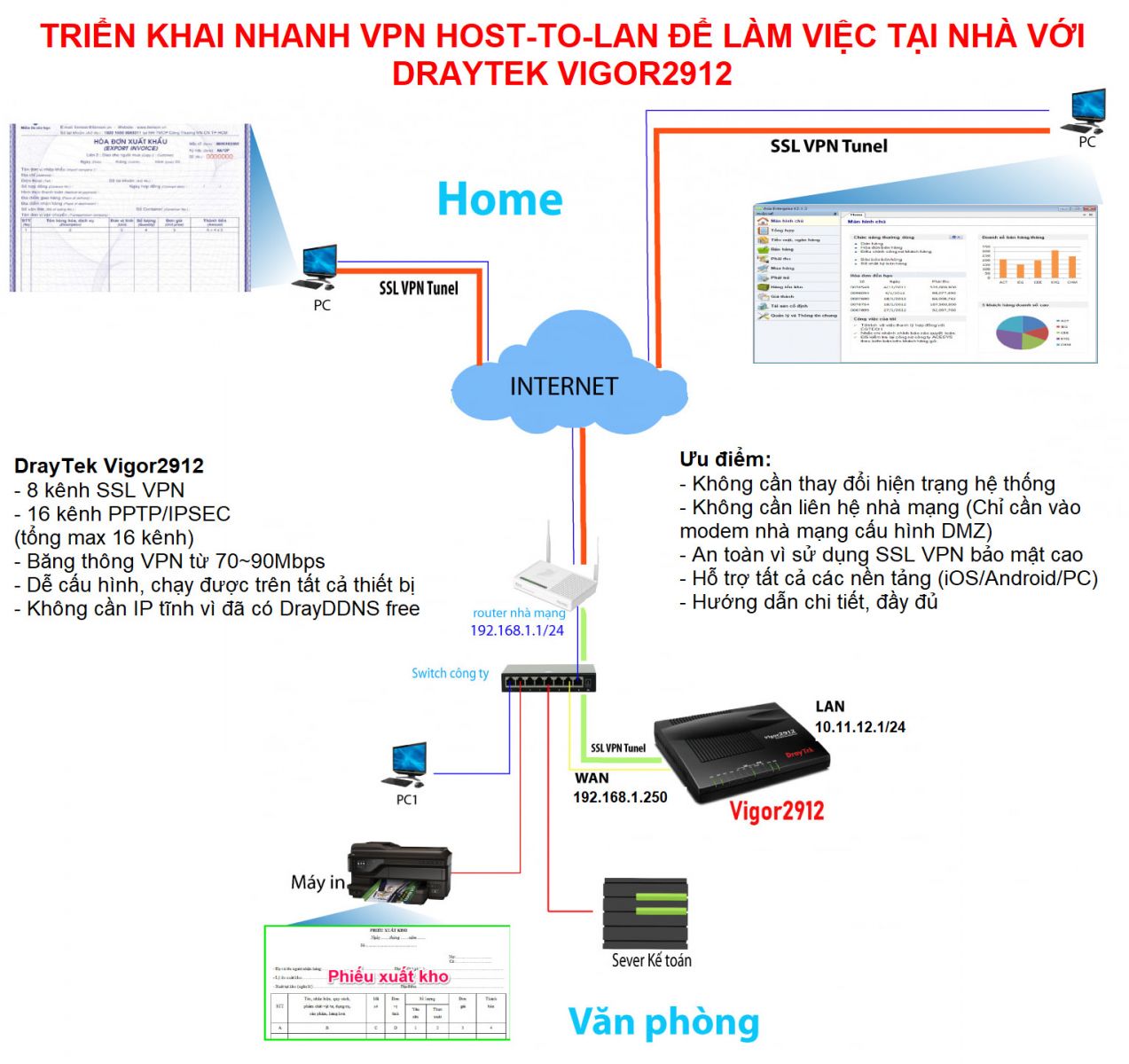

Sơ đồ

A. Trên Router chính (router nhà mạng)

Vào Router chính cấu hình DMZ về IP WAN Vigor2912 (IP này là IP tĩnh, được cấu hình trên Vigor2912).

B. Trên Vigor2912

1. Đổi lớp mạng LAN vigor2912

Vào LAN >> General Setup

Ở LAN 1: Chọn Details Page

IP Address: Địa chỉ IP LAN của Router Vigor – Bạn có thể thay đổi cho phù hợp với mạng LAN hiện tại là 10.11.12.1
Nhấn OK

Sẽ hiện ra thông báo yêu cầu khởi động lại Router Vigor >> Nhấn OK

Sau khi Router Vigor khởi động lại bạn có thể sử dụng Router Vigor với IP mới là 10.11.12.1

2. Cấu hình WAN mode static

Vào WAN >> Internet Access

Ở WAN 1: Chọn Access Mode là Static or Dynamic IP và nhấn Details Page

Ở Tab Static or Dynamic IP : chọn Enable
Chọn Specify an IP Address
IP Address : 192.168.1.250
Subnet Mask : 255.255.255.0 (Giống với LAN của Router đang chạy)
Gateway IP Address : 192.168.1.1 (IP LAN của Router đang chạy)
Nhấn OK
Sẽ hiện ra thông báo yêu cầu khởi động lại Vigor >> Nhấn OK

Sau khi đăng nhập lại Vigor, vào Online Status >> Physical Connection sẽ hiện thông tin về cổng WAN1
---> Hiện màu xanh, có đầy đủ IP WAN >> Cấu hình thành công

3. Cấu hình tên miền động

Kích hoạt tên miền động DrayDDNS cung cấp miễn phí từ DrayTek

Thực hiện theo Link hướng dẫn: Hướng dẫn kích hoạt và sử dụng DrayDDNS

Vào Applications >> Dynamic DNS, Check Enable, nhấn OK

Chọn Index cần cấu hình, ví dụ Index 1
+ Check Enable
+ Service Provider:Chọn DrayTek Global
+ Nhấn Sync Domain
+ Determind WAN IP: chọn Internet IP
+ WAN Interface: Chọn WAN cập nhật, ví dụ WAN!
+ Nhấn OK

4. Cấu hình SSL VPN

SSL VPN mặc định sử dụng port 443, trùng với port web HTTPS, để tránh trường hợp router chính đã chiếm dụng port này, cần đổi port HTTPS Management thành port khác. Lưu ý, port này sẽ được sử dụng khi thực hiện VPN trên client

Đổi port web HTTPS Management trên Vigor

Vào System Maintenance >> Management, HTTPS Port đổi thành port khác (ví dụ 4433) >> nhấn OK

5. Tạo Account VPN

Vào SSL VPN >> User Account, chọn index bất kì để tạo VPN Profile

Check “Enable this account”để kích hoạt profile
Tạo thông tin “Username and Password” để client đăng nhập
Allow Dial-in Type :Chọn SSL tunnel
Nhấn OK

Kiểm tra lại account đã tạo

C. Trên Client

1. Cài đặt phần mềm DrayTek SmartVPN

Download bản Smart VPN Client tại: https://www.draytek.com/products/utility/

2. Khởi động phần mềm

Nhấn “Add” tạo Profile mới

Profile Name: Đặt tên Profile
Type : Chọn mã hóa “SSL VPN Tunnel”
IP or Host Name: Điền IP WAN hoặc tên miền
Port: điền port SSL VPN đã đổi trên Vigor2912 ví dụ (443)
Username/password: điền Username/password đã cấu hình trên router
Chọn “Advance Options”
Fast SSL chọn “ON”
Nhấn More

Add IP lớp mạng router chính đầu xa, để máy tính có truy cập lớp Server thuộc lớp mạng chính đầu xa
Nhấn “OK” hoàn thành thêm lớp mạng
Nhấn “OK” một lần nữa lưu profile VPN
