1. THÔNG TIN BAN ĐẦU
- Subnet Server SNMP Public (chỉ nhận thông tin gửi về) : 172.16.1.0/24
- Subnet Server SNMP Private (nhận thông tin và có thể cấu hình thiết bị) : 172.16.200.0/24
- IP Server cảnh báo (Trap) : 172.16.200.254/24
- IP Server syslog : 172.16.200.254/24
- IP Thiết bị (MEN-3406) : 10.10.10.100/24 (GW: 10.10.10.1)
- Vlan quản lý : 3333
2. Cấu hình bằng giao diện WEB
B1: IP mặc định của VolkTek là 192.168.0.254 (admin/admin)
B2: Chuyển sang converter mode

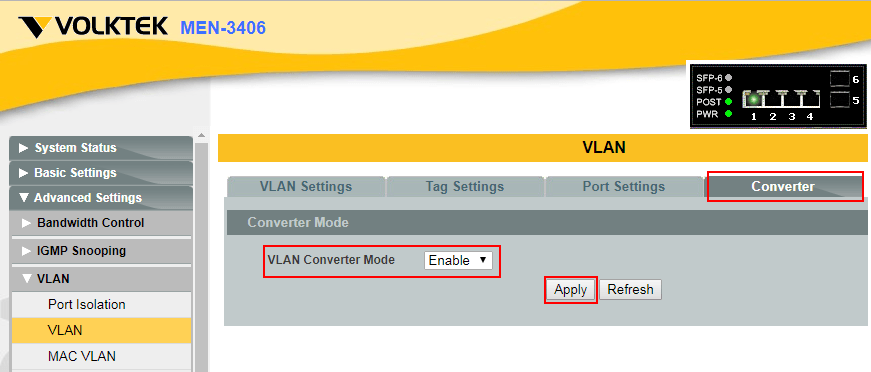

Vào Advanced Settings >> VLAN >> VLAN >> Tab Converter
VLAN Converter Mode: chọn Enable
Nhấn Apply


 
B3: Cấu hình IP cho thiết bị và vlan quản lý

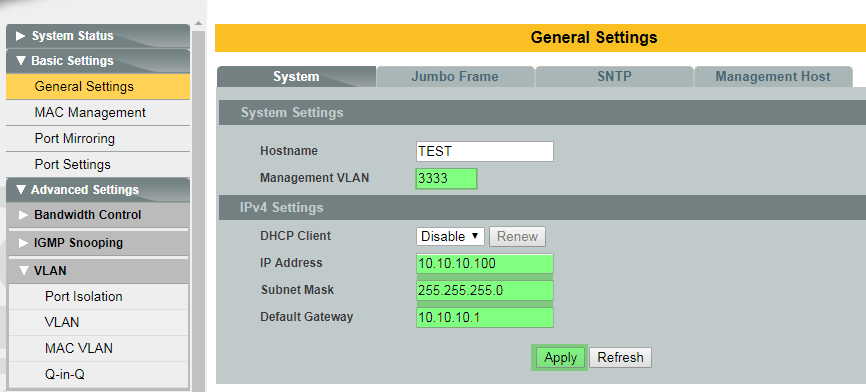

- Basic Settings >> General Settings >> Sytem: Sau khi nhấn Apply phải đổi lại IP máy tính để vào lại thiết bị với IP mới

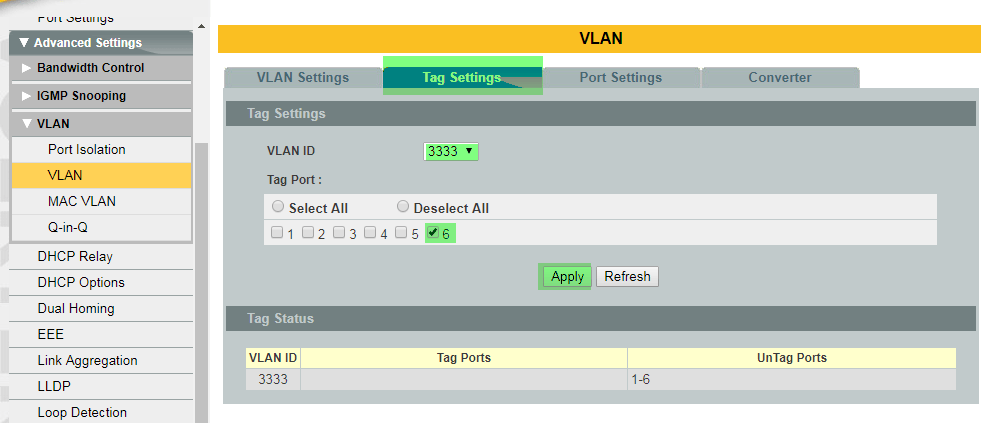

- Vlan >> Vlan >> Tag Settings: Cấu hình Port UPLINK (port 6) tag vlan quản lý


 

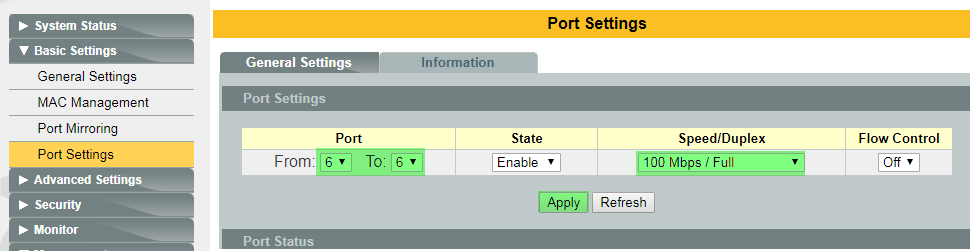

- Basic Settings >> Port Settings >> General Settings: Cấu hình tốc độ port UPLINK (port 6) nếu sử dụng SFP 155M



B4: Cấu hình SNMP và SYSLOG

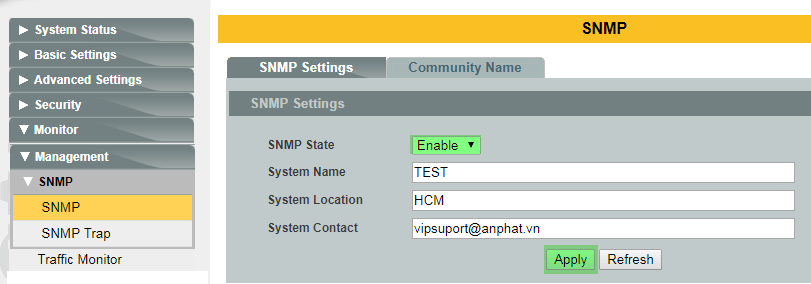

- SNMP >> SNMP >> SNMP Settings: Bật tính năng SNMP

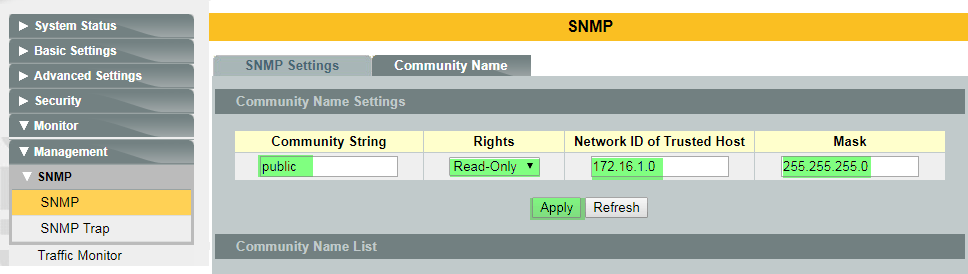

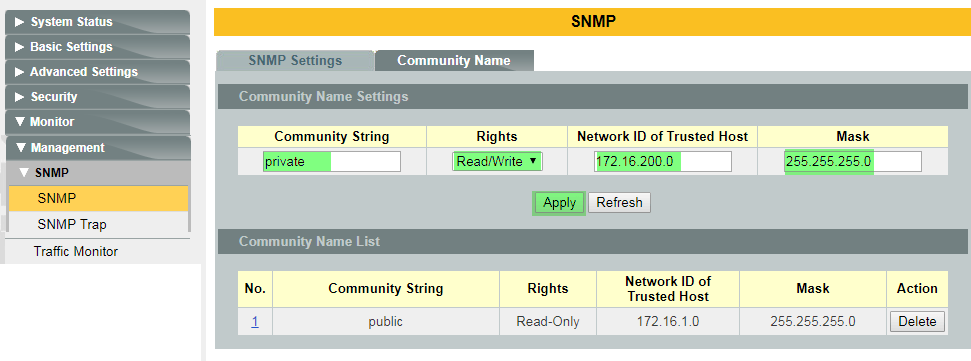

- SNMP >> SNMP >> Community Name: Cấu hình kết nối với Server SNMP

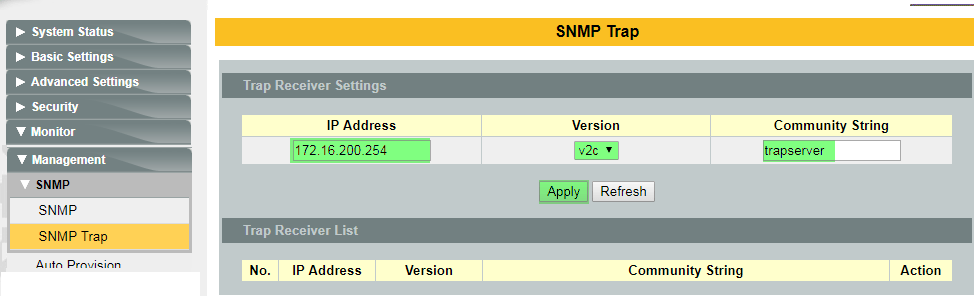

- SNMP >> SNMP Strap: Cấu hình kết nối Server cảnh báo (TRAP)

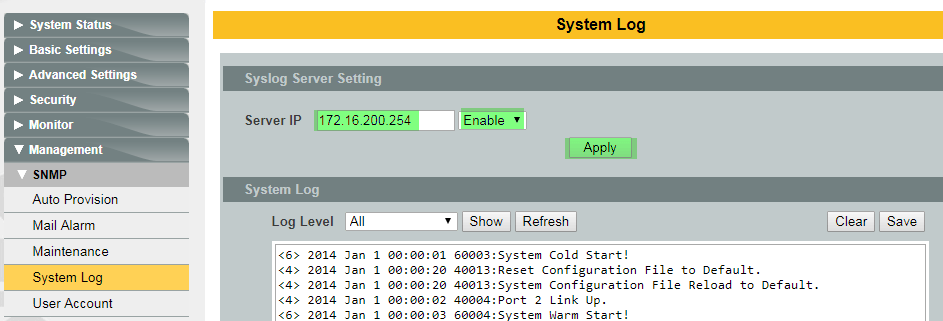

- Management >> System Log


 
B5: Lưu cấu hình và bảo mật thiết bị

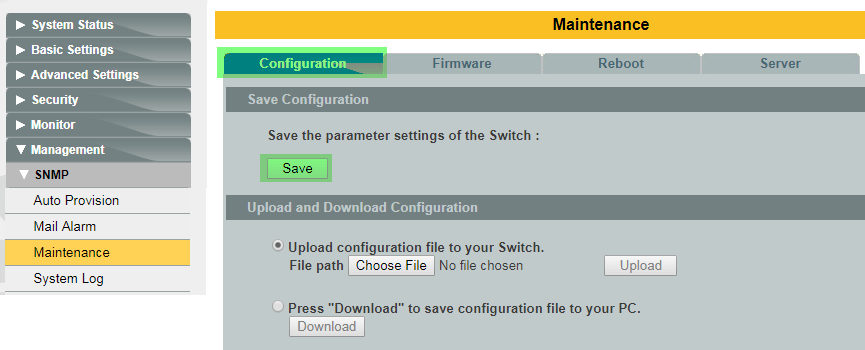

- Management >> Maintenance: >> Configuration: Lưu cấu hình

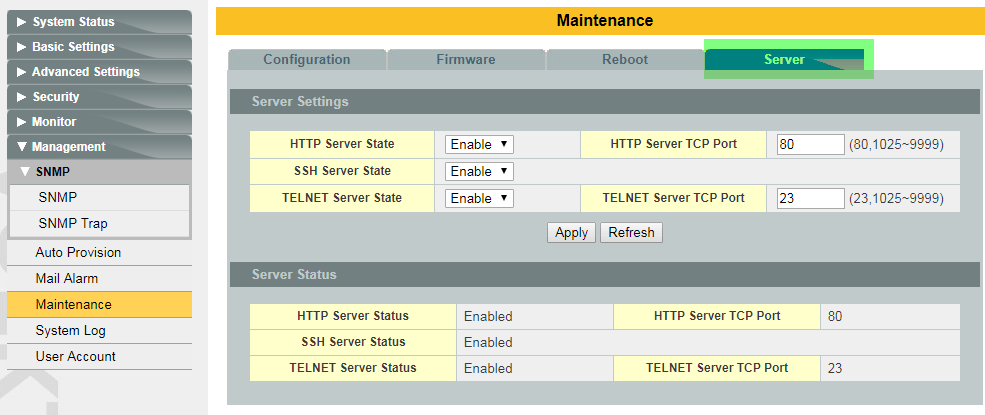

- Management >> Maintenance: >> Server: Tắt / Bật và thay đổi port cấu hình



3. Cấu hình bằng dòng lệnh (Telnet)
B1: Telnet vào thiết bị.
- Login bằng “admin”
- Gõ Enable để vào mode “#” với user và password là admin/admin
- Gõ tiếp configure terminal để vào mode “(config)#”


B2: Copy và Paste đoạn text bên dưới sau khi đã chỉnh sửa các thông số phù hợp (In đậm)

vlan 3333
name VLAN3333
fixed 1-6
tagged 6
!
interface gigabitethernet1/0/1
pvid 3333
!
interface gigabitethernet1/0/2
pvid 3333
!
interface gigabitethernet1/0/3
pvid 3333
!
interface gigabitethernet1/0/4
pvid 3333
!
interface gigabitethernet1/0/5
pvid 3333
!
interface gigabitethernet1/0/6
speed 100-full
pvid 3333
!
!
interface eth0
ip address 10.10.10.100/24
ip address default-gateway 10.10.10.1
management vlan 3333
!
vlan converter-mode enable
snmp system-name TEST
snmp system-location HCM
snmp system-contact This email address is being protected from spambots. You need JavaScript enabled to view it.
snmp community public ro trusted-host 172.16.1.0/24
snmp community private rw trusted-host 172.16.200.0/24
snmp trap-receiver 172.16.200.254 v2c trapserver
snmp enable
lldp enable
syslog-server ip 172.16.200.254
syslog-server enable
model-name MEN-3406

4. DEBUG
B1: Kiểm tra firmware version
WEB UI: vào System Status
CLI: Show model

B2: Kiểm tra đã bật tính năng Converter lên chưa
WEB UI: Vlan >> Vlan >> Converter

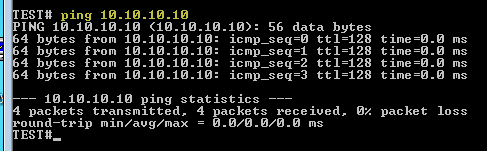

B3: Kiểm tra Thiết bị có thể ping đến Server không (phải sử dụng CLI)

Hãy liên lạc với chúng tôi để được hỗ trợ khi các bạn còn ở trước thiết bị và có thể login vào thiết bị.
Văn phòng TPHCM (028) 3925 3789
Chi nhánh miền Bắc (024) 3781 5089
Chi nhánh miền Trung (0236) 367 9515
