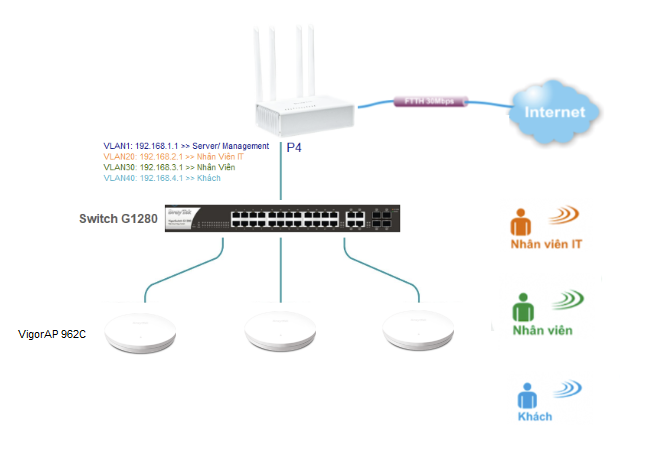

1. Sơ đồ

2. Cấu hình trên Router

Tham khảo hướng dẫn:

•  Vigor Router DrayOS 4: https://www.anphat.vn/internet-iptv-wan-lan-nat-port-co-ban/drayos-5-huong-dan-cau-hinh-apm-dong-bo-cau-hinh-vigorap

• Vigor router DrayOS 5: https://www.anphat.vn/internet-iptv-wan-lan-nat-port-co-ban/drayos-5-huong-dan-cau-hinh-apm-dong-bo-cau-hinh-vigorap

3. Cấu hình trên AP

1. Tạo thêm VLAN

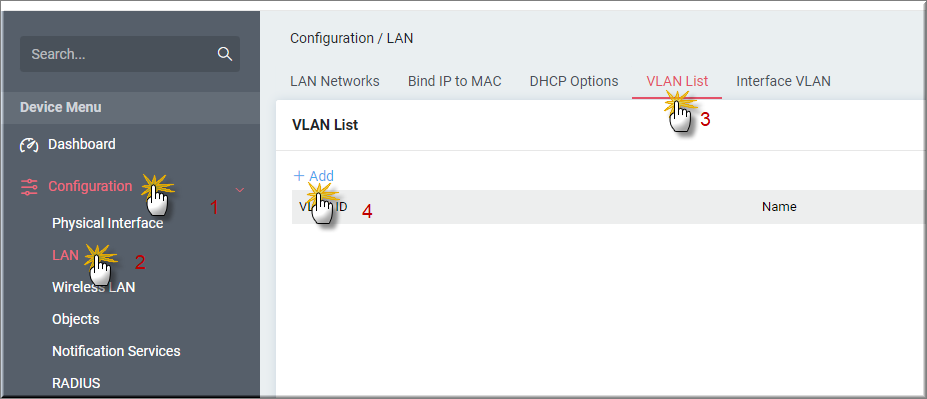

Vào configuration >> LAN, tại tab VLAN List >> nhấn Add tạo VLAN ID mới

• VLAN ID: điền VLAN ID mới (ví dụ 20)

• Name: đặt tên gợi nhớ

• LAN Network: chọn [LAN]LAN1

• Nhấn Apply

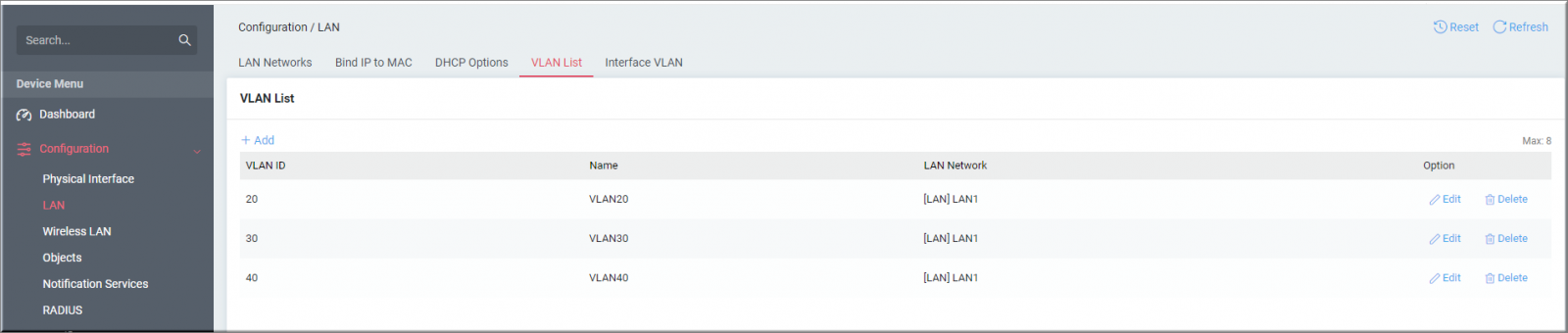

Thực hiện tương tự tạo VLAN ID cho các lớp còn lại tương ứng như sau:

• VLAN ID 30, 40

2. Cấu hình  phát SSID cho từng VLAN

Vào Configuration >> Wireless LAN, tại Tab SSID

• Cấu hình tên và mật khẩu Wi-Fi

1. SSID: Đặt tên SSID

2. Security: Chọn chế độ mã hóa

3. Password: Đặt mật khẩu Wi-Fi

4. nhấn Apply

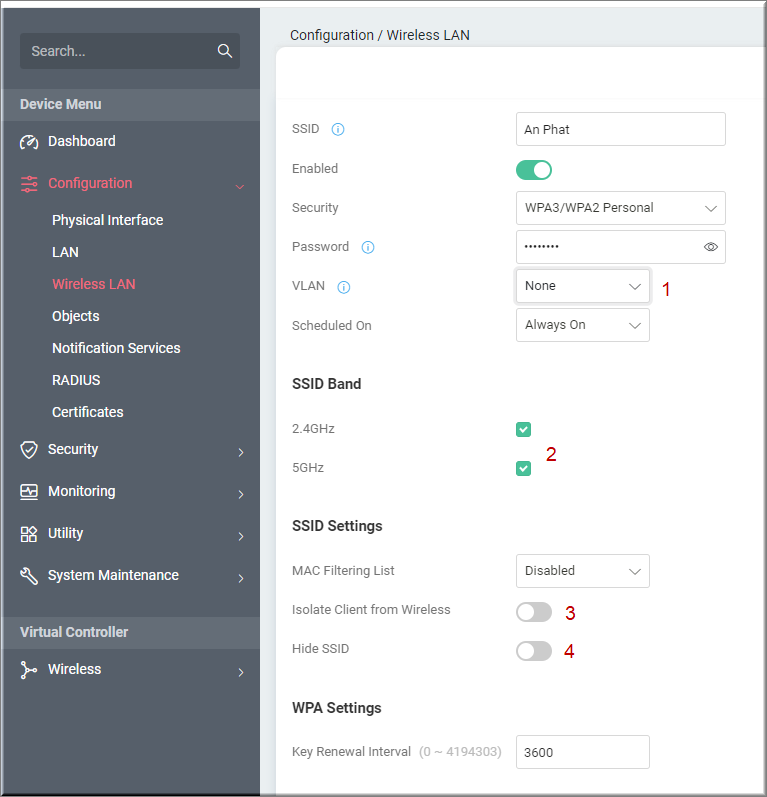

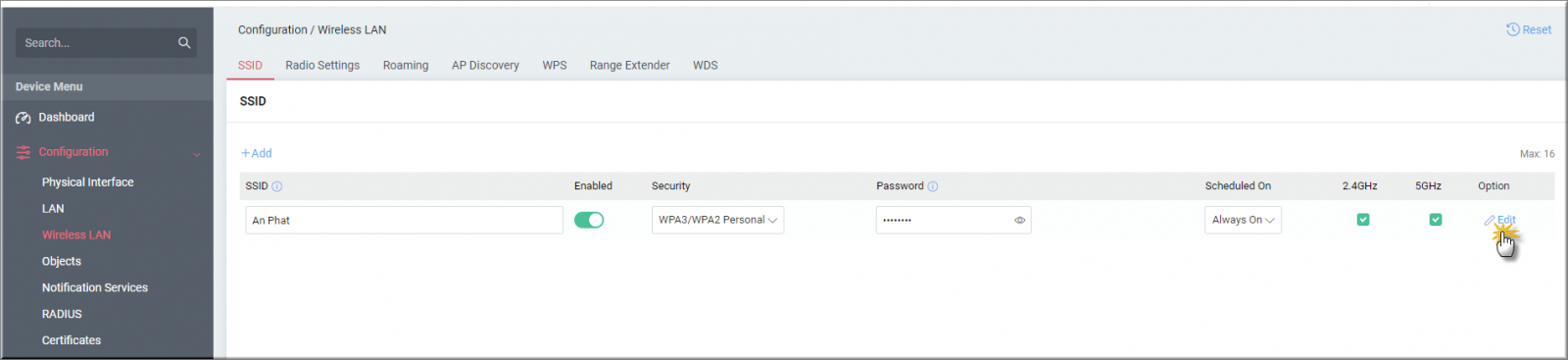

• Cấu hình các thông số khác tại SSID >> nhấn Edit

1. VLAN: chọn VLAN sẽ cấp phát DHCP (mặc định chọn None)
2. SSID Band: Chọn tầng số sẽ phát sóng (mặc định phát cả 2 tần số 2.4G và 5G)
3. Isolate client from Wireless: cô lập các client kết nối Wi-Fi (mặc định OFF)
4. Hide SSID: Ẩn SSID ( mặc định OFF)
5. Nhấn Apply lưu cấu hình

Lưu ý:

• Cấu hình thêm nhiều SSID, tại Tab SSID >> nhấn add và thực hiện tương tự như trên

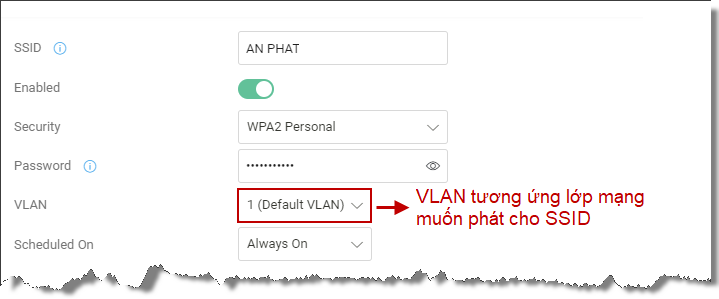

Lưu ý: trong từng SSID, tại VLAN , cần chọn VLAN tương ứng muốn phát cho SSID đó

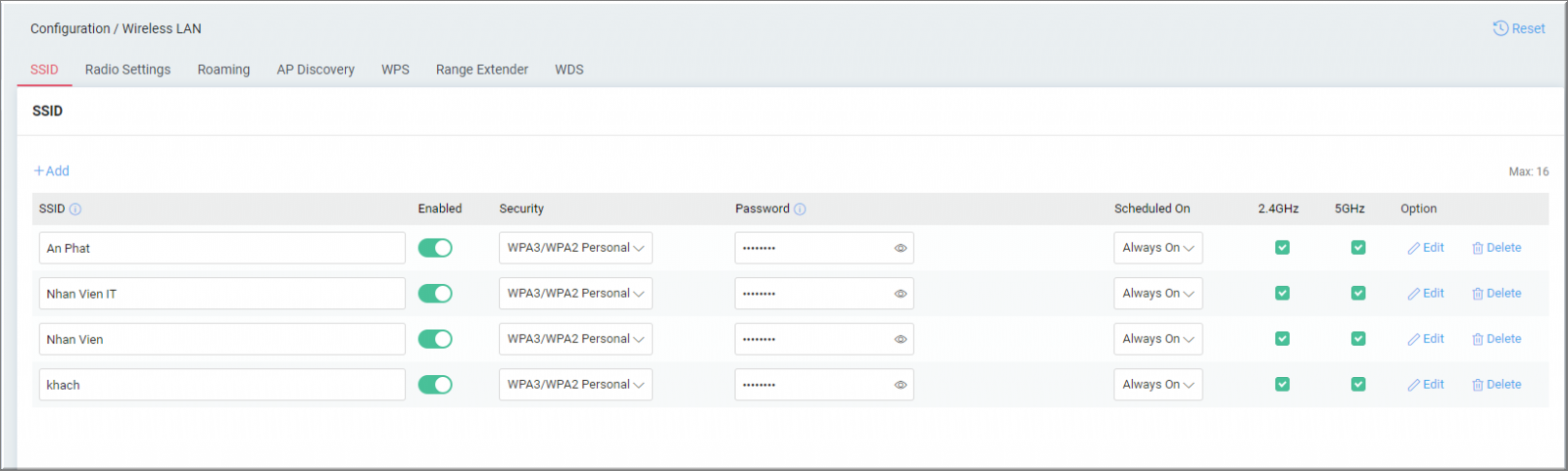

Sau khi tạo xong ta có danh sách SSID như sau:
