VigorAP (DrayOS5) - Hướng dẫn cấu hình MESH

Chuyên mục: VigorAP (DrayOS5: 1062C, 962C, 805)
101 lượt xem

Hiện tại VigorAP (DrayOS 5) gồm các mã AP962C | Ap1062C | AP805 đã hổ trợ Mesh / Virtual controller với những ưu điểm như sau:

  • Đồng bộ cấu hình nhiều thiết bị cùng lúc

  • Kết hợp MESH hệ thống phức tạp gồm AP kết nối dây hoặc không dây

  • Ưu tiên kết nối Mesh dây để tăng băng thông và khả năng đáp ứng hệ thống

  • Khi Mesh ROOT xảy ra sự cố (không hoạt động), các Mesh Node sẽ tự động bầu Mesh ROOT mới (là MESH NODE kết nối dây trong hệ thống) nhằm đảm bảo hệ thống hoạt động thống suốt và trở lại trạng thái ban đầu khi MESH ROOT hoạt động lại bình thường

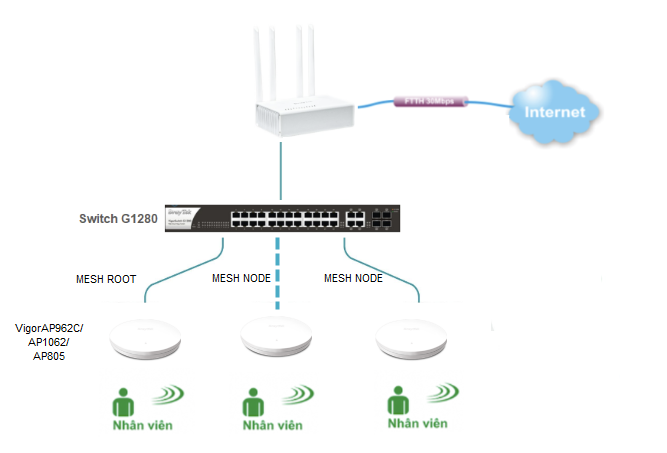

A. Mô hình​

Ta có mô hình như sau:

B. Trên Mesh Node

Để Mesh Root có thể phát hiện, quản lý và đồng bộ cấu hình được VigorAP cần:

  • Cấp nguồn thiết bị

  • Reset cấu hình VigorAP về mặc định

C. Trên Mesh Root

1. Cấu hình Wi-Fi

https://www.anphat.vn/vigorap-drayos5/vigorap-drayos5-cau-hinh-phat-nhieu-ssid-voi-nhieu-lop-mang-khac-nhau

2. Cấu hình MESH

2.1 kích hoạt MESH

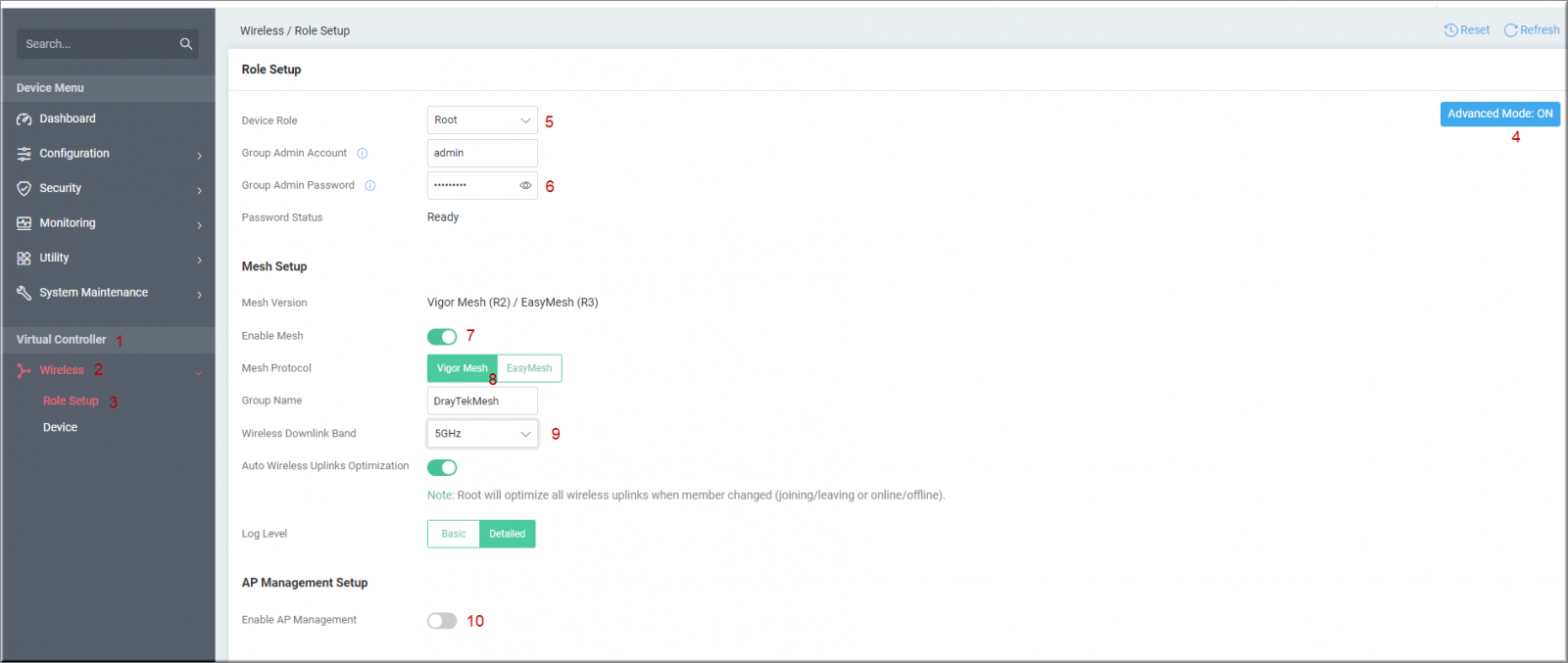

Vào Virtual Controller >> Wireless >>Role Setup

  • Advanced Mode: chọn ON

  • Device role: chọn ROOT

  • Group Admin Password: Đặt mật khẩu quản lý AP, đây là mật khẩu đăng nhập AP sau khi đồng bộ APM (password ít nhất 8 kí tự, gồm số, chữ hoa, chữ thường, kí tự đặc biệt)

  • Enable Mesh: chọn ON

  • Mesh protocol: Chọn Vigor Mesh

  • Wireless Downlink band: chọn 5G

  • AP management Setup: chọn OFF

  • Nhấn Apply

2.2 Kết nối AP

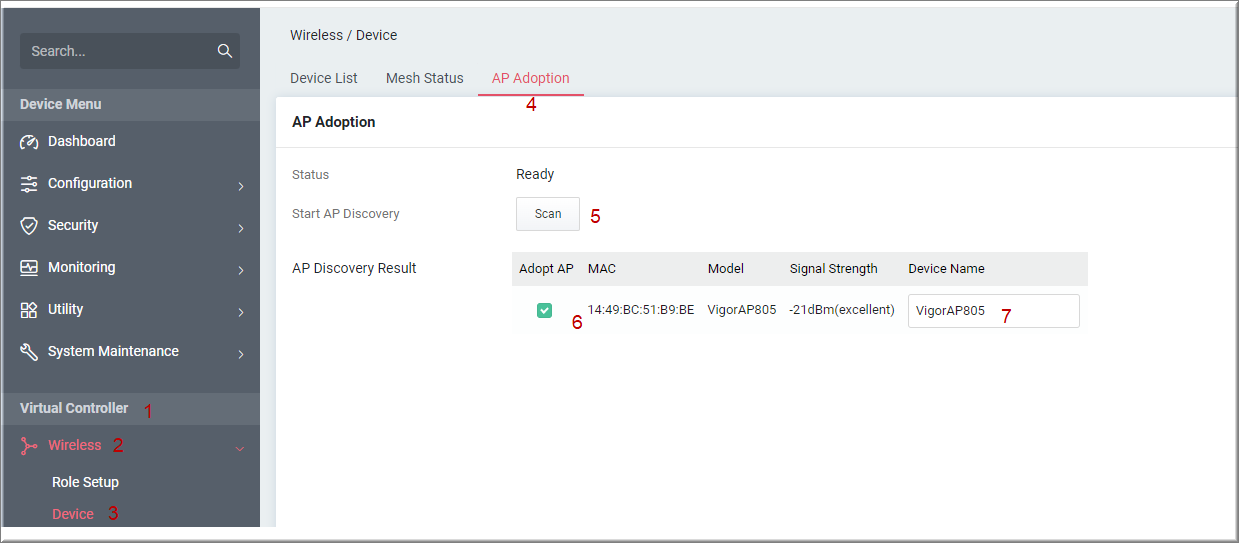

Vào Virtual Controller >> Wireless >> Device, tại Tab AP Adoption

  • Nhấn Scan để dò AP DrayTek hiện có trong hệ thống

  • Check enable tại AP dò được và đặt tên gợi nhớ thiết bị

  • Nhấn Apply ​

2.3 kiểm tra trạng thái ệ thống MESH

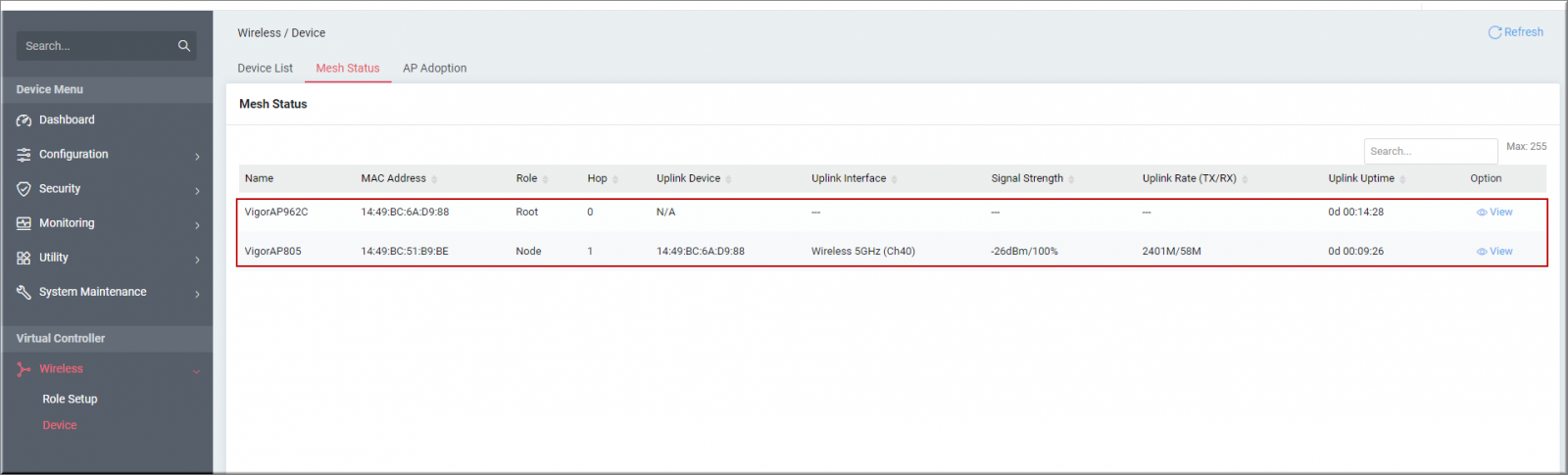

Vào Virtual Controller >> Wireless >>Mesh Status, kiểm tra trạng thái Mesh Root và Mesh Node

2.4 kiểm tra trạng thái

Khi kết nối lần đầu tiên, thiết bị AP sẽ đồng bộ cấu hình Wi-Fi  hiện tại trên Mesh ROOT.

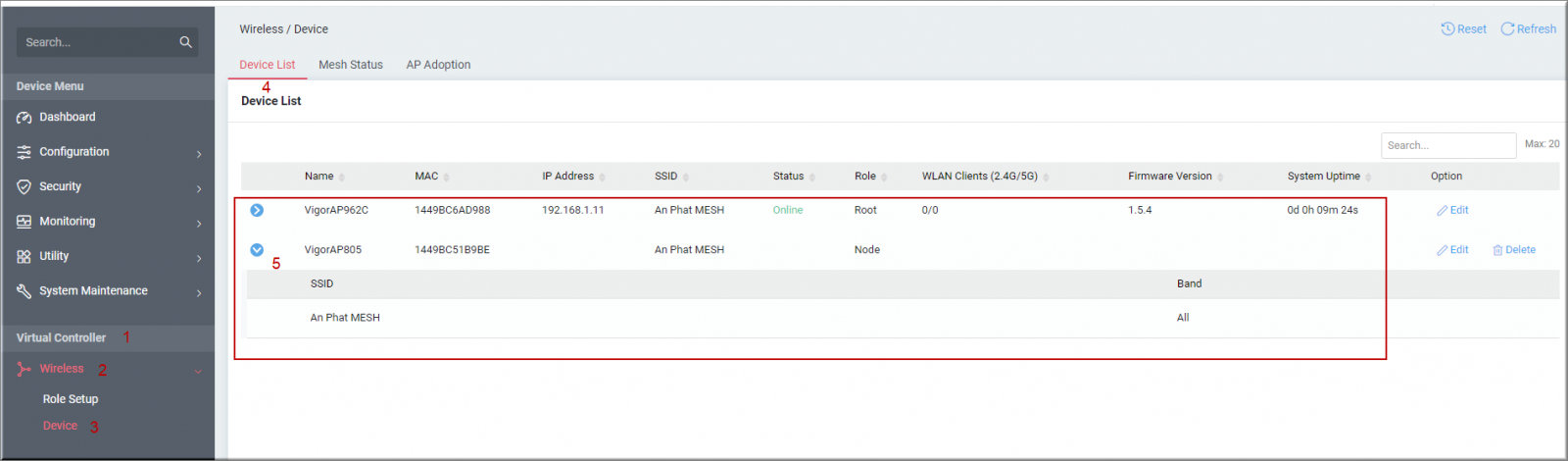

Vào Virtual Controller >> Wireless >> Device, tại Tab Device List >> chọn vigorAP cần kiểm tra

3. Lưu ý

Sau mỗi lần thay đổi cấu hình trên Mesh Root, cần vào Mesh Root chính và đồng bộ cấu hình cho các thiết bị node

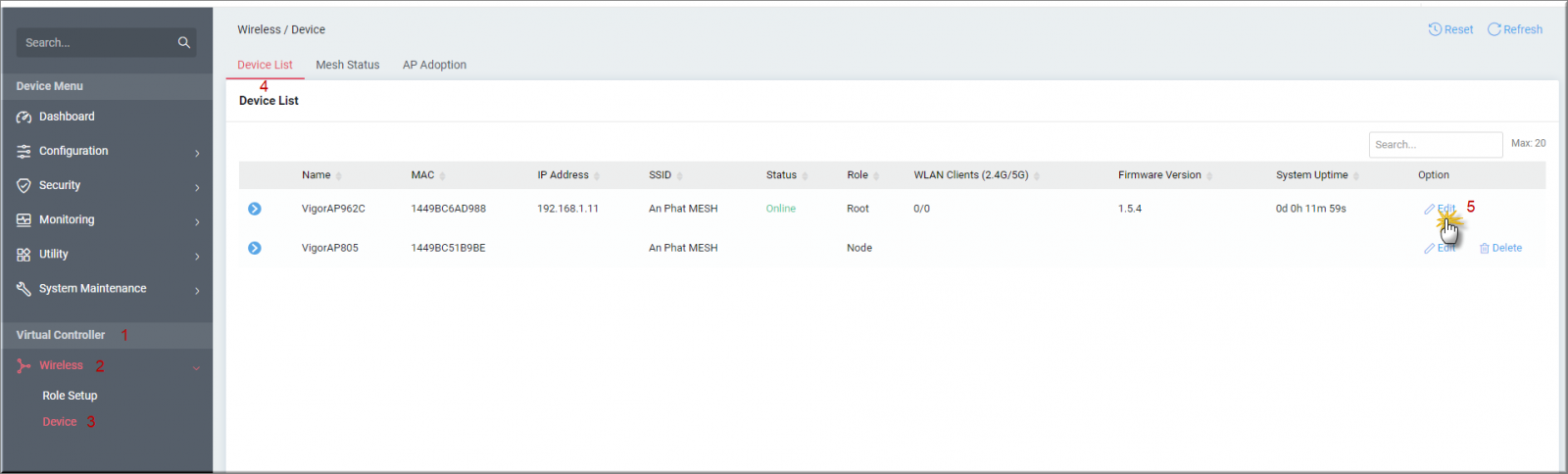

Vào Virtual Controller >> Wireless >> Device, tại Tab Device List

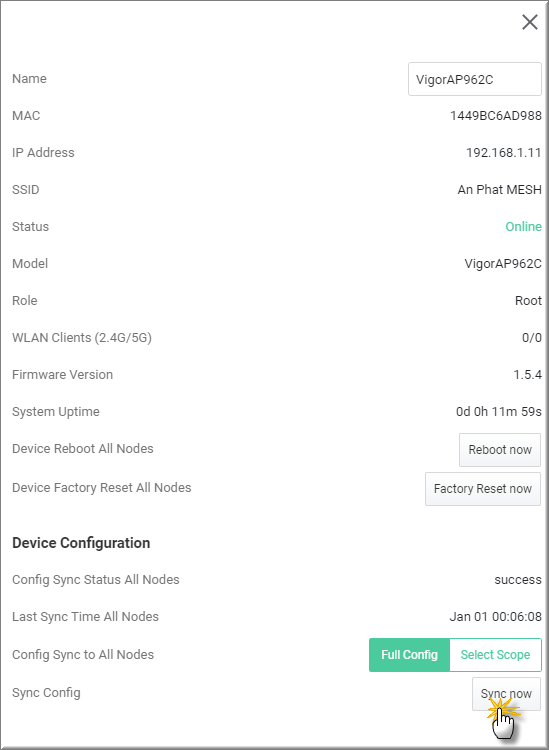

  • Tại Mesh Root >> nhấn Edit

  • Nhấn Sync Now đồng bộ cấu hình

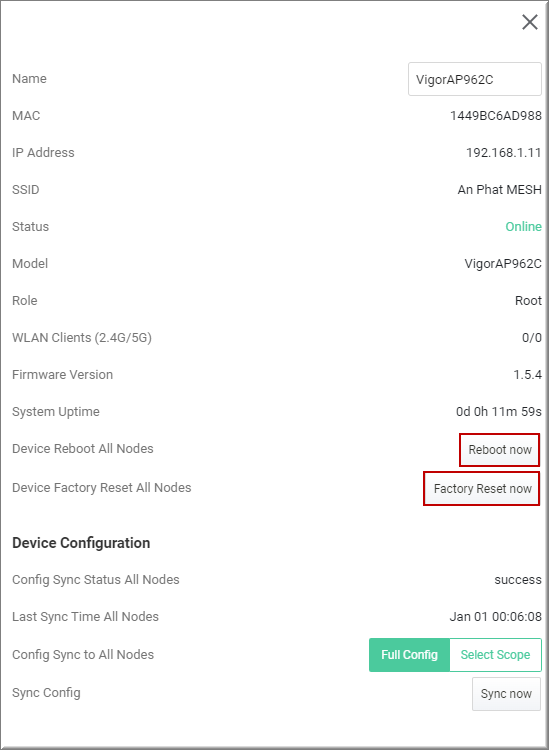

Ngoài ra, trên MESH ROOT cũng có thể thực hiện các yêu cầu như Reboot/ Reset default tất cả các MESH NODE

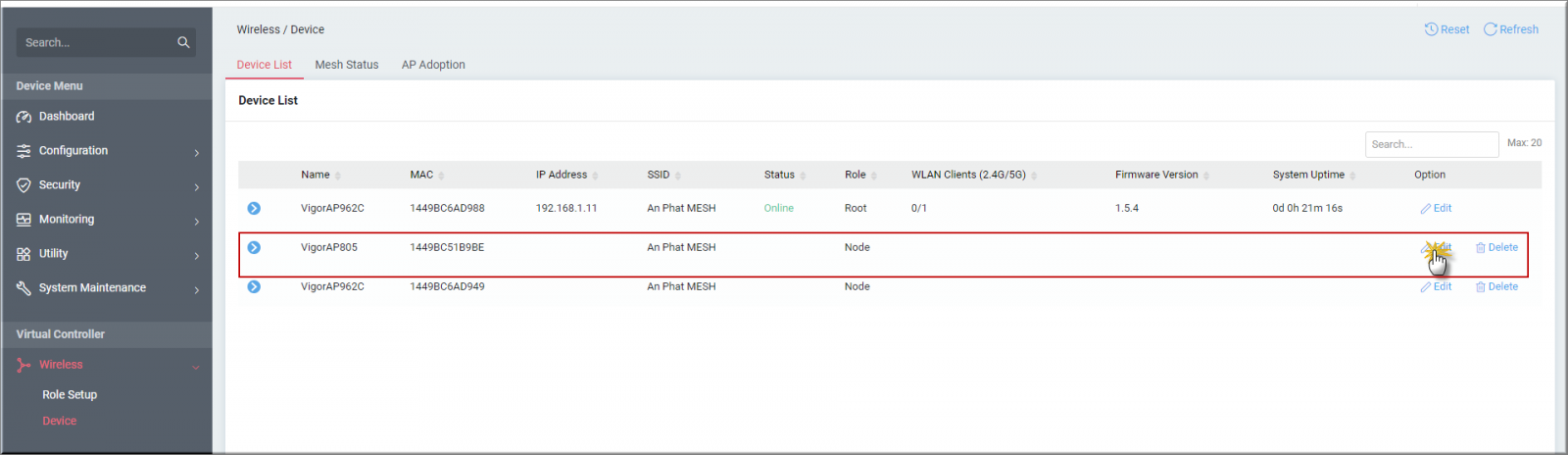

Hoặc vào từng MESH NODE để thực hiện Sync/ Reboot/ Reset default MESH NODE ấy.

4. Troubleshooting

4.1  Mesh Root không dò được AP

4.2 Sau khi đồng bộ không thể đăng nhập vào AP

  • Sau khi đồng bộ cấu hình Mesh, VigorAP đã thay đổi mật khẩu, mật khẩu hiện tại là mật khẩu Group Admin Password đã cấu hình trên Mesh Root
