APTEK RG6 305m - kèm dây nguồn
APTEK RG6 305m - kèm dây nguồn

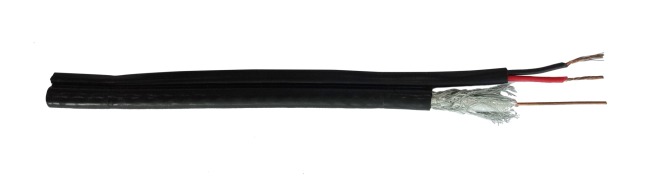

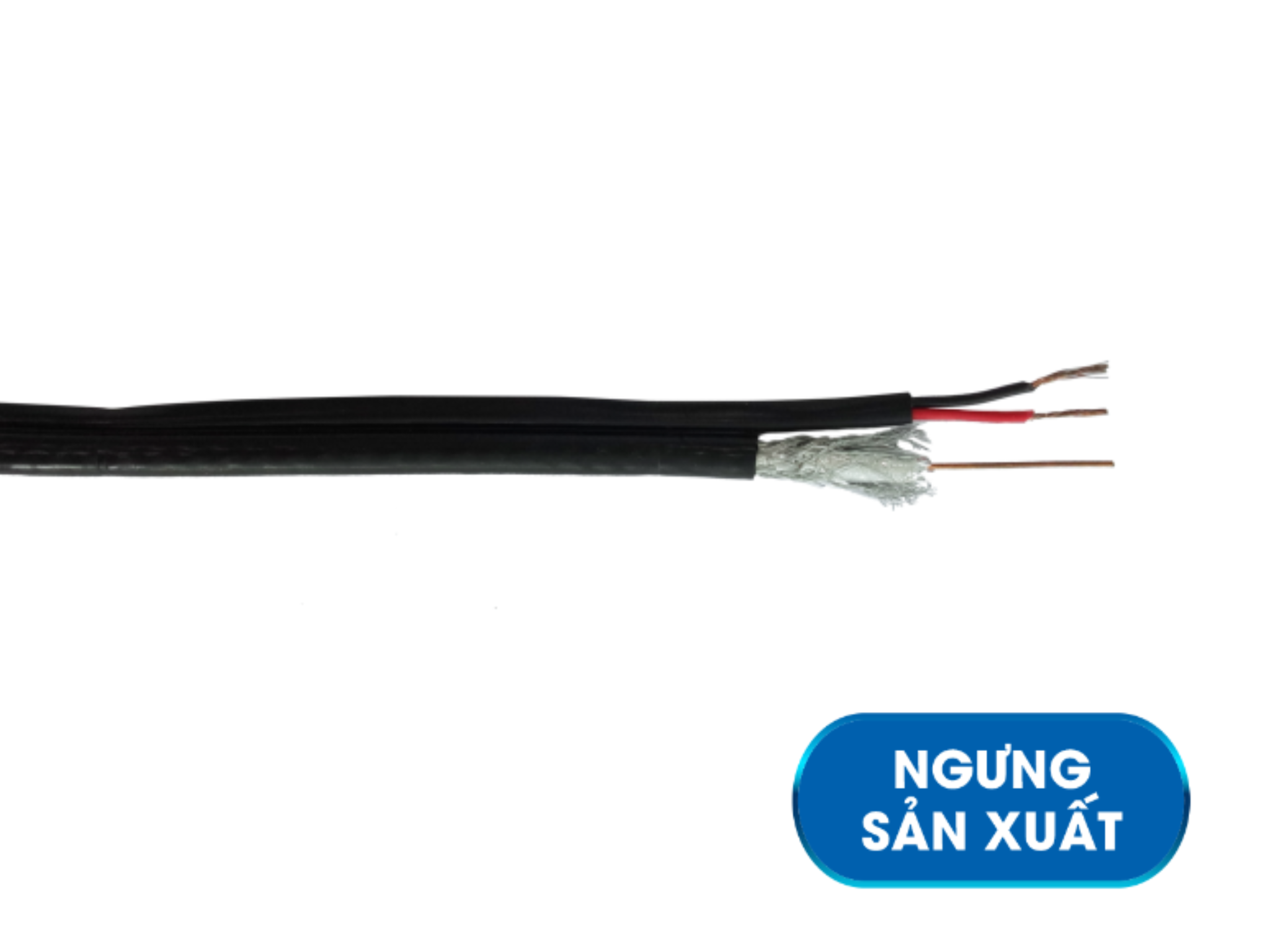

Cáp đồng trục kèm đôi dây nguồn, bọc nhôm chống nhiễu, truyền dẫn cho các dịch vụ CCTV.
- RG6/U 75 ohm, 128 sợi nhôm kích thước 0.12mm đan chặt chẽ với nhau tạo độ phủ trên 90%
- Tích hợp 2 sợi dây nguồn (đỏ + đen 1.2mm 220V)
tháng
1.790.000 VND
Bài Review cáp đồng trục kèm dây nguồn APTEK RG6
- Cáp đồng trục là gì?
Cáp đồng trục là loại cáp truyền dẫn tín hiệu điện với một lõi dẫn điện được bao bọc lại bởi một lớp điện môi không có tính dẫn điện, xung quanh sợi cáp quấn thêm một lớp lưới bện kim loại và ngoài cùng lại có một lớp vỏ bọc cách điện. Từ “ đồng trục” xuất phát từ việc tất cả các lớp cáp từ lõi đến lớp bên kim loại ngoài cáp đều có chung một trục hình học, chạy dọc thân cáp.
Ưu điểm của cáp đồng trục là tín hiệu số truyền trên cáp đồng trục chỉ tồn tại bên trong lõi cáp, mà lõi cáp lại được bao bọc bởi lớp điện môi không có tính dẫn điện và lớp lưới bên kim loại. Nhờ đó mà người ta có thể đi kéo cáp đồng trục bên cạnh các vật liệu kim loại mà hoàn toàn không sợ suy hao tín hiệu thường xảy ra với các loại cáp kiểu cũ hơn. Tín hiệu ở trong sợi cáp đồng trục cũng không bị gây nhiễu từ các nguồn điện bên ngoài khi chạy cùng các đường cáp điện.
- Cáp đồng trục dùng để làm gì?
Cáp đồng trục được dùng phổ biến trong đường truyền cho tín hiệu vô tuyến, phục vụ cho việc truyền dẫn tín hiệu có tần số cao và ngăn chặn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường bên ngoài. Ứng dụng của cáp đồng trục là cung cấp tín hiệu giữa các thiết bị thu phát sóng vô tuyến và ăng ten của chúng, các kết nối mạng máy tính, và kết nối tín hiệu truyền hình.
Hiện nay cáp đồng trục được sử dụng để truyền dẫn tín hiệu ổn định cho camera, truyền hình cáp, tv,…
- Cấu tạo của cáp đồng trục
Cáp đồng trục về cơ bản có cấu tạo thường gồm 4 lớp như sau:
- Lớp lõi: có thể là lõi rỗng (các loại cáp feeder 7/8, 1-5/8 – được sử dụng chuyên trong ngành viễn thông và thấy nhiều nhất ở các trạm BTS) hoặc lõi đặc ( feeder 1/2, các loại cáp RG 59, RG6, RG11…). Lõi cáp đồng trục có thể là bằng đồng hoặc dây hợp kim mạ đồng tùy thuộc vào nhu cầu sư dụng và hạ giá thành sản phẩm
- Lớp điện môi cách điện: làm từ vật liệu phi kim, nhìn giống như nhựa nhưng khá mềm, màu trắng dùng cách ly 2 lớp dây dẫn.
- Lớp bện kim loại: Đối với cáp đồng trục lõi đặc có thể làm bằng đồng hoặc bằng nhôm được bện lại dạng lưới nhằm giảm suy hao và có chức năng chống nhiễu. Với cáp đồng trục lõi rỗng (cáp feeder) là lớp đồng hoặc thiếc mỏng dạng sóng.
- Lớp vỏ bọc: cấu tạo bằng nhựa PVC… dùng để bảo vệ toàn bộ sợi cáp dưới tác động của các yếu tố từ môi trường bên ngoài.
- Dây nguồn: Được tích hợp 2 sợi dây nguồn đỏ đen 220V, 1,2mm, cấp nguồn cho các thiết bị như camera,...

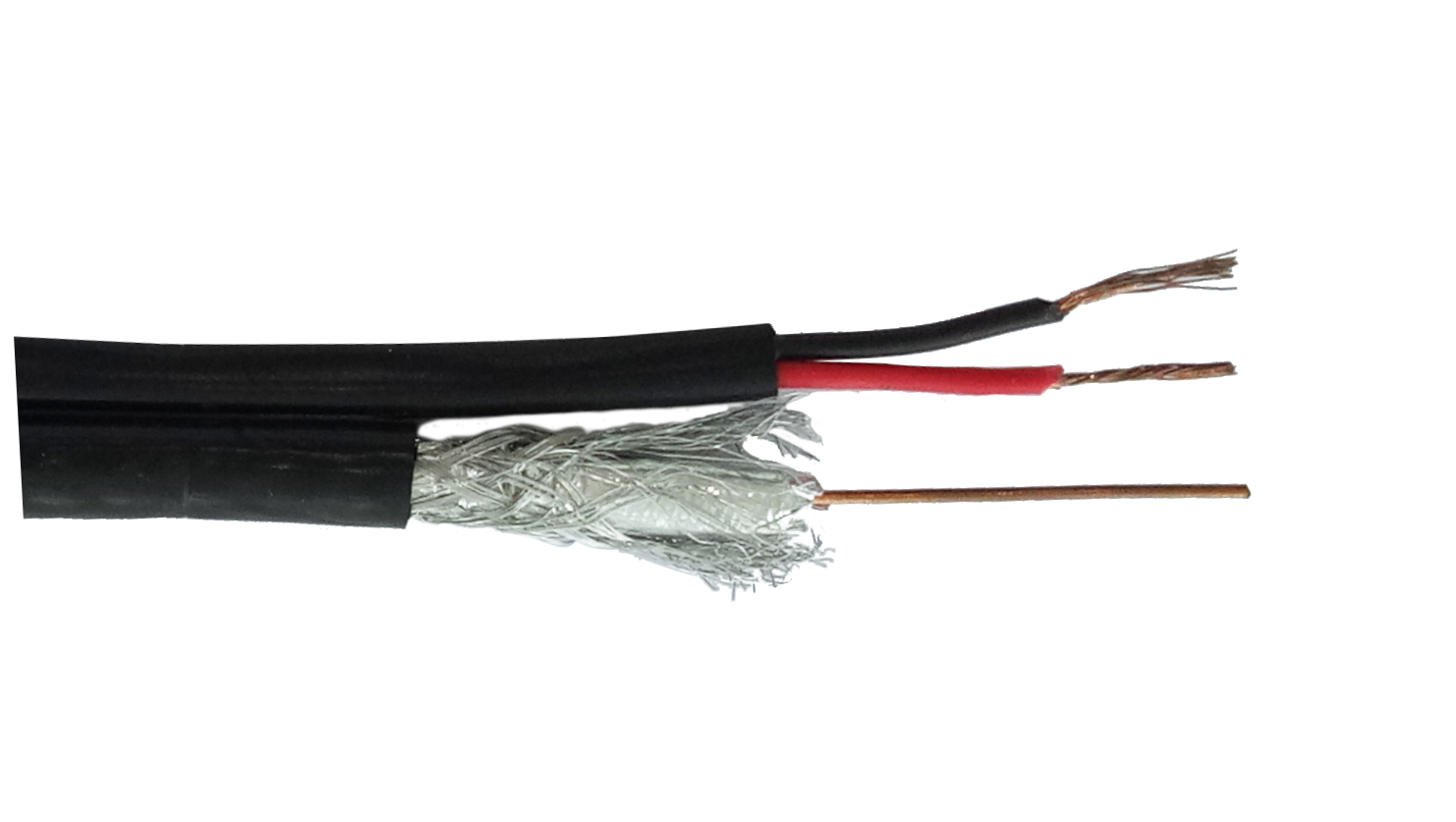

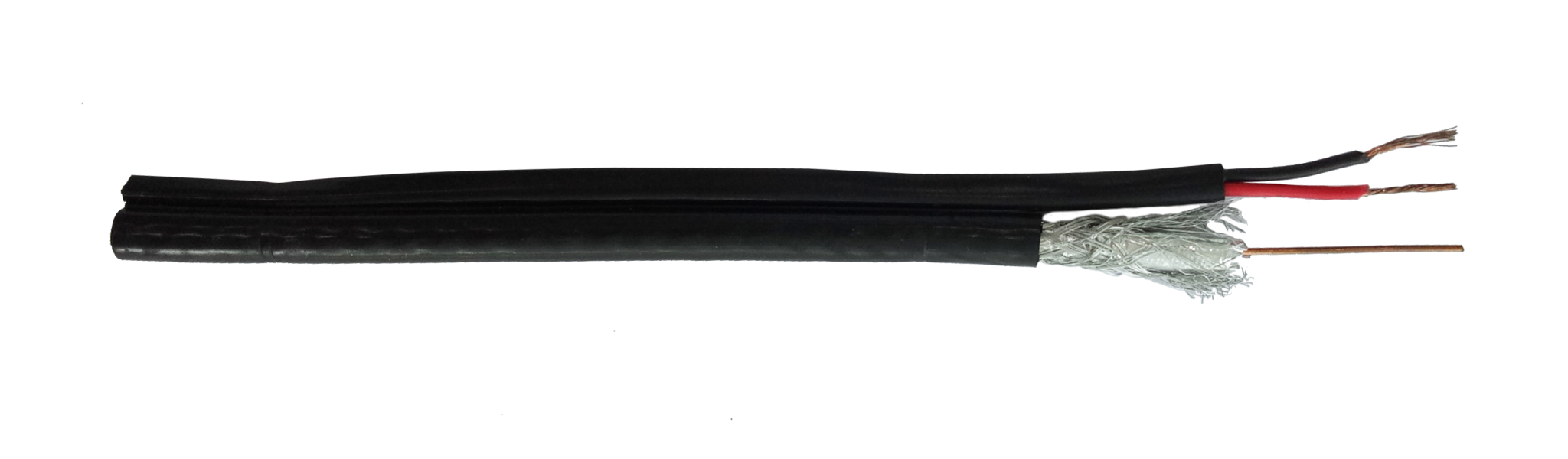

- Cáp đồng trục kèm dây cấp nguồn APTEK RG6
CTY TNHH Công nghệ thông tin An Phát là đơn vị cung cấp thiết bị mạng chuyên nghiệp. Cáp đồng trục kèm dây cấp nguồn APTEK RG6 đạt tiêu chuẩn quốc tế. Được thiết kế với lõi đồng kích thước 1.02mm, lớp bện nhôm dạng lưới nhằm giảm suy hao tín hiệu và chống nhiễu. Cáp đồng trục kèm dây cấp nguồn APTEK RG6 với dây cấp nguồn được tích hợp sẵn cho phép truyền dữ liệu kết hợp cấp nguồn cho thiết bị, được ứng dụng trong việc triển khai camera, CCTV,… với độ nhiễu thấp và truyền dẫn tín hiệu ổn định, dễ dàng thi công.
Thông số kỹ thuật
| Thông số cáp | |
|---|---|
| Phân loại cáp | |
| Đường kính lõi cáp | |
| Số lượng lõi cáp | |
| Chất liệu lõi cáp | |
| Vỏ lõi cáp | |
| Vỏ cáp | |
| Lớp bảo vệ | |
| Chứng chỉ cáp | |
| Màu sắc | |
| Chiều dài cuộn cáp | |
| Thông tin khác | |
1.72mm
RG6+power cable (305m) | ||
Coaxial Conductor | Material | 21%CCS |
Size | 18AWG | |
Construction | 1.02±0.01mm | |
| Foam insulation | Material | HDPE /LDPE(new) |
| Min.Thickness | 1.72mm | |
| AVG.Thickness | 1.77mm | |
| Foaming diameter | 4.57±0.05mm | |
| color | Ecru | |
Power Conductor | Material | CCA |
Size | 20*0.18mm | |
Construction | 0.18±0.005mm | |
Insulation of power cord | Material | PVC |
Min.Thickness | 0.4mm | |
| AVG.Thickness | 0.5mm | |
| Insulated wire diameter | 1.8±0.1mm | |
Color | Red/Black | |
| Strands/Spindle | 8/16 | |
| Aluminum magnesium wire diameter | 0.12±0.003mm | |
| Pitch | 43.2±1mm | |
Braidings | Material | Aluminium magnesium alloy wire |
Single aluminum foil width. | 17±0.5mm | |
Thickness of single aluminum foil. | 0.026±0.005mm | |
Jacket | Material | PVC |
| Min.Thickness | 0.65mm | |
AVG.Thickness | 0.75mm | |
Diameter | 6.9+/-0.20mm | |
Color | Black | |
