Dòng sản phẩm Vigor 2910 có 2 chế độ hoạt động là Static or Dynamic IP và PPPoE.
- Chế độ Static or Dynamic IP: do thiết bị ADSL router đứng trước cung cấp mạng (username và password được gắn trên thiết bị này), thiết bị V2910 hay V3300 chỉ đóng vai trò cân bằng tải. Ở chế độ này, gói dữ liệu trong mạng của bạn phải qua 2 lần xử lý (trên router đứng trước và trên thiết bị cân bằng tải).
- Chế độ PPPoE: thiết bị ADSL router đứng trước đóng vai trò Brigde Mode (dùng để đồng bộ tín hiệu ADSL và chuyển môi trường truyền dẫn từ line ADSL RJ-11 sang mạng LAN RJ-45), thiết bị V2910 hay V3300 đóng vai trò định tuyến mạng và cân bằng tải. Khi đó gói dữ liệu của bạn chỉ cần xử lý một lần trên V2910 hay V3300.
Mỗi kiểu cấu hình đều có ưu điểm và khuyết điểm riêng, tùy theo nhu cầu và điều kiện sử dụng, bạn có thể lựa chọn kiểu kết nối cho hệ thống mạng của bạn. Trong bài viết này, chúng tôi sẽ giới thiệu 2 phương thức cấu hình Static or DHCP và PPPoE.
1. Phương thức Static or Dynamic IP:
Chúng ta tìm hiểu ví dụ sau: bạn có thiết bị V2910 và 2 router không hỗ trợ tính năng Brigde, 2 router này đang kết nối mạng thành công và bạn sẽ cấu hình Static hoặc DHCP trên V2910 để chạy Load Balancing. Điểm đáng lưu ý trên phần cấu hình này là IP của 2 router đứng trước V2910 và IP của V2910 phải khác lớp mạng hoặc khác subnet.
- Đầu tiên bạn cần thiết lập 2 router kết nối Internet thành công. Bạn sẽ cho router chạy ở chế độ routing và nhập username và password của nhà cung cấp dịch vụ trên router (nếu bạn sử dụng thiết bị 2700series và 2800series của DrayTek, vui lòng tham khảo bài viết Cấu hình nhanh thiết bị 2700series, 2800series). Khi bạn cấu hình thành công thì bạn sẽ nhận được IP WAN từ nhà cung cấp dịch vụ.

- Thiết lập Static hoặc DHCP trên V2910 bạn làm theo các bước sau:

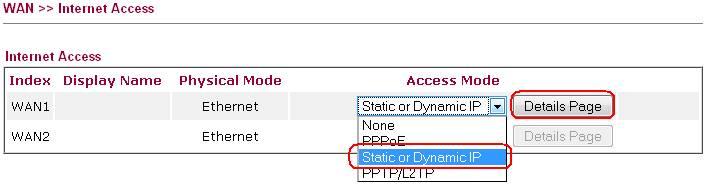

Bước 1: Đăng nhập vào giao diện cấu hình của V2910, vào mục WAN >> Internet Access. Tại WAN 1, chọn Static or Dynamic IP và nhấn nút Details Page.

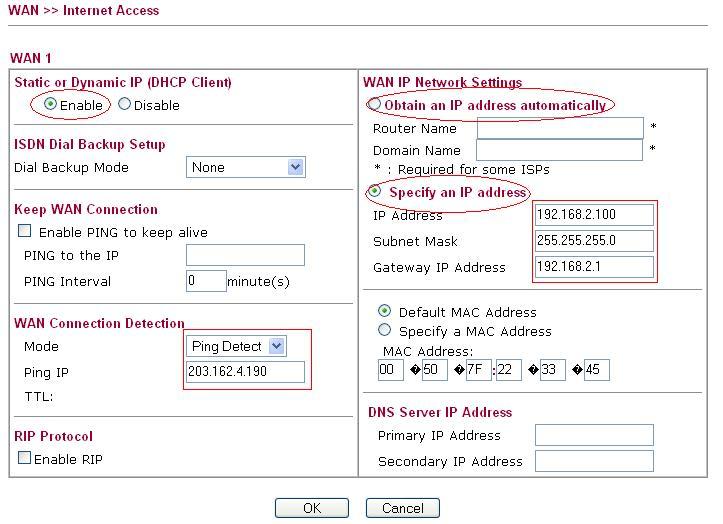

Bước 2: Trong phần Static or Dynamic IP bạn cấu hình các thông số sau:
- Check vào mục Enable để kích hoạt chức năng.
- Trong phần WAN IP Network Setting: bạn có 2 lựa chọn

• Obtain an IP address automatically: nếu bạn muốn chạy chế độ DHCP.
• Specify an IP address: nếu bạn muốn chạy chế độ Static. Trong đó IP Address và Subnet là IP và subnet tương ứng do bạn tự chọn nhưng phải cùng lớp mạng với router kết nối với WAN 1 , Gateway IP Address chính là IP của router kết nối với WAN 1.

- WAN Connection Detection: do V2910 không kết nối trực tiếp tới Internet (V2910 không có IP WAN) mà phải thông qua router (router này có IP WAN) để ra Internet nên bạn phải thiết lập cho V2910 ping liên tục ra ngoài để biết được lúc nào WAN 1 không còn hoạt động, khi đó nó sẽ chuyển các gói dữ liệu của các máy tính trong mạng chạy trên đường WAN 2, đồng thời để biết khi nào WAN 1 kết nối lại và cân bằng tải hệ thống mạng của bạn. Bạn chọn chế độ Ping Detect và nhập vào DNS của nhà cung cấp dịch vụ.

* Cấu hình tương tự trên WAN 2 nhưng với kiểu Static thì bạn cần thay đổi mục Specify an IP address thành 1 lớp IP khác.Ví dụ:IP Address: 192.168.3.100Subnet Mask: 255.255.255.0Gateway IP Address: 192.168.3.1
Ưu điểm

• 2 router đứng trước không cần hỗ trợ tính năng Brigde.
• Cấu hình đơn giản trên cả 3 thiết bị nếu bạn biết một số kiến thức mạng cơ bản.

Khuyết điểm:

• Mạng chậm vì gói dữ liệu cần xử lý 2 lần (trên V2910 và trên router đứng trước V2910).
• Phải thay đổi IP của 3 thiết bị khác lớp mạng hoặc khác subnet.
• NAT Port phức tạp (bạn phải NAT 2 lần trên cả 2 thiết bị V2910 và router đứng trước).

2. Phương thức PPPoE:
Chúng ta có ví dụ như sau : bạn có 2 modem/router có hỗ trợ tính năng Brigde và thiết bị V2910. Bạn sẽ cấu hình 2 modem/router này thành Brigde và cấu hình thiết bị V2910 quay PPPoE để nhận IP WAN từ nhà cung cấp dịch vụ, đồng thời sẽ làm chức năng cân bằng tải cho hệ thống mạng.
- Cấu hình Brigde : mỗi router sẽ có 1 cách riêng để cấu hình Brigde bạn phải liên hệ với nhà cung cấp sản phẩm để được hỗ trợ (nếu bạn sử dụng thiết bị DrayTek, vui lòng tham khảo bài Cấu hình Brigde Mode cho thiết bị DrayTek).

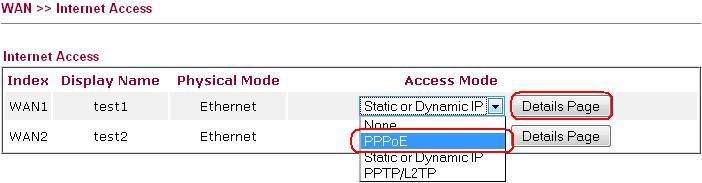

- Cấu hình PPPoE trên V2910 bạn đăng nhập vào giao diện cấu hình của V2910, mục WAN >> Internet Access. Trong phần WAN 1 chọn PPPoE và nhấn nút Details Page.

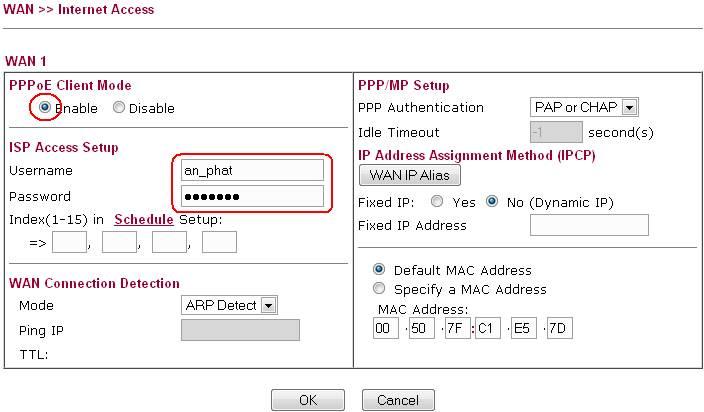

- Check vào mục Enable để kích hoạt chức năng.
Nhập vào username và password của bạn (do nhà cung cấp dịch vụ Internet cung cấp)

* Cấu hình tương tự đối với WAN 2.
Ưu điểm:

• Mạng hoạt động nhanh và ổn định hơn, vì chỉ xử lý dữ liệu 1 lần, gói dữ liệu được xử lý trên V2910 (có IP WAN) và được chuyển thẳng ra ngoài.
• Tính năng định tuyến được xử lý trên các thiết bị load balance như V2910, V3300 mạnh mẽ hơn so với xử lý trên các router ADSL thông thường.
• Không cần quan tâm đến IP của 2 router đứng trước V2910
• NAT port đơn giản, chỉ cần NAT trên V2910

Khuyết điểm:

• Router đứng trước phải hỗ trợ tính năng Brigde.
• Cấu hình Brigde mode khá phức tạp đối với người chưa có kinh nghiệm.
  Như vậy bạn đã có thể cấu hình thành công 2 dạng load balancing trên các dòng sản phẩm Vigor 2910 và Vigor 3300.
