Hiện nay DrayTek đã hộ trợ tính năng Web Portal (Wifi Marketing) trên hầu hết những thiết bị Router của mình. Bài này sẽ hướng dẫn tích hợp Wifi Marketing của nhà phát triển Awing trên DrayOS của DrayTek.

Những Model Router DrayTek hỗ trợ: Vigor2912 / 2133n / 2925 / 2926 / 2952 / 3220 / 3910 sử dụng HĐH DrayOS

Hướng dẫn cấu hình:

Bước 1: Tích hợp ACM

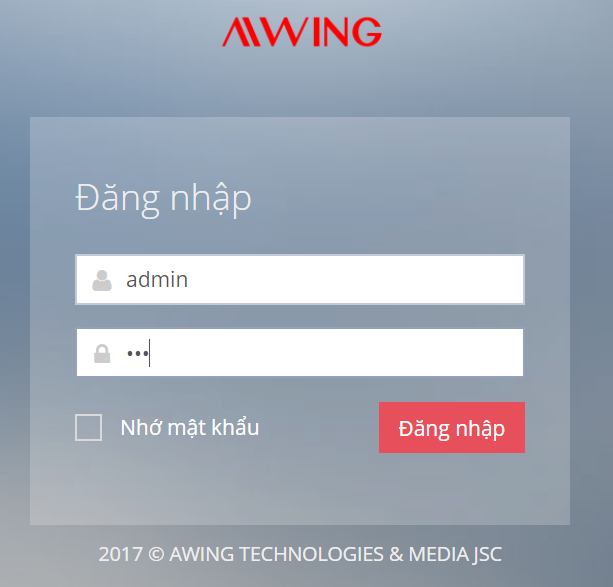

     1.1 Login vào ACM

• Truy cập vào theo Link sau: ACM.awing.vn
• Login vào với ID/Pass được cấp.

     1.2 Tạo địa điểm

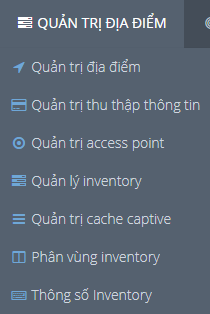

• Vào Menu >> Quản trị địa điểm >> Quản trị địa điểm

• Kéo xuống dưới và chọn vào Button thêm mới

• Tên: đặt địa điểm.

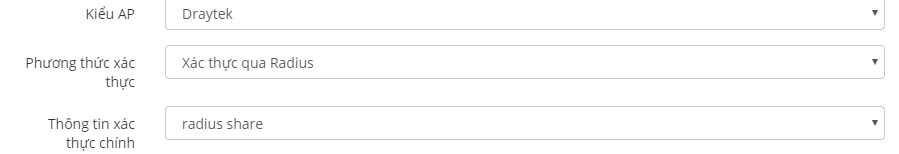

• Kiểu AP: DrayTek.
• Phương thức xác thực: RADIUS
• Phương thức xác thực: Chọn 1 Profile có sẵn

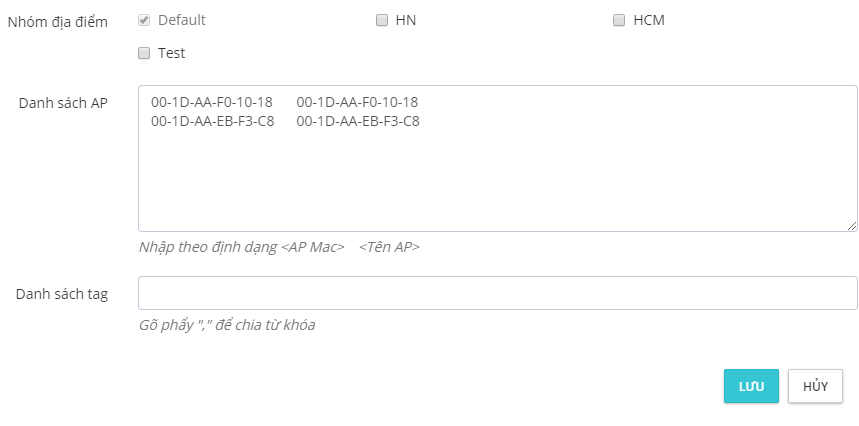

• Danh sách AP: MAC AP Tên AP
• Sau đó nhấn Lưu để hoàn tất.

Bước 2: Cấu hình Radius

Lưu ý:  những thông tin bên dưới mang tính chất tham khảo, để có thông tin chính xác vui lòng liên hệ nhà phát triển Awing.

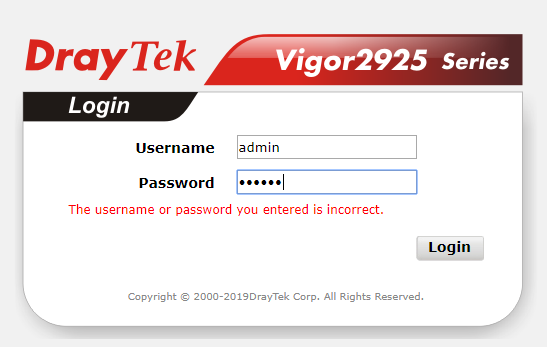

• Dùng trình duyệt, truy cập vào IP của thiết bị. IP mặc định của Router DrayTek sẽ là 192.168.1.1
• Login vào bằng username / password của thiết bị.

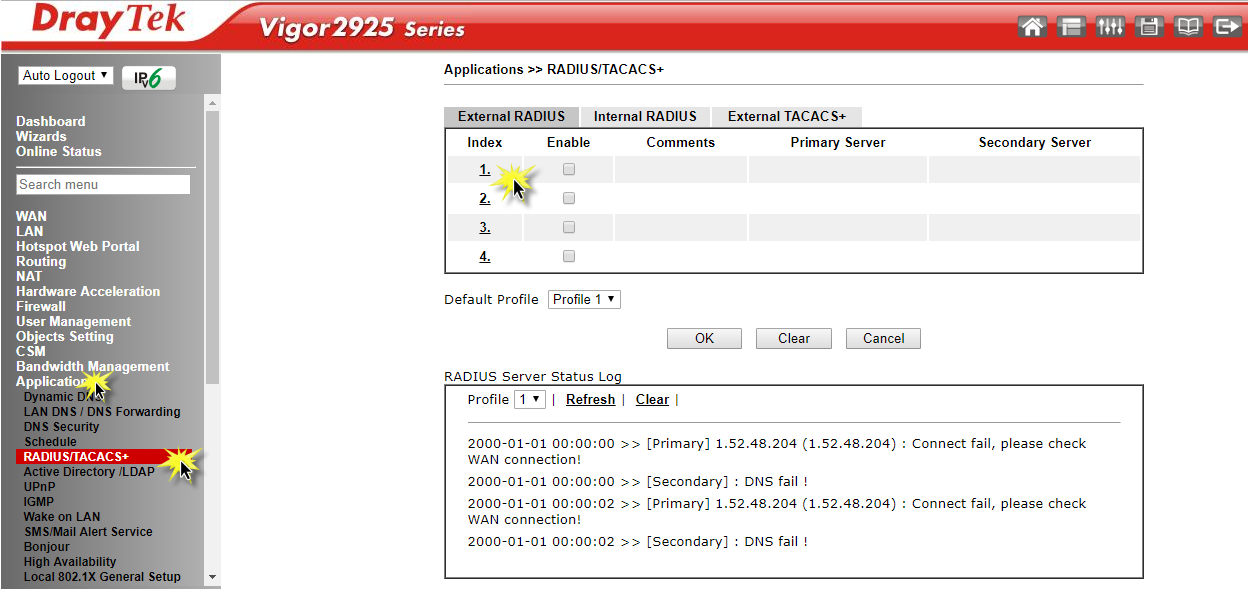

• Vào Menu >> Applications >> RADIUS/TACACS+
• Chọn một Index, ví dụ Index 1.

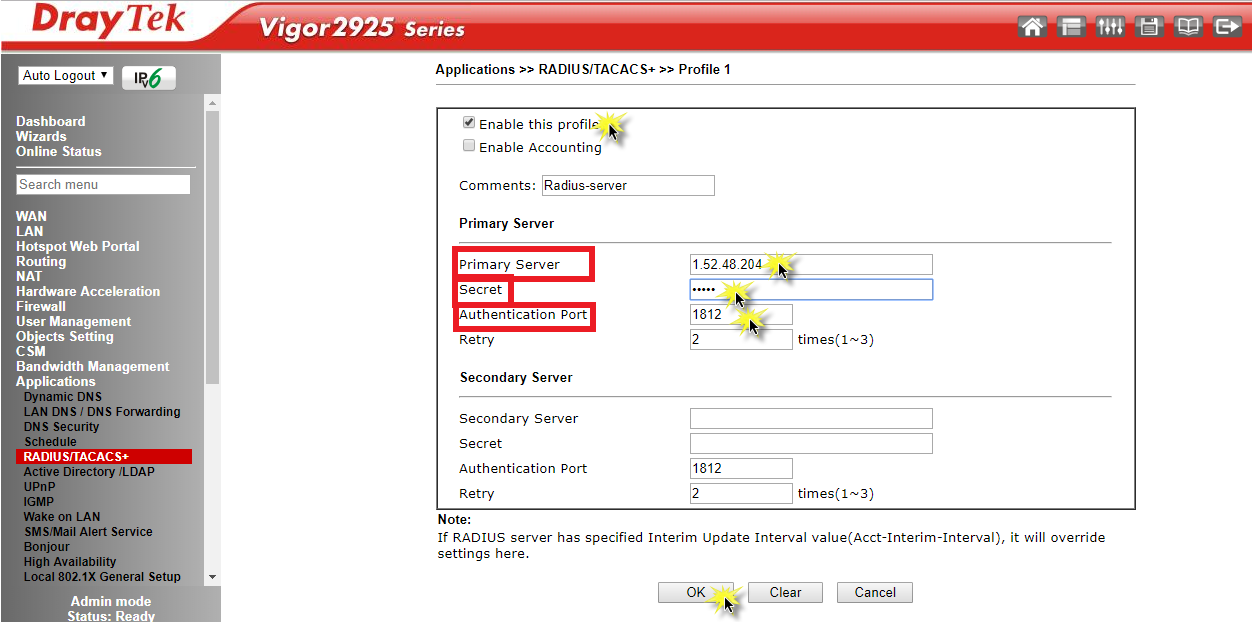

• Ở phần Profile Index
  + Check vào ô Enable this profile.
  + Primary Sever: điền 1.52.48.204
  + Secret: awing
  + Authentication Port: 1812
  + Nhấn OK để hoàn tất

Bước 3: Cấu hình Hostport

     3.1 Cấu hình Hostport

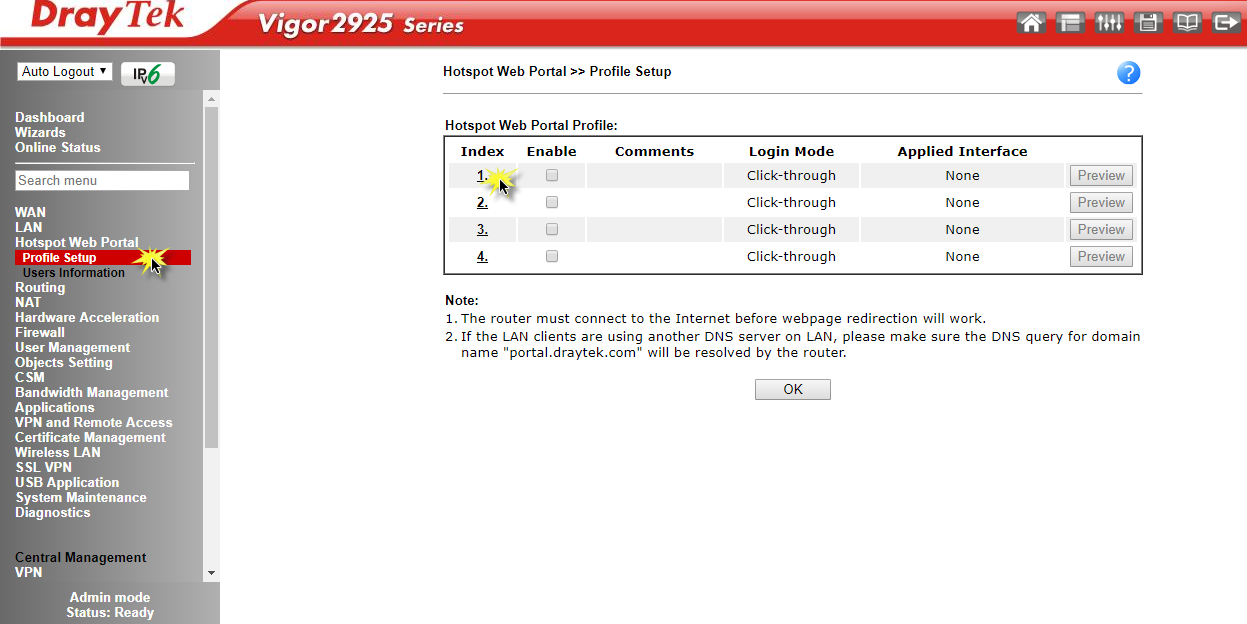

• Vào Menu >> Hotsport Web Portal >> Profile Setup
• Chọn một Index (ví dụ Index 1).

• Ở phần Profile Index
  + Check Enable this profile
  + Comments: đặt tên cho Portal
  + Portal Server
     - Portal Method: External Portal Server
     - Captive Portal URL: http://acm.awingconnect.vn
     - Redirection URL: http://portal.draytek.com
  + Radius Server
     - Authentication Method: chọn Profile đã tạo ở 2.1
     - MAC Address Format: AA-BB-CC-DD-EE-FF (Địa chỉ MAC này là MAC LAN)
  + Click vào Save and Next để hoàn thành.

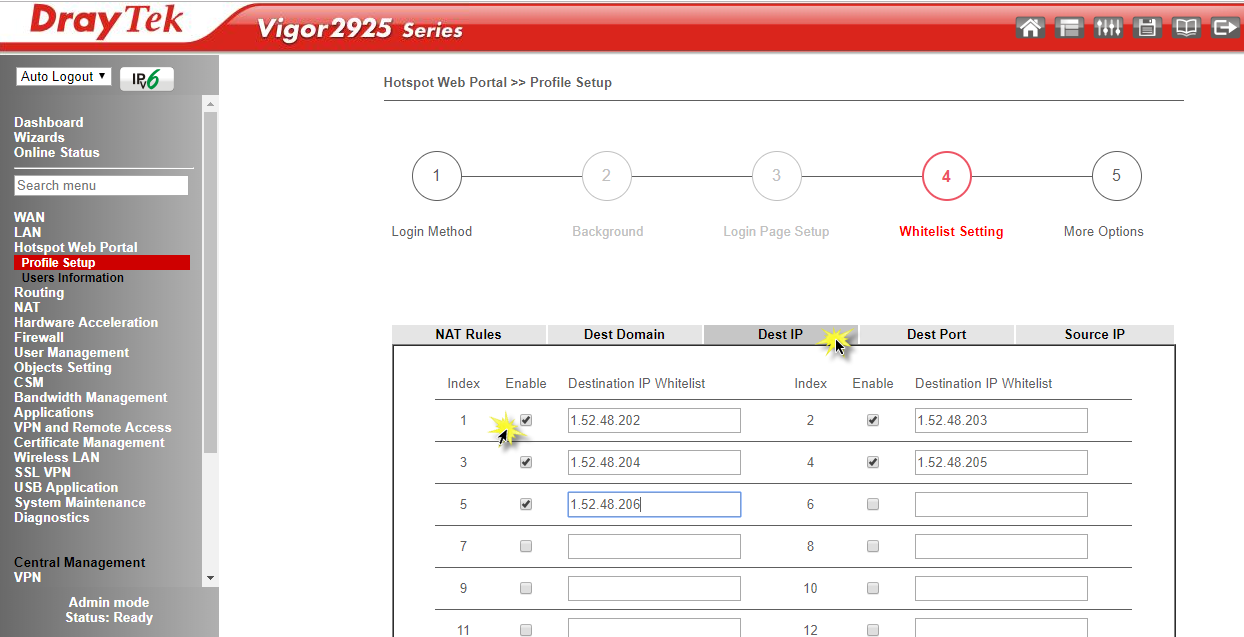

     3.2 Cấu hình Whitelish

• Điền IP/domain và check Enable vào tab Dest Domain và Dest IP.

             Danh sách Dest IP

                  1.52.48.202
                  1.52.48.205
                  1.52.48.203
                  1.52.48.206
                  1.52.48.204

Danh sách Desh Domain
      bs.serving-sys.com
      *.doubleclick.net
      *.awing.vn
       *.gstatic.com

acm.awingconnect.vn

*.awingconnect.vn

​

     3.3 Apply to LAN

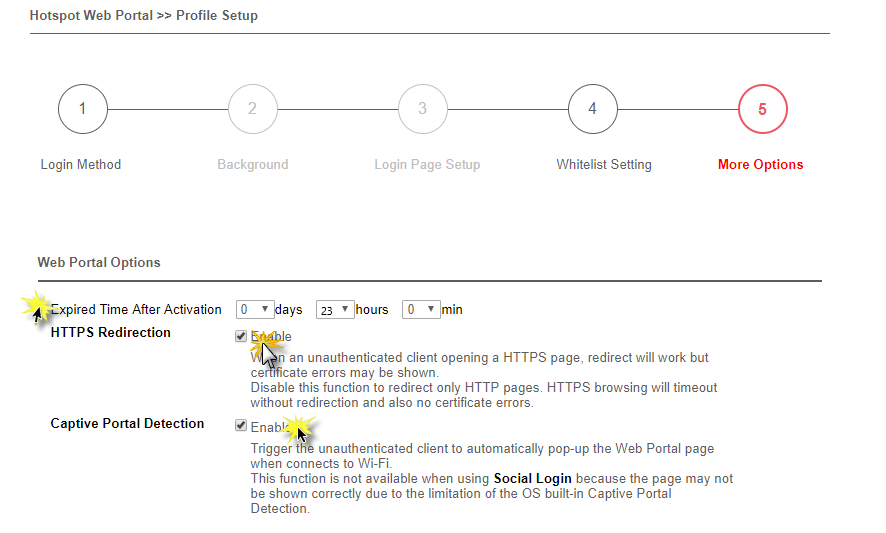

• Ở mục Web Portal Option
  + Expired Time After Activation: chọn session timeout
  + HTTPS Redirection: Check
  + Captive Portal Detection: Check

• Ở mục Landing Page After Authentication
  + Fixed URL: điền http://acm.awingconnect.vn/success
  + Force Landing Page Stay: check Enable for 10 second(s)
• Ở mục Aplied Interface: Chọn Subnet bạn muốn.
  + Sử dụng Draytek làm hotspot gateway. Gán hotspot service này với 1- nhiều Subnet (Lan).
  + Từ các Subnet (Lan) này, sử dùng AP với SSID open/không pass để phát Wi-Fi marketing.
• Nhấn Finish để hoàn tất

•

Một số lưu ý khi sử dụng Wifi Maketing Awing trên thiết bị DrayTek

1. Khi bạn muốn nâng cấp Firmware có thể liên hệ bộ phận hỗ trợ kỹ thuật của An Phát để có thể được hỗ trợ.
2. Khi hết thời gian dùng thử, bạn có thể liên hệ kinh doanh An Phát để có thể gia hạn.
3. Các cấu hình trang chào, loại trang chào và các báo cáo thống kê có thể liên hệ nhà cung cấp Wifi Maketing Awing để được hỗ trợ.
