Giả sử công bạn có nhiều chi nhánh và thuê kênh thuê riêng L2VPN kết nối các chi nhánh.

Có nhiều cách cấu hình cho các chi nhánh sử dụng kênh L2VPN truy cập lẫn nhau mà không ảnh ảnh đến lớ mạng nội bộ đang có. Trong bài viết này, chúng tôi giới thiệu các sử dụng định tuyến động BGP.

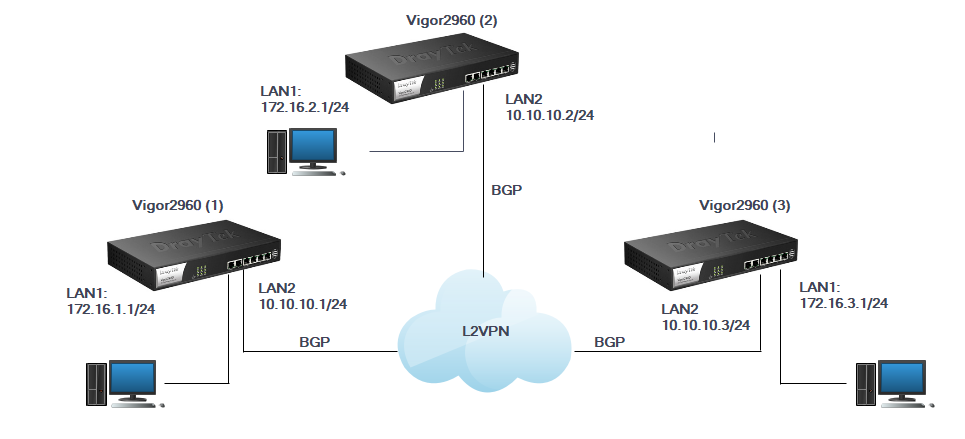

Giả sử ta có mô hình như sau

Thực hiện

A. Vigor2960 (1)

1. Cấu hình VLAN

Tạo 2 VLAN như sau:

Vlan 10: Member gồm LAN_Port_1,2,3 / Untag gồm LAN_Port_1,2,3
VLAN20: Member gồm LAN_Port_4 / Untag gồm LAN_Port_4

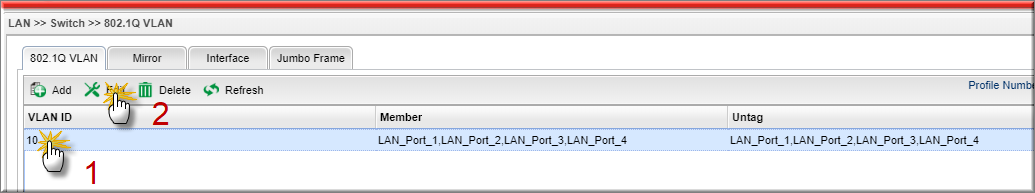

Vào LAN>> Switch, chọn VLAN 10, nhấn Edit.Chọn

Member gồm LAN_Port_1,2,3
Untag gồm LAN_Port_1,2,3
Nhấn Apply

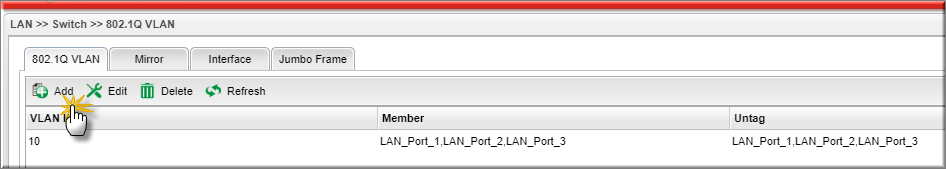

Vào LAN>> Switch, Nhấn Add tạo thêm VLAN mới

VLAN ID điền VLAN ID (ví dụ 20)
Member gồm LAN_Port_4
Untag gồm LAN_Port_4
Nhấn Apply

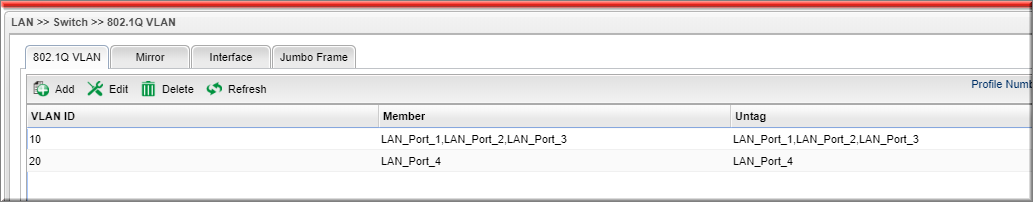

Thực hiện xong ta có bản VLAN như sau:

2. Cấu hình LAN

Ngoài lớp LAN chính 172.16.1.1/24 tạo thêm lớp LAN 10.10.10.1/24

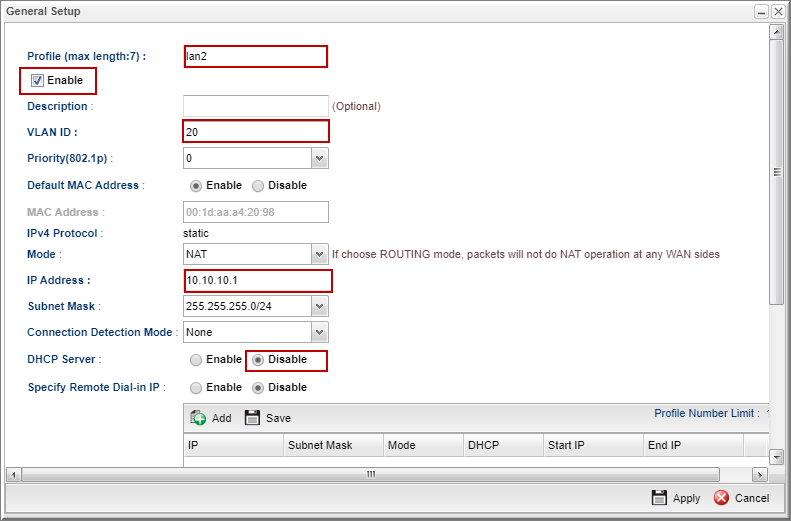

Vào LAN >> General Setup, nhấn Add

Profile: Đặt tên LAN (ví dụ LAN2)
Check Enable
VLAN ID: điền VLAN 20 vừa tạo
IP Address: điền IP đấu nối (ví dụ 10.10.10.1)
DHCP Server: chọn Disable
Nhấn Apply

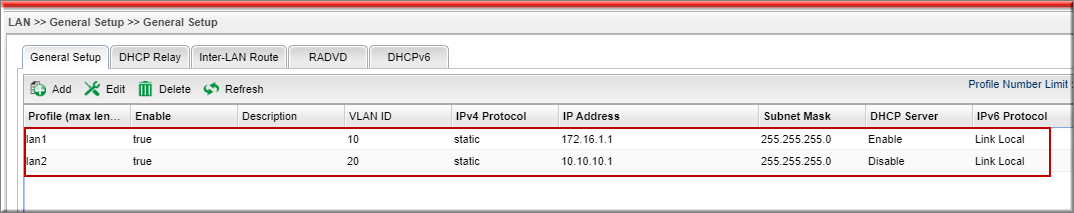

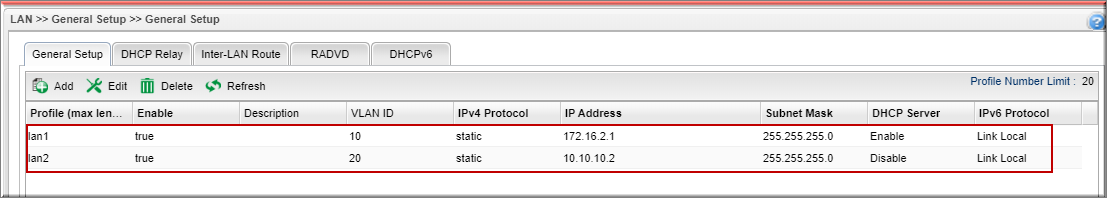

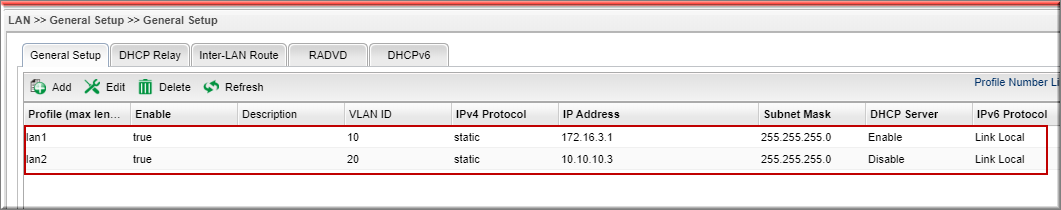

Sau khi tạo xong, ta có 2 LAN như sau

3. Cấu hình InterLAN Routing

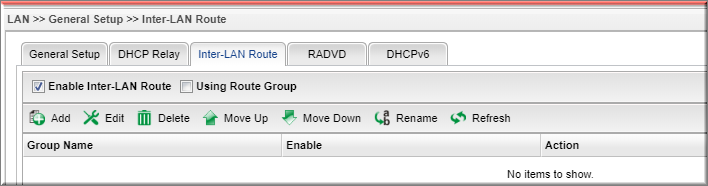

Vào LAN >> General Setup, tab Inter-LAN Route, check Enable Inter-Lan Route

4. Cấu hình RIP

4.1 hình BGP

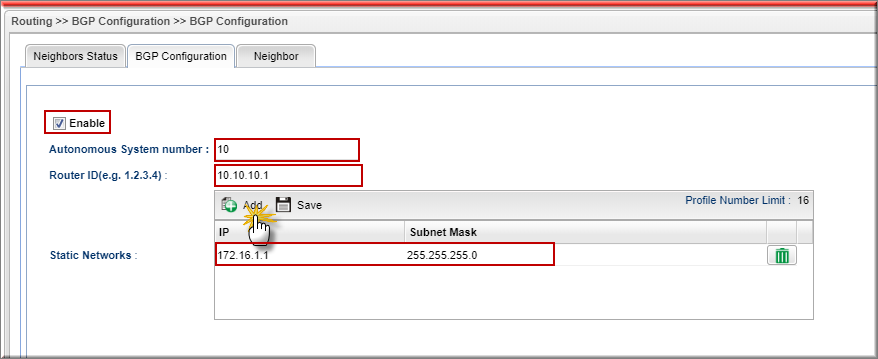

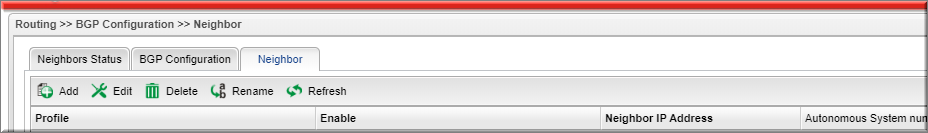

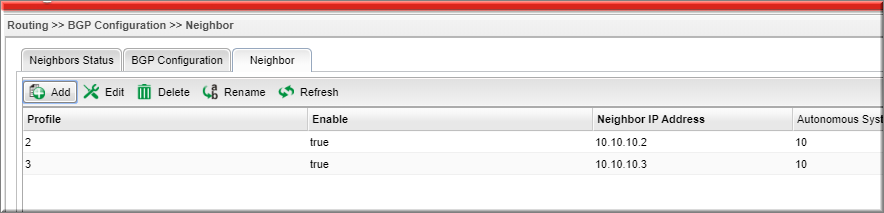

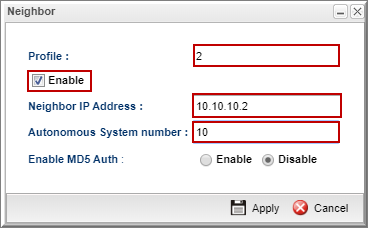

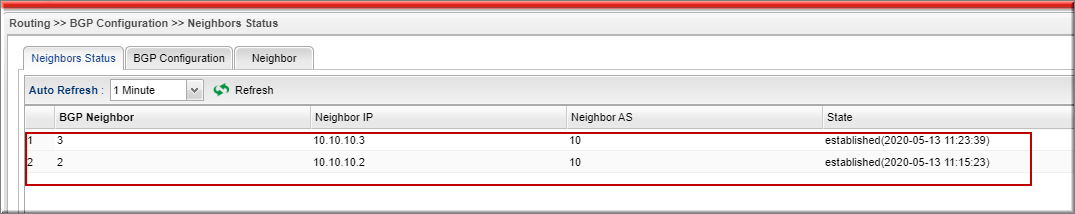

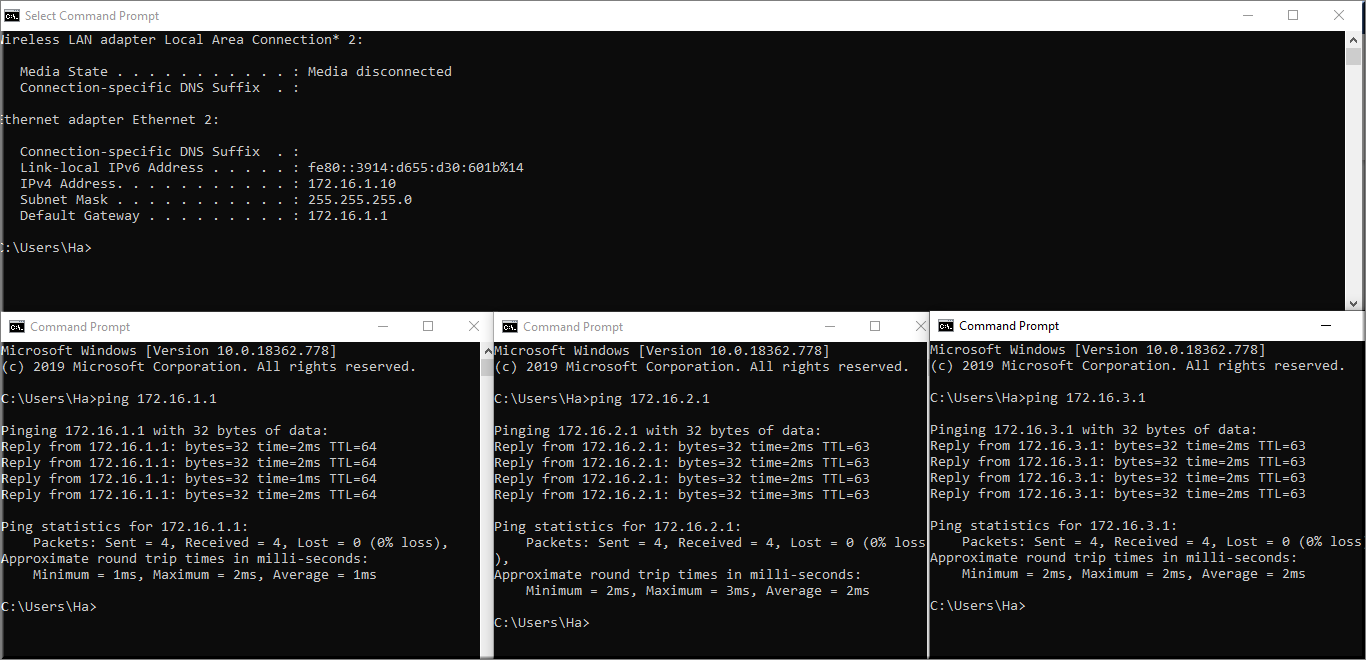

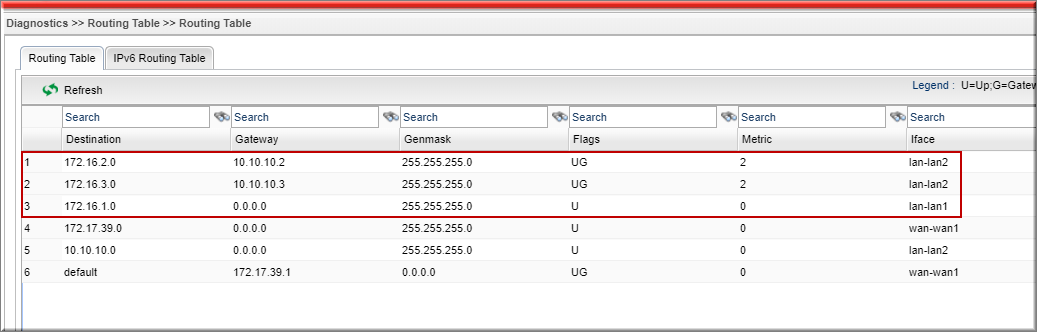

Vào Routing >> BGP Configuration, tại tab BGP Configuration

Check Enable
Autonomous System Number: điền số đồng bộ BGP, số này dùng chung cho cả hệ thống( ví dụ 10)
Router ID: Điền IP lớp mạng đấu nối (ví dụ 10.10.10.1)
Static Network, nhấn Add >> điền lớp mạng muốn sử dụng định tuyến động (ví dụ 172.16.1.1/24)
Nhấn Apply
