Trường hợp bạn đã có router chính kết nối internet và một hình thiết bị Draytek. Bạn muốn dùng Draytek  lấy tín hiệu internet từ router chính, sau đó phát lại lớp mạng khác cho client dùng dây và Wi-Fi, ta thực hiện như sau:

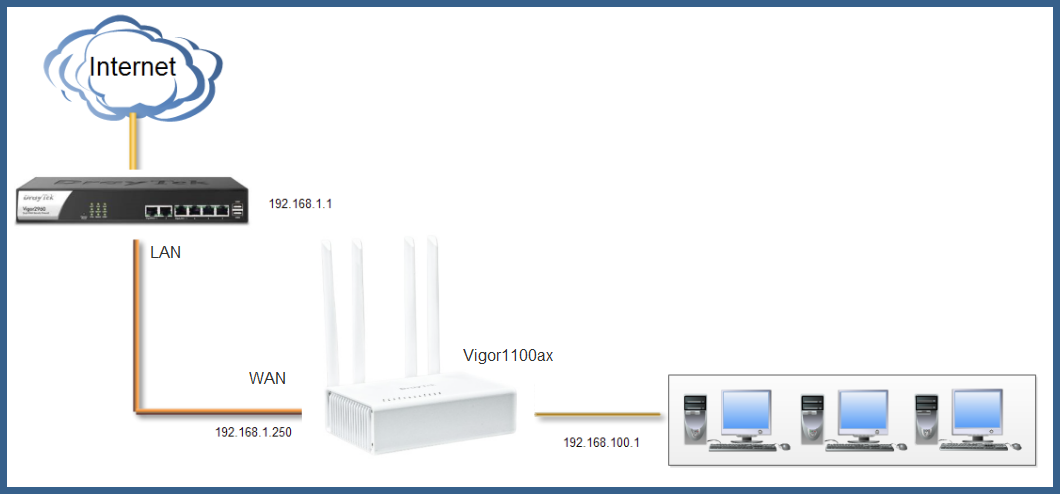

A. Mô hình đấu nối

Ta có mô hình như sau:

B. Cấu hình đổi lớp mạng LAN

• Nối dây mạng từ card lan máy tính vào port LAN 2>>4 trên thiết bị
• Đăng nhập giao diện web thiết bị, (trường hợp đây là thiết bị mới hoàn toàn hoặc vừa mới reset default, làm theo hướng dẫn https://www.anphat.vn/quan-ly-thiet-bi-system-maintenance/drayos-5-huong-dan-doi-mat-khau-thiet-bi )
• Thực hiện đổi lớp mạng LAN thiết  bị theo hướng dẫn: https://www.anphat.vn/internet-iptv-wan-lan-nat-port-co-ban/drayos-5-huong-dan-doi-ip-lop-mang-lan

C. Cấu hình WAN kết nối mode Static IP/ DHCP

1. Chuyển đổi port LAN1 thành port WAN2 (đối với Vigor1100ax, các thiết bị khác bỏ qua bước này)

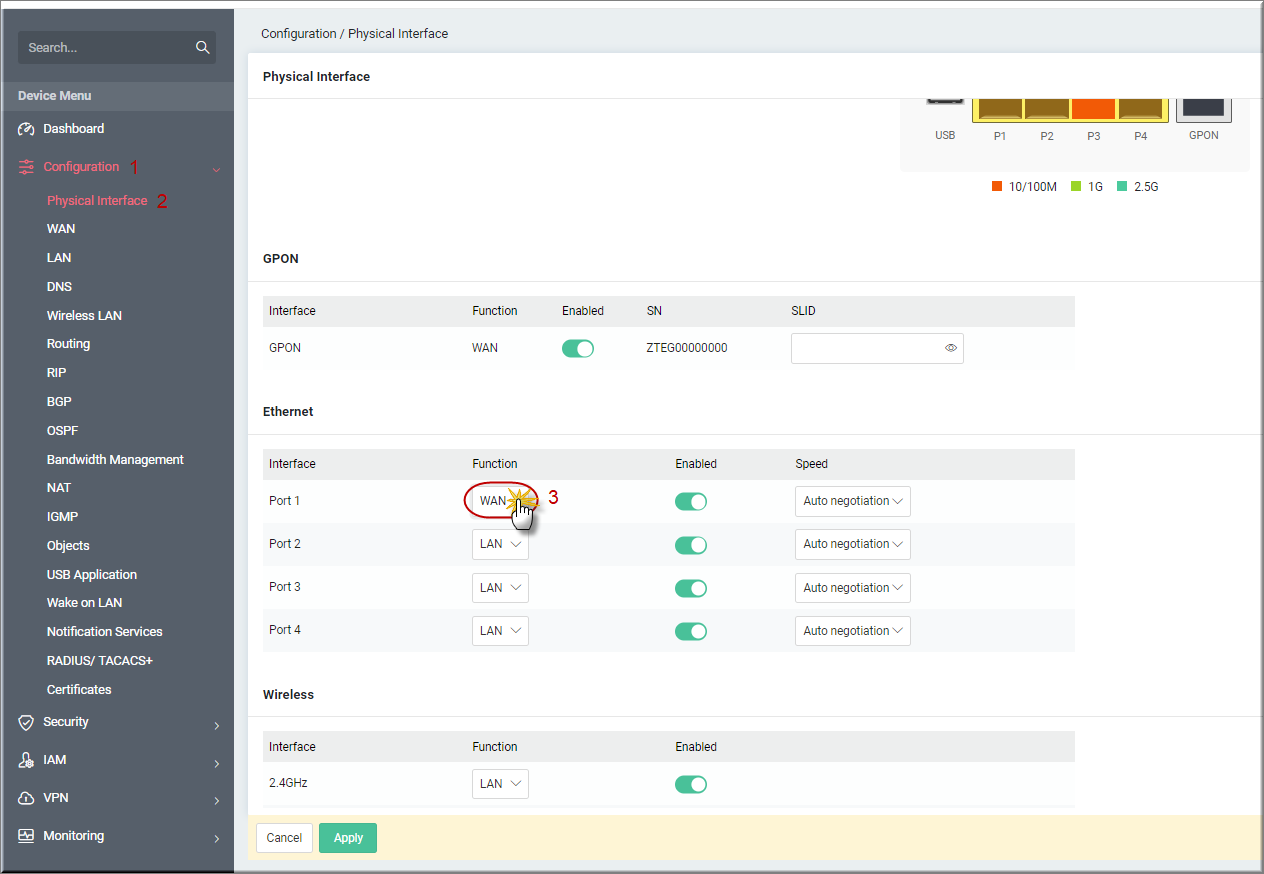

Vào Configuration >> Physical Interface

• Port 1 >> chọn WAN
• Nhấn Apply

2. Quy định WAN2 chính kết nối internet (đối với Vigor1100ax, các thiết bị khác bỏ qua bước này)

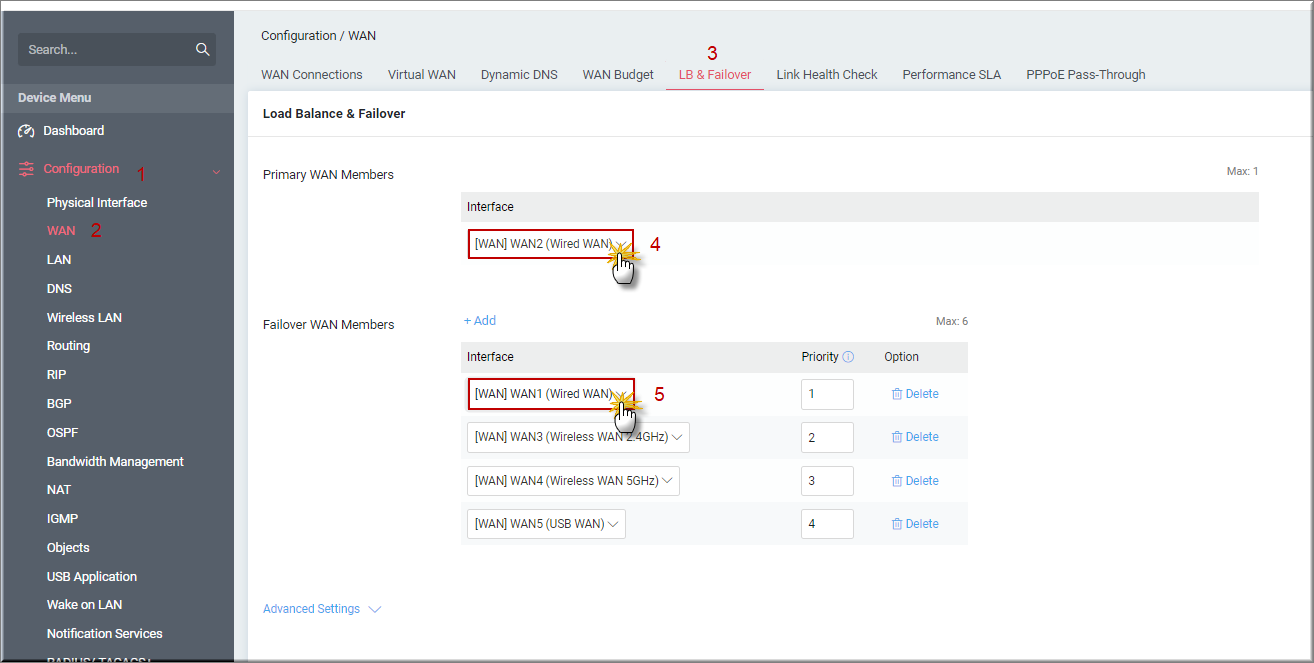

Vào Configuration >> WAN, tại tab LB & Failover

• Physical WAN Members: Interface chọn WAN2
• Failover WAN Members: Interface chọn WAN1 hoặc 1 WAN bất dùng kết nối internet
• Nhấn Apply

3. Cấu hình WAN kết nối mode Static IP/ DHCP

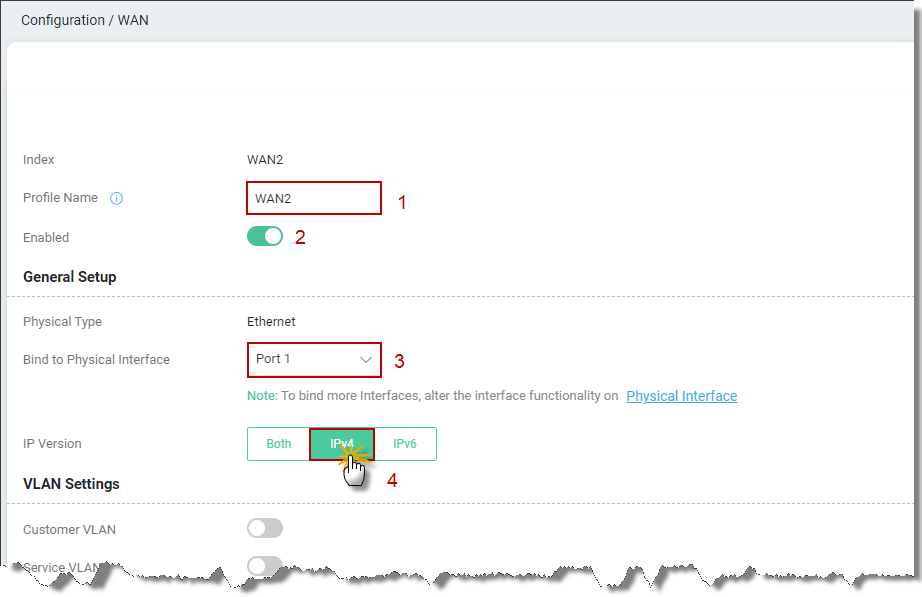

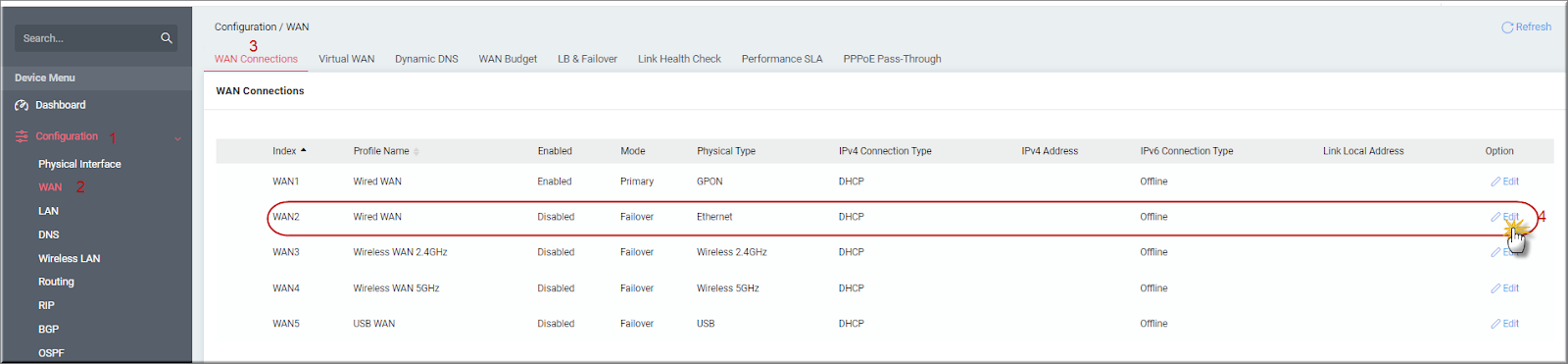

Vào Configuration >> WAN, tại tab WAN Connections>> chọn WAN cần cấu hình >> Nhấn Edit (ví dụ WAN2)

• Profile name: đặt tên profile
• Chọn enable
• Bind to physical interface: chọn WAN vật lý kết nối (ví dụ port 1 đối với Vigor1100ax, các thiết bị khác chọn cổng WAN tương ứng)
• IP version: chọn IPv4

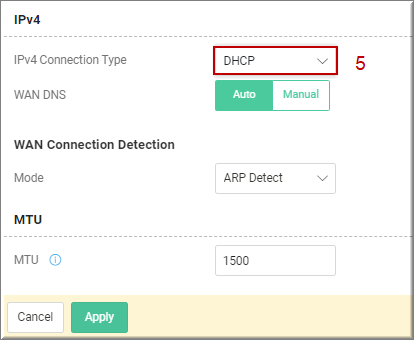

a. Trường hợp thiết bị nhận IP động từ router chính, IPv4 connection Type chọn DHCP >> nhấn Apply

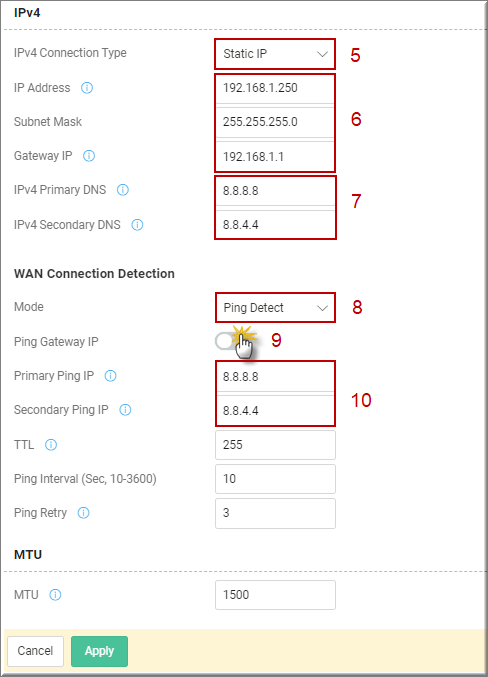

b. Trường hợp thiết bị đặt IP tĩnh,

• IPv4 connection Type chọn Static IP
• IP Address: điền IP tĩnh đặt cho cổng WAN (ví dụ 192.168.1.250)
• Subnet mask: điền subnet mask lớp mạng router chính
• Gateway: điền IP LAN router chính ( ví dụ 192.168.1.1)
• IPv4 Primary DNS/ Ipv4 Secondary DNS: điền DNS sử dụng
• Mode: chọn Ping Detect. Khi chọn mode này, router sẽ thực hiện kiểm tra trạng thái kết nối internet bằng cách gửi lệnh PING đến IP quy định theo chu kì thời gian. Cổng WAN chỉ hiển thị trạng thái UP (kết nối thành công) khi kết quả lệnh PING trả về thành công
• Primary Ping IP/ Secondary Ping IP: điền IP ngoài internet sẽ thực hiện ping đến
• Nhấn Apply

4. Đấu Nối hệ thống theo sơ đồ

• Nối dây mạng từ router chính hoặc switch vào cổng WAN thiết bị DrayTek theo sơ đồ.

5. Kiểm tra trạng thái kết nối

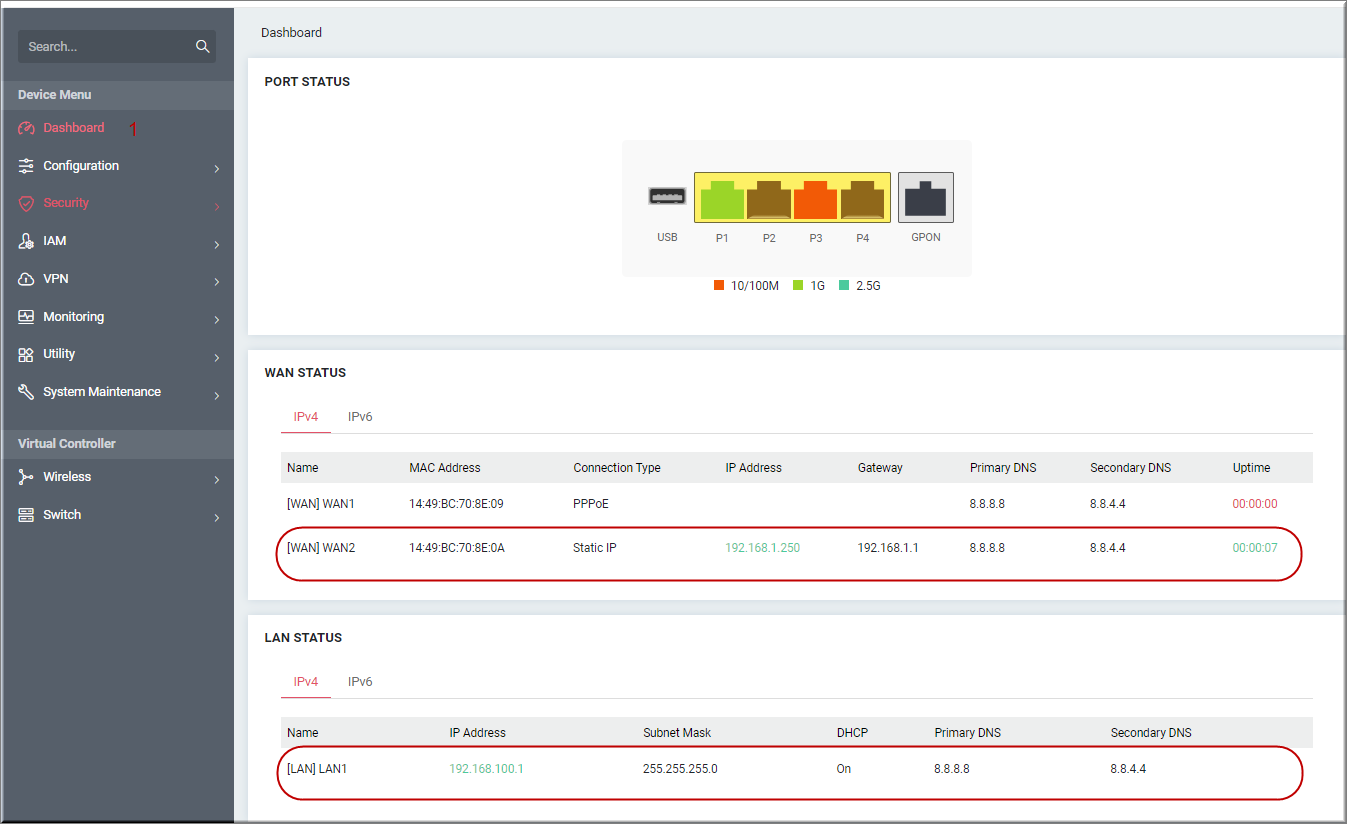

Vào Dashboard , kiểm tra trạng thái kết nối WAN đã cấu hình

6. Cấu hình Wi-Fi phát cho hệ thống

Tham khảo hướng dẫn: https://www.anphat.vn/internet-iptv-wan-lan-nat-port-co-ban/drayos-5-huong-dan-cau-hinh-wi-fi
