Bài viết gồm hai phần:
- Phần A: cấu hình chia VLAN cho hệ thống
- Phần B: cấu hình routing giữa các VLAN
Thực hiện
A. Cấu hình chia mỗi port 1 VLAN một lớp mạng
Giả sử cầu cấu hình chia hệ thống thành 4 VLAN mỗi port 1 VLAN tương ứng:
- Port 1 lớp LAN1 192.168.1.1/24
- Port 2 lớp LAN2 192.168.2.1/24
- Port 3 lớp LAN3 192.168.3.1/24
- Port 4 lớp LAN4 192.168.4.1/24
Ta thực như sau:
Tạo lớp mạng mới

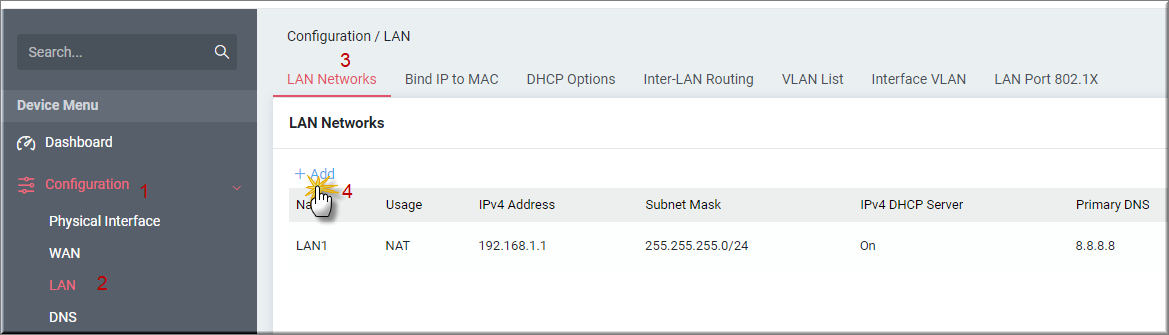

Vào configuration >> LAN, tại tab LAN Networks >> nhấn Add tạo LAN mới

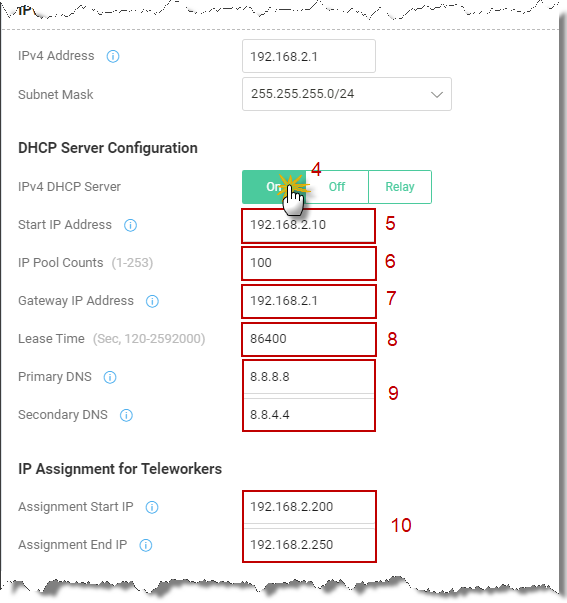

Name: đặt tên LAN (ví dụ LAN2)
Chọn NAT
IPv4 Address/ subnet mask: điền IP lớp mạng và subnet mask muốn đặt (ví dụ 192.168.2.1 /24)
IPv4 DHCP Server: chọn ON
Start IP address: điền IP động bắt đầu cấp (ví dụ 192.168.2.10)
IP Pool Count: điền số IP sẽ cấp cho hệ thống (ví dụ cấp 100 IP)
Gateway IP address: điền IPv4 address đã cấu hình ở trên (192.168.2.1)
Lease time: điền thời gian cấp phát DHCP (tính bằng giây, mặc định thời gian cấp phát DHCP là 86400 = 1 ngày)
Primary DNS/ Secondary DNS: điền DNS sẽ cấp cho mạng nội bộ (ví dụ 8.8.8.8/ 8.8.4.4)
IP assignment for Teleworkers: điền dãy IP sẽ cấp client VPN (ví dụ 192.168.2.200 >> 192.168.2.250)
Nhấn Apply

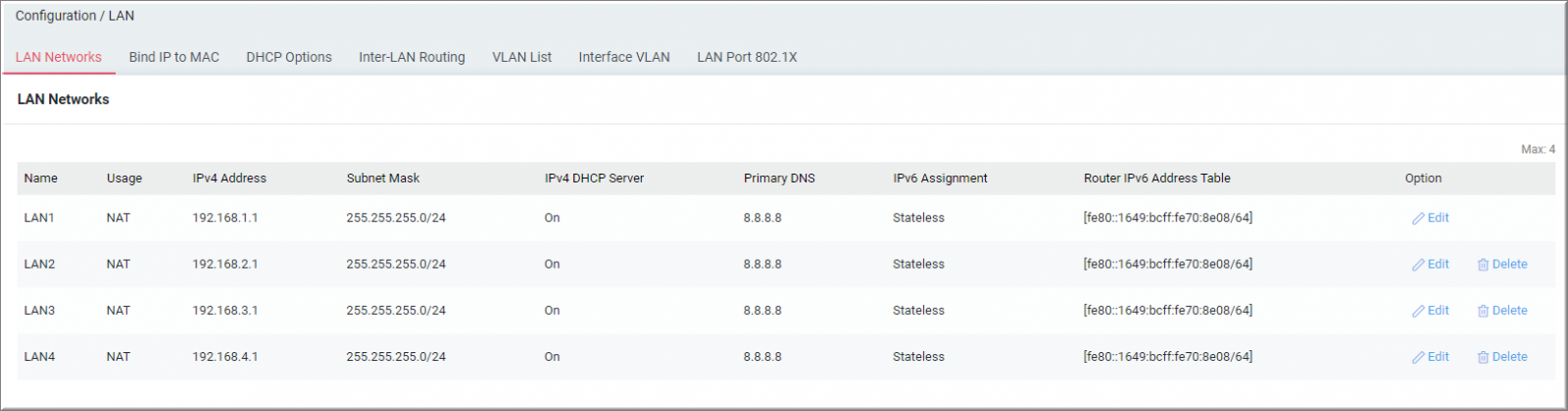

Thực hiện tương tự để thêm các lớp mạng cho LAN3, LAN 4 mong muốn
Tạo VLAN ID tương ứng với từng LAN

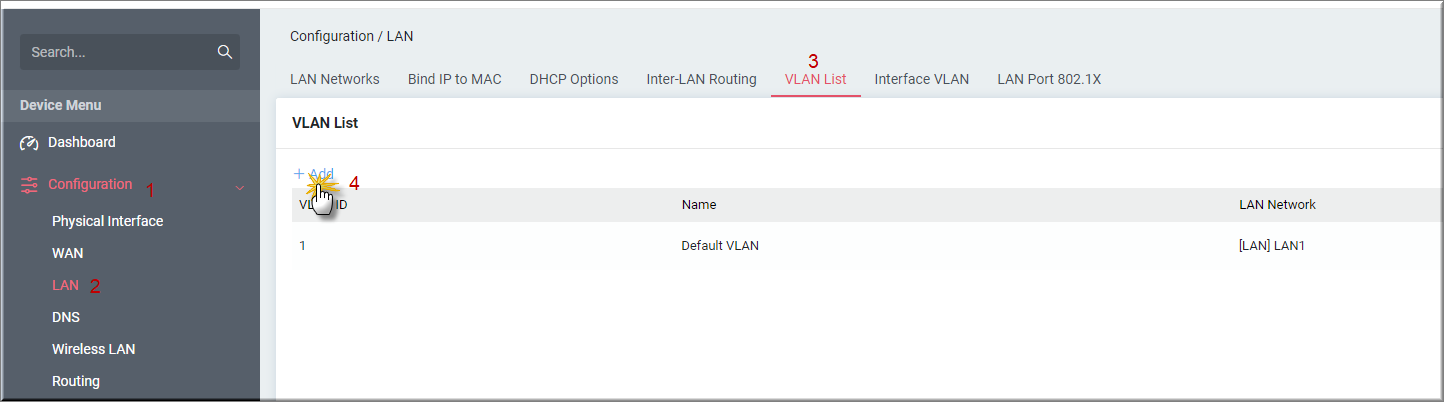

Vào configuration >> LAN, tại tab VLAN List >> nhấn Add tạo VLAN ID mới
VLAN ID: điền VLAN ID mới (ví dụ 20)
Name: đặt tên gợi nhớ
LAN Network: điền lớp mạng tương ứng cho VLAN ID (ví dụ LAN2)
Nhấn Apply

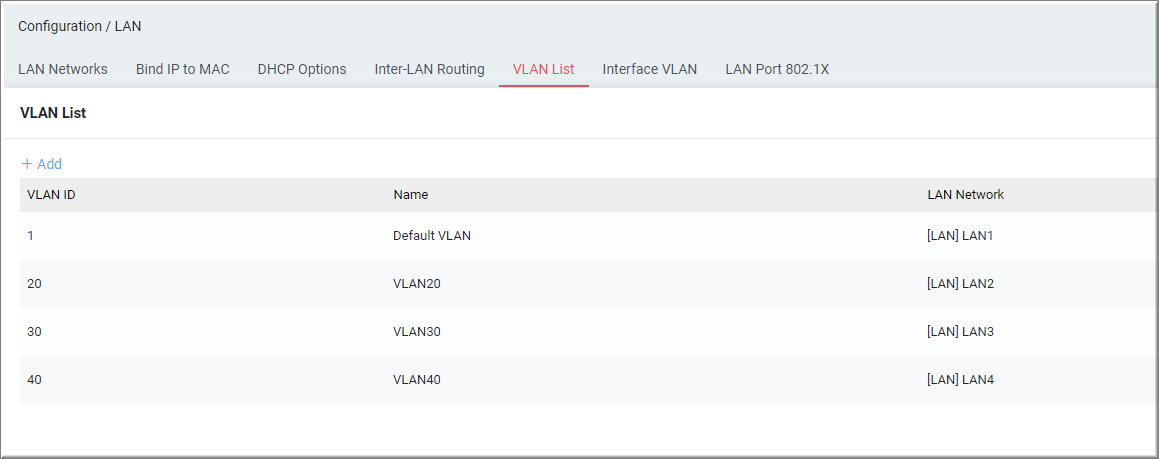

Thực hiện tương tự tạo VLAN ID cho các lớp còn lại tương ứng như sau:
VLAN ID 30 ~ LAN3
VLAN ID 40 ~ LAN4
Gán lớp mạng tương ứng cho từng port
Giả sử muốn cấu hình
- Port 1 lớp LAN1 tương ứng VLAN 1(default VLAN)
- Port 2 lớp LAN2 tương ứng VLAN20
- Port 3 lớp LAN3 tương ứng VLAN30
- Port 4 lớp LAN4 tương ứng VLAN40
Ta cấu hình như sau:

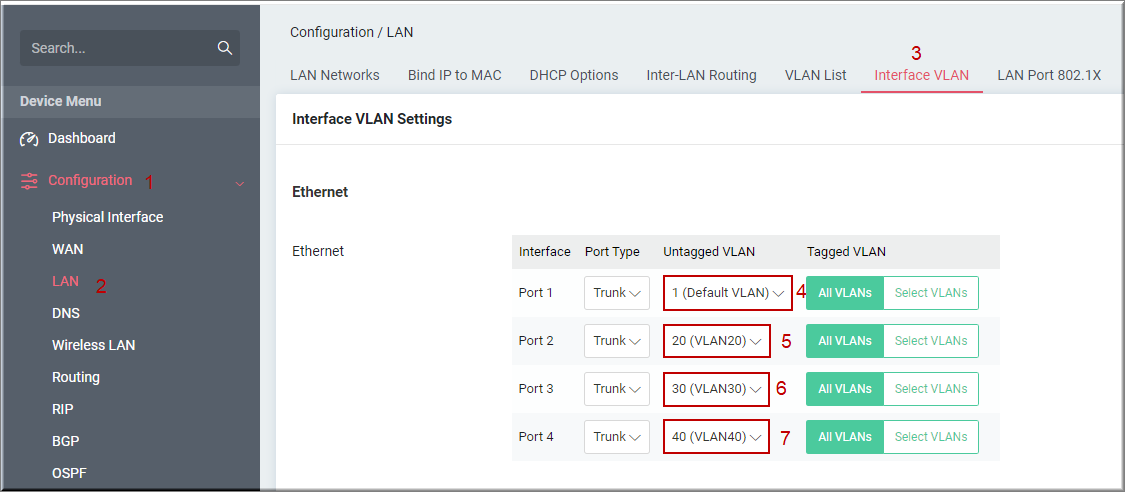

Vào configuration >> LAN, tại tab Interface VLAN
Port 1 >> Untagged VLAN chọn 1 (Default VLAN)
Port 2 >> Untagged VLAN chọn 20 (VLAN20)
Port 3 >> Untagged VLAN chọn 30 (VLAN30)
Port 4 >> Untagged VLAN chọn 40 (VLAN40)
Nhấn Apply
B. Routing các lớp mạng
Trường hợp 1, tất cả các LAN đều có thể nhìn thấy nhau

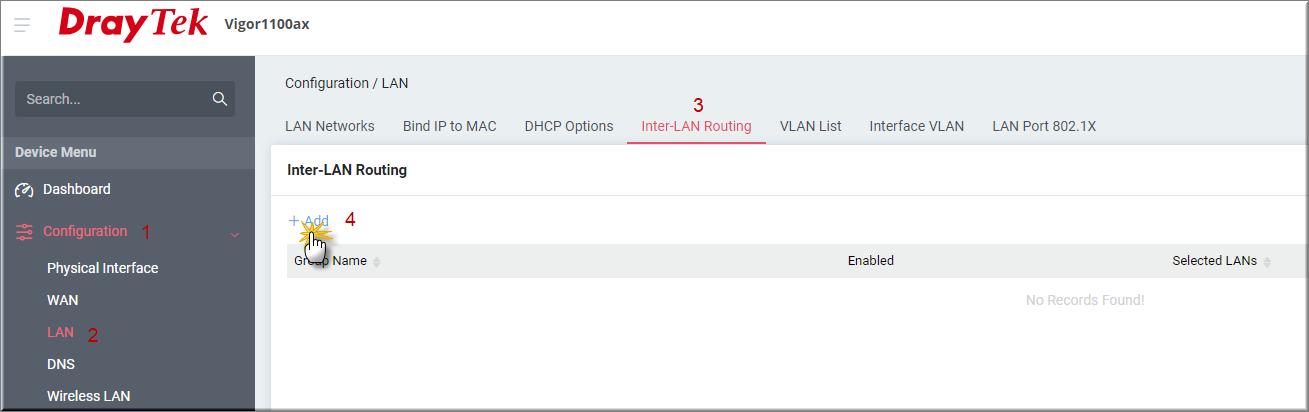

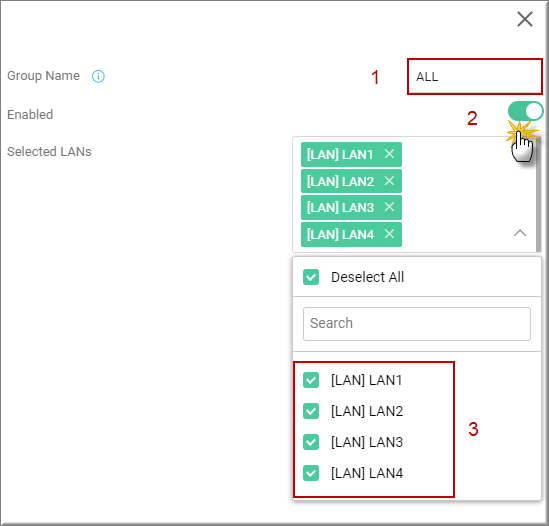

Vào configuration >> LAN, tại tab Inter-LAN Routing >> nhấn Add
Group Name: đặt tên Group (ví dụ ALL)
Enable: chọn ON
Selected LANs: chọn tất cả các LAN
Nhấn Apply
Trường hợp LAN1 thấy các LAN2,3,4 và ngược lại; các LAN2,3,4 không nhìn thấy nhau
Cần thực tạo 3 nhóm
- Nhóm LAN1 thấy LAN2 và ngược lại
- Nhóm LAN1 thấy LAN3 và ngược lại
- Nhóm LAN1 thấy LAN3 và ngược lại
Thực hiện như sau:
Vào configuration >> LAN, tại tab Inter-LAN Routing >> nhấn Add

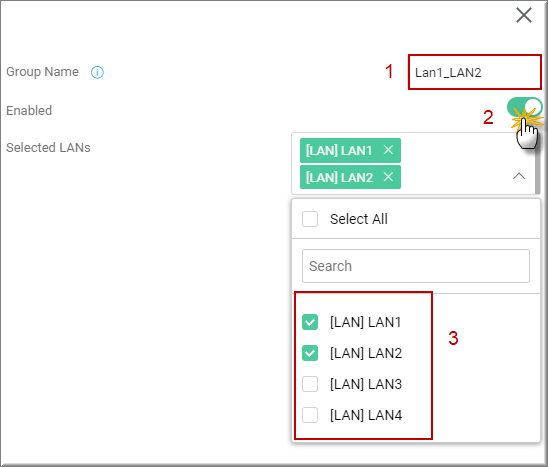

Tạo nhóm cho LAN1 và LAN2 thấy nhau:
Group Name: đặt tên Group (ví dụ LAN1_LAN2)
Enable: chọn ON
Selected LANs: chọn tất cả các LAN1 và LAN2
Nhấn Apply
Thực hiện tương tự cho nhóm LAN1_LAN3, LAN1_LAN4
