A. Mô hình
Ta có mô hình như sau:
B. Trên VigorAP
Để Vigor Router có thể phát hiện, quản lý và cấu hình được VigorAP cần:
- Cấp nguồn thiết bị
- Reset cấu hình VigorAP về mặc định
- Kết nối LAN A của VigorAP vào port LAN của router hoặc qua hệ thống Switch
C. Trên Router Draytek
1. Cấu hình Wi-Fi
Hệ thống bình thường: https://www.anphat.vn/internet-iptv-wan-lan-nat-port-co-ban/drayos-5-huong-dan-cau-hinh-wi-fi
Hệ thống nhiều lớp mạng
2. Cấu hình APM
2.1 kích hoạt APM

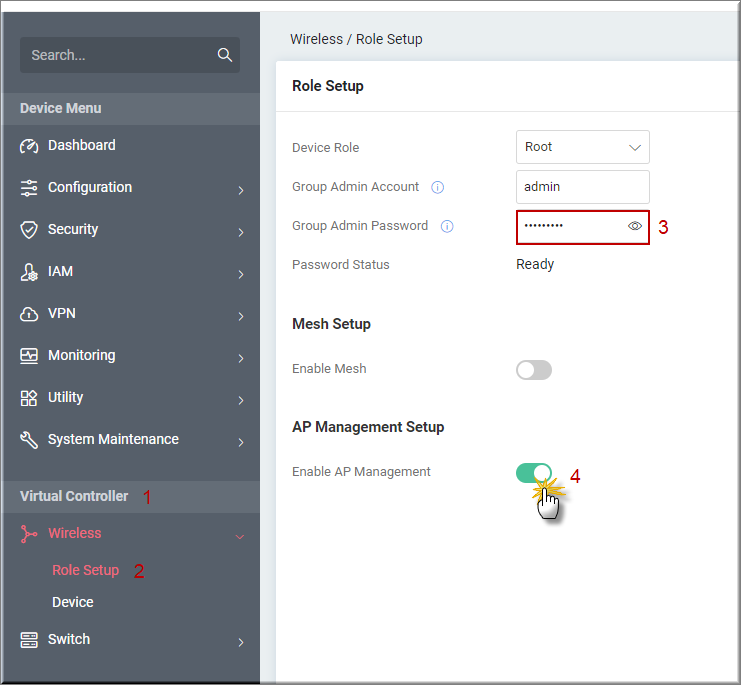

Vào Virtual Controller >> Wireless >>Role Setup
- Group Admin Password: Đặt mật khẩu quản lý AP, đây là mật khẩu đăng nhập AP sau khi đồng bộ APM
- Enable AP Management: chọn ON
- Nhấn Apply
2.2 kết nối AP

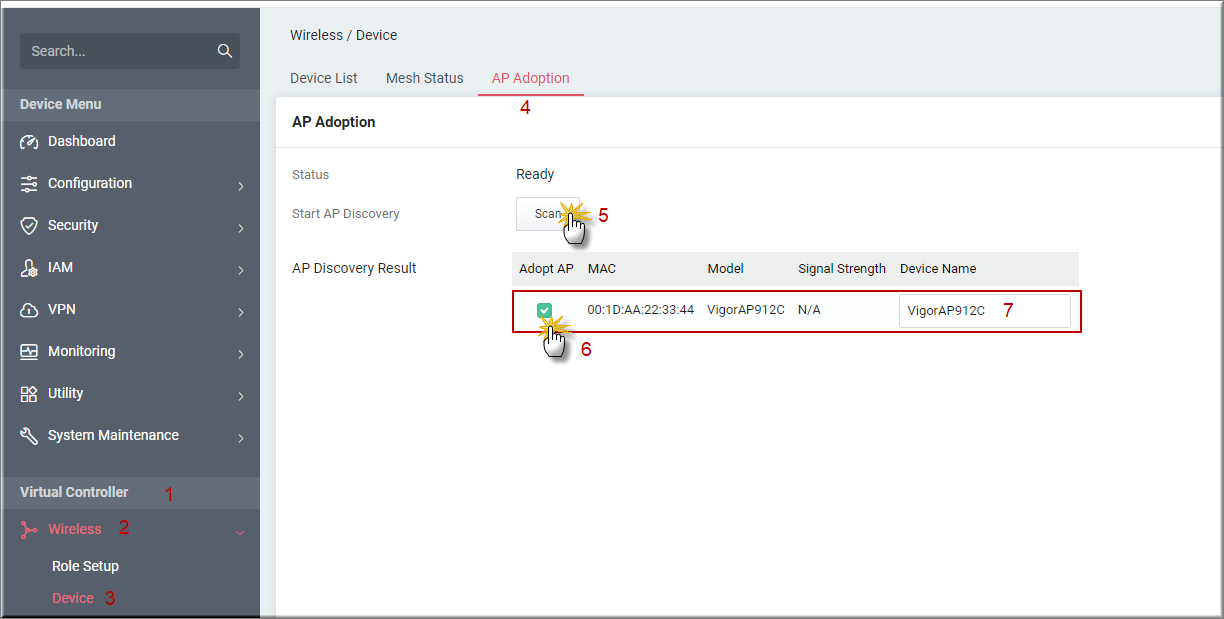

Vào Virtual Controller >> Wireless >> Device, tại Tab AP Adoption
- Nhấn Scan để dò AP DrayTek hiện có trong hệ thống
- Check enable tại AP dò được và đặt tên gợi nhớ thiết bị
- Nhấn Apply
2.3 kiểm tra trạng thái
Khi kết nối lần đầu tiên, thiết bị AP sẽ đồng bộ cấu hình Wi-Fi hiện tại trên router.
Kiểm tra trên Router

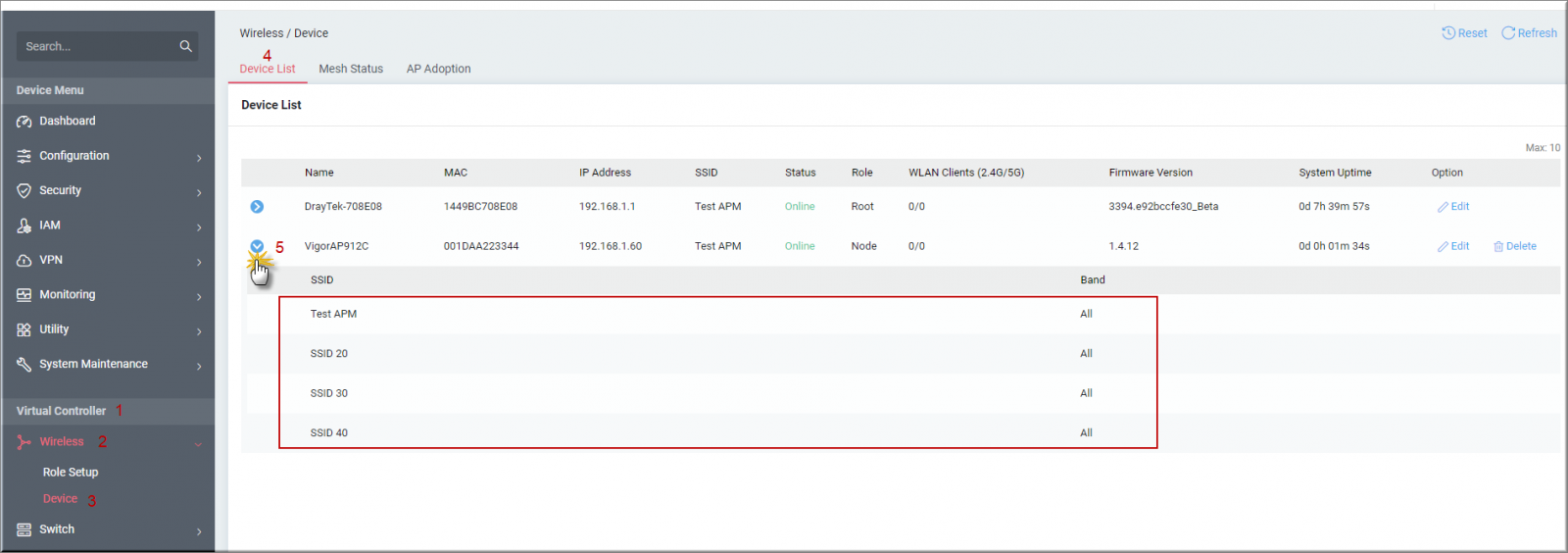

Vào Virtual Controller >> Wireless >> Device, tại Tab Device List >> chọn vigorAP cần kiểm tra
Đăng nhập vào Vigor AP kiểm tra
Đăng nhập giao diện web cấu hình VigorAP dựa vào IP address tương ứng hiện trên router, với mật khẩu là mật khẩu Group Admin Password đã cấu hình trên router

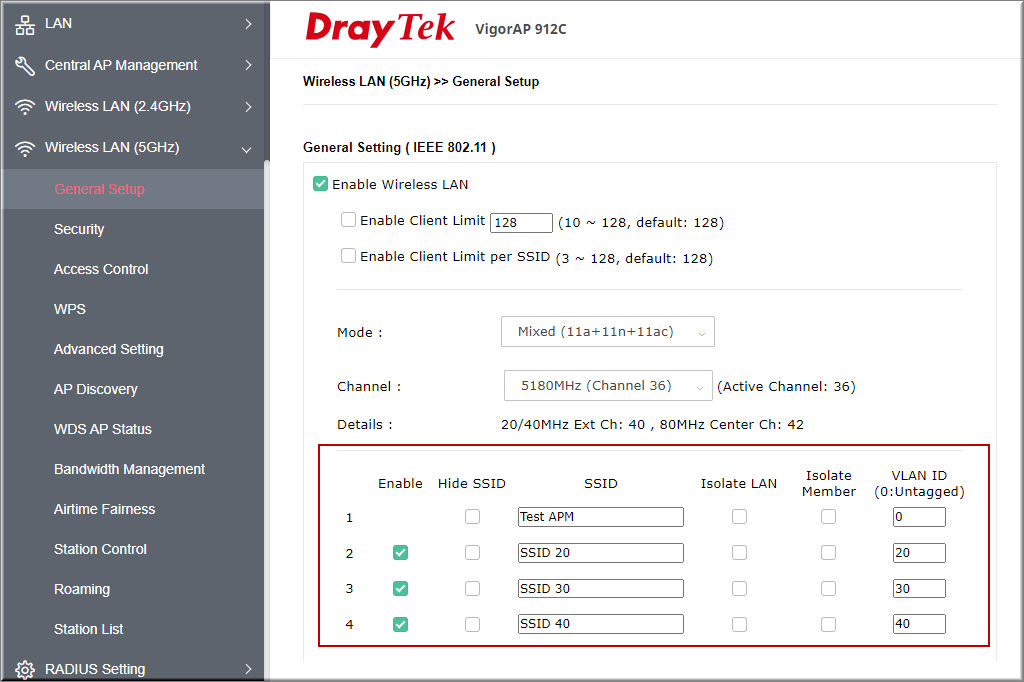

Vào Wireless LAN >> General setup kiểm tra SSID đang kích hoạt
3. Lưu ý
Sau mỗi lần thay đổi cấu hình trên router, cần vào Router chính và đồng bộ cấu hình cho các thiết bị node

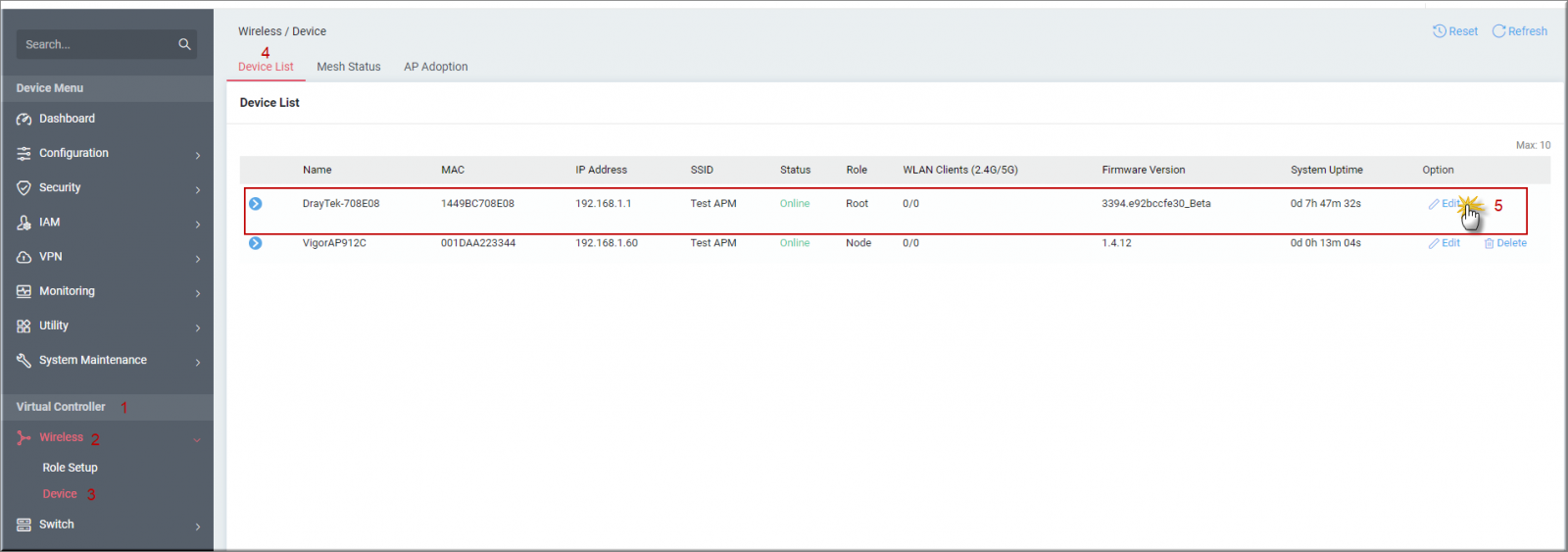

Vào Virtual Controller >> Wireless >> Device, tại Tab Device List

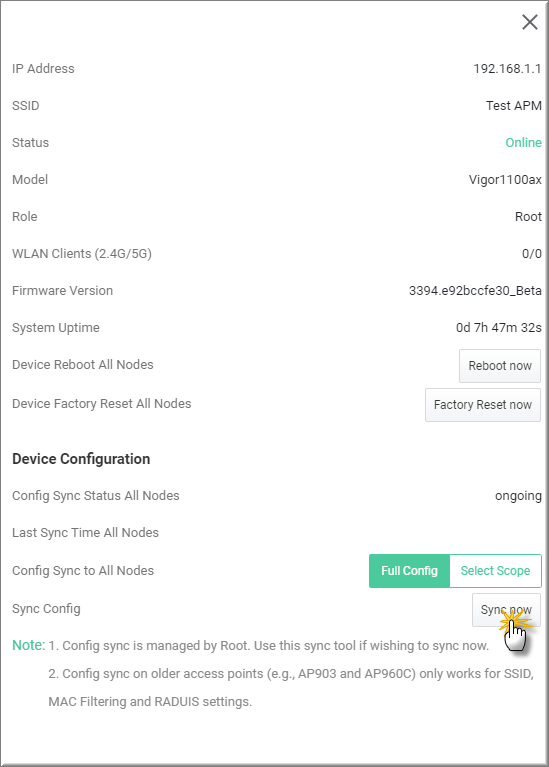

Tại Router chính >> nhấn Edit
- Nhấn Sync Now đồng bộ cấu hình
4. Troubleshooting
4.1 Router không dò được AP
Reset lại VigorAP
Nâng cấp firmware mới nhất (https://www.anphat.vn/ ) cho vigorAP
4.2 Sau khi đồng bộ không thể đăng nhập vào AP
Sau khi đồng bộ cấu hình, VigorAP đã thay đổi mật khẩu, mật khẩu hiện tại là mật khẩu Group Admin Password đã cấu hình trên router
4.3 Đối với các dòng VigorAP cũ như Ap912C, AP903, AP960C,... chỉ hỗ trợ đồng bộ SSID, MAC Filtering, Radius Setting.
