HƯỚNG DẪN CẤU HÌNH INTERNET VÀ IPTV
(Vigor2912 / Vigor2925)

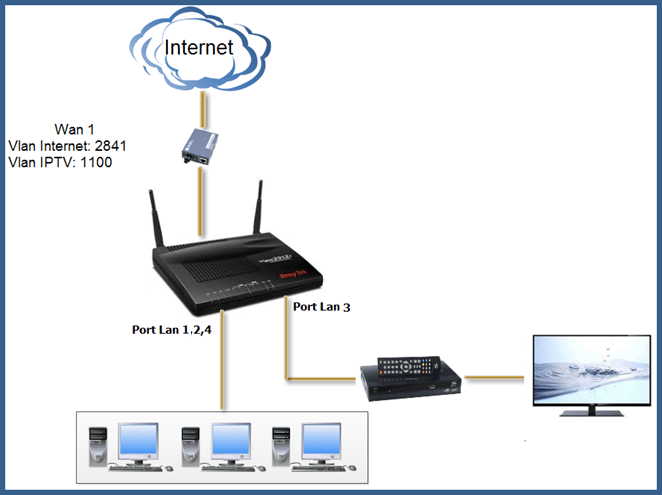

- Công ty có một đường truyền cáp quang kèm theo dịch vụ IPTV sử dụng Setop Box
- Nhà mạng đã cho mượn Converter quang và router
- Router đó không đáp ứng được nhu cầu và cần thay thế bằng Vigor2912.



 1 VLAN va IPTV

Bước 1: Chuẩn bị

  • Username và Password của đường truyền (Trong hợp đồng)
  • Vlan ID của đường truyền (Trong hợp đồng)
  • Vlan ID của IPTV (Trong hợp đồng)
  • Nối cáp mạng từ converter quang vào cổng W1 trên Vigor2912
  • Nối cáp mạng từ cổng P4 của Vigor2912 và cổng LAN của máy tính

Bước 2: Đăng nhập vào giao diện web cùa Vigor: http://192.168.1.1 với user: admin / password: admin (Mặc định)

Bước 3: Cấu hình Internet

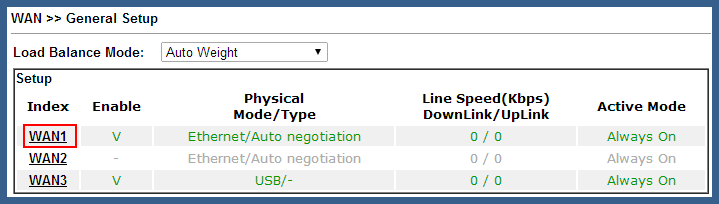

  • Vào WAN >> Genaral Setup
  • Nhấn vào WAN1

2 VLAN va IPTV

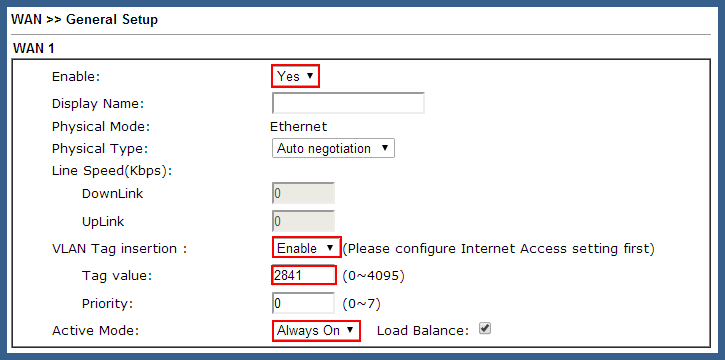

  • Enable: chọn Yes
  • VLAN Tag insertion: chọn Enable
  • Tag value: 2841 (Vlan ID của Internet – hỏi nhà cung cấp internet)
  • Active Mode: Always On
  • Nhấn OK

Sẽ hiện ra thông báo yêu cầu khởi động lại Vigor. BỎ QUA THÔNG BÁO NÀY và làm tiếp các bước bên dưới

 3 VLAN va IPTV

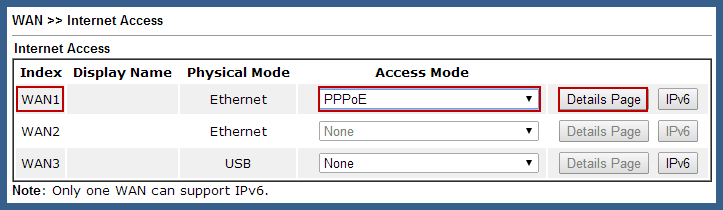

  • Vào WAN >> Internet Access
  • Ở WAN 1: Chọn Access Mode là PPPoE và nhấn Details Page

 4 VLAN va IPTV

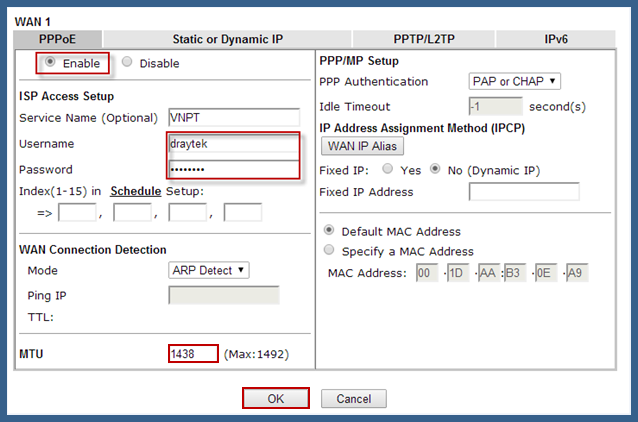

  • Ở Tab PPPoE: chọn Enable
  • Username: (Hỏi nhà cung cấp)
  • Password: (Hỏi nhà cung cấp)
  • MTU: 1438 hoặc hỏi nhà cung cấp
  • Nhấn OK
  • Sẽ hiện ra thông báo yêu cầu khởi động lại Vigor >> Nhấn OK

 5 VLAN va IPTV

- Sau khi đăng nhập lại Vigor, vào Online Status >> Physical Connection sẽ hiện thông tin về cổng WAN1
+ Hiện màu xanh, có đầy đủ IP WAN >> Cấu hình thành công

Bước 4: Cấu hình IPTV cho port Lan 3

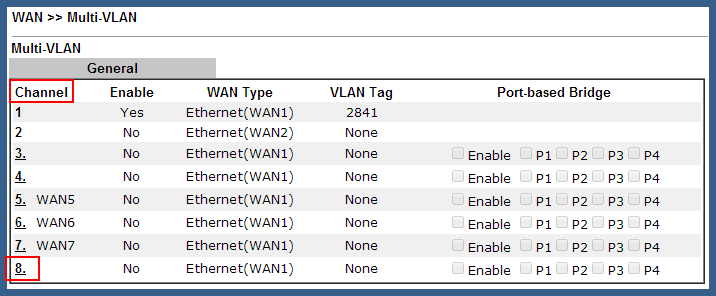

- Vào WAN >> Multi-VLAN
- Nhấn vào “8” ở cột Channel

6 VLAN va IPTV





  • Multi-VLAN Channel 8: chọn Enable
  • WAN Type: WAN1 (cổng WAN kết nối với đường truyền có IPTV)
  • VLAN Tag: 2841 (Vlan ID của IPTV – hỏi nhà cung cấp internet)
  • Bridge mode: chọn Enable
  • Physical Members: Chọn P3 (port LAN sẽ nối với Setop Box chạy IPTV; Có thể chọn thêm P1,2)
  • Nhấn OK

 7 VLAN va IPTV

Bước 5: Kiểm tra IPTV

  • Nối cáp mạng máy tính với port LAN 3 và kiểm tra xem đã nhận được IP do server VoD cấp xuống hay không
  • Chạy VLC kiểm tra luồng Multicast của LiveTV.
