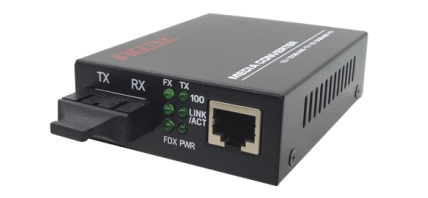

• Converter là gì?
  • Còn gọi là bộ chuyển đổi quang - điện, dùng để chuyển đổi tín hiệu quang truyền trên cáp quang thành tín hiệu điện truyền trên cáp đồng (cáp Ethernet) và ngược lại.

• Module SFP Quang là gì?
  • Là thiết bị dùng để kết nối trực tiếp cáp quang vào router và switch, thông qua Slot (cổng) SFP trên router hoặc Switch.

A.Phụ lục:

1. Phân loại thiết bị quang 1 core:
   • Có 2 loại:
     • Bước sóng Tx1310: Được đánh dấu bằng ký hiệu màu xanh dương trên Module SFP Quang hoặc còn được gọi là đầu A.

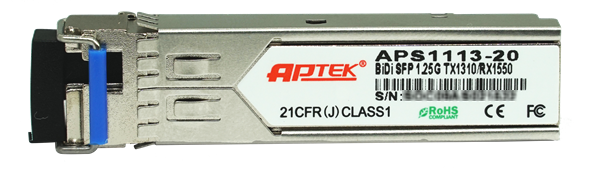

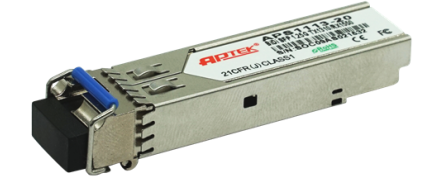

SFP 1 core bước sóng Tx1310

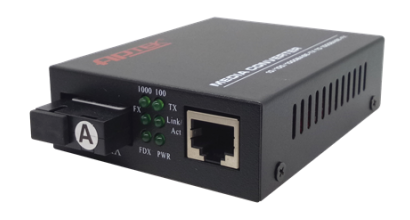

Converter 1 core bước sóng Tx1310

• Bước sóng Tx1550: Được đánh dấu bằng ký hiệu màu xanh lá / vàng / cam trên Module SFP Quang hoặc còn được gọi là đầu B.

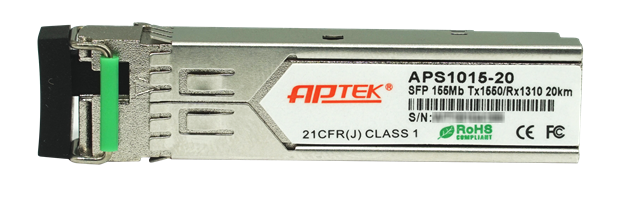

SFP 1 core bước sóng Tx1550

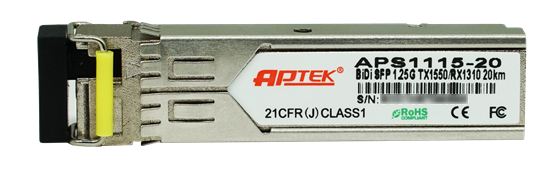

SFP 1 core bước sóng Tx1550

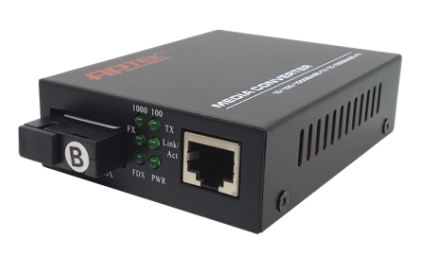

Converter 1 core bước sóng Tx1550

B.Những lưu ý khi lựa chọn:

Khi kết nối giữa 2 Converter, 2 Module SFP Quang hoặc 1 Converter + 1 Module SFP Quang với nhau thì thiết bị ở hai đầu phải đảm bảo các yếu tố sau:

1. Giống nhau ở các thông số:

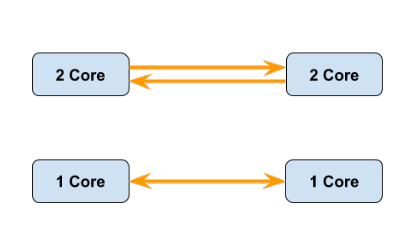

   • Cùng một loại 1 core hoặc 2 core:

• 2 core: Dùng 1 sợi quang để truyền tín hiệu và 1 sợi quang để nhận tín hiệu.
• 1 core: Dùng cùng 1 sợi quang để truyền và nhận tín hiệu.
• Ví dụ:
  • 2 Converter 1 core nối với nhau.
  • 2 Module SFP Quang 2 core nối với nhau.
  • Converter 1 core nối với Module SFP Quang 1 core.
  • Converter 2 core nối với Module SFP Quang 2 core.

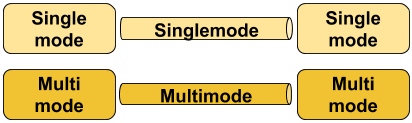

• Cùng một chế độ truyền:

• Single mode
• Multi mode
• Lưu ý thêm: Phải dùng kèm với cáp quang cùng loại.
• Ví dụ:
  • 2 Converter single mode nối với nhau bằng cáp quang single mode.
  • Converter multi mode nối với Module SFP Quang multimode bằng cáp quang multi mode.

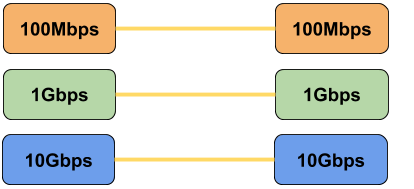

• Cùng một tốc độ:

• 100Mbps (155Mbps)
• 1000Mbps / 1Gbps (1.25Gbps)
• 10Gbps
• Lưu ý thêm: Đôi khi slot SFP trên Switch hoặc Router không thể tự nhận diện tốc độ của module SFP Quang, bạn cần vào giao diện cấu hình của thiết bị để điều chỉnh lại.
• Ví dụ:
  • Converter 1 Gbps nối với module SFP Quang 1Gbps.
  • 2 Module SFP Quang 100Mbps nối với nhau.
• Khác nhau ở các yếu tố:
  • Với Converter và Module SFP Quang 2 core:
    • Đầu phát của thiết bị thứ nhất nối với đầu thu của thiết bị thứ hai và ngược lại.

• Với Converter và Module SFP Quang 1 core:
  • Thiết bị ở 2 đầu phải khác bước sóng truyền nhận. Thiết bị có Tx1310 (A) nối với thiết bị có Tx1550 (B) thì mới truyền tải dữ liệu được.
