DrayTek hỗ trợ chuyển line (chuyển gateway) cho nhiều đường truyền



- Link download Vigor2960 beta hỗ trợ chọn line ==> http://1drv.ms/1MBrhxy

- Nhớ backup cấu hình hiện tại trước khi thực hiện nâng cấp firmware và cấu hình

- Lấy một máy tính nối dây mạng trực tiếp vào port LAN 4 để cấu hình

- Dây mạng từ Switch tổng nên được nối vào port LAN 1 trong suốt quá trình cấu hình

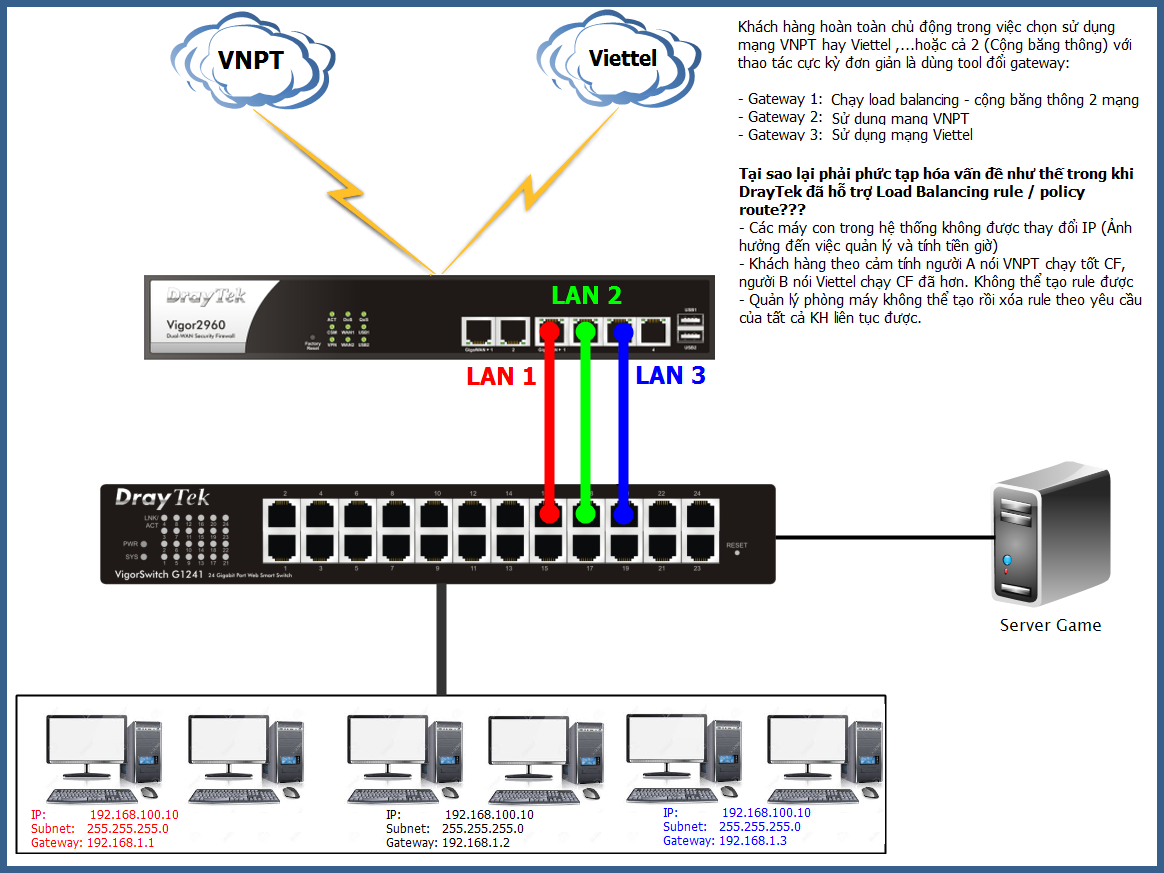

- Sau khi cấu hình xong hết mới nối dây mạng như sơ đồ bên dưới: dây mạng nối 3 port LAN 1,2,3 vào Switch tổng



====//====​



Khách hàng hoàn toàn chủ động trong việc chọn sử dụng mạng VNPT hay Viettel ,...hoặc cả 2 (Cộng băng thông) với thao tác cực kỳ đơn giản là dùng tool đổi gateway:



- Gateway 1: Chạy load balancing - cộng băng thông 2 mạng (192.168.1.1)

- Gateway 2: Sử dụng mạng VNPT (192.168.1.2)

- Gateway 3: Sử dụng mạng Viettel (192.168.1.3)



Tại sao lại phải phức tạp hóa vấn đề như thế trong khi DrayTek đã hỗ trợ Load Balancing rule / policy route???



- Các máy con trong hệ thống không được thay đổi IP (Ảnh hưởng đến việc quản lý và tính tiền giờ)

- Khách hàng theo cảm tính người A nói VNPT chạy tốt CF, người B nói Viettel chạy CF đã hơn. Không thể tạo rule được

- Quản lý phòng máy không thể tạo rồi xóa rule theo yêu cầu của tất cả KH liên tục được.





Chuẩn bị:



- Cấu hình PPPoE cho 2 wan kết nối internet

- Cấu hình "lan1" như bình thường (192.168.1.1 / 255.255.255.0 và tắt DHCP)



Bước 1: Tạo thêm "lan2" và "lan3" tương ứng với gateway 192.168.1.2 / 192.168.1.3

- Vào các mục như hình dưới (tô màu vàng) với các chú ý như sau:

- Vlan ID đặt tùy ý như phải khác nhau giữa các lan1,2,3

- Phải ghi nhớ Vlan ID của từng Lan để lát gán vào port cho đúng

- Phải tạo MAC mới cho LAN để khỏi bị trùng:

+ Default MAC Address: Disable

+ Xóa 2 số cuối và điền vào số nào đó (Ở đây mình điền 12 cho dễ - Tương ứng 1.2 hihi)

- Điền IP Address (Gateway cho chuyển line)

- Tắt DHCP server



TẠO PROFILE CHO LAN2 (VLAN ID 11 - 192.168.1.2)

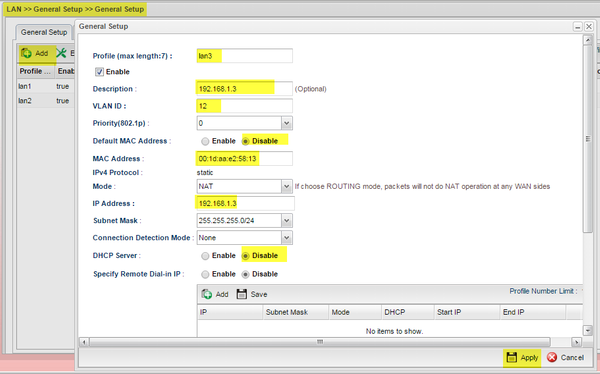

TẠO PROFILE CHO LAN3 (VLAN ID 12 - 192.168.1.3)

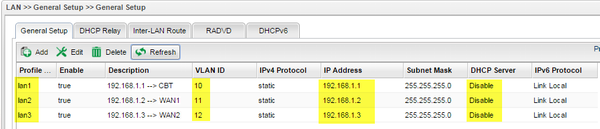

ĐÃ TẠO XONG CÁC PROFILE:

- LAN1 (Vlan 10 - 192.168.1.1)

- LAN2 (Vlan 11 - 192.168.1.2)

- LAN3 (Vlan 12 - 192.168.1.3)





Bước 2: Định nghĩa các Lan (gateway) vừa tạo vào các cổng LAN 1,2,3



- Dựa vào các Vlan ID của các profile Lan1,2,3 vừa tạo ==> Gán tương ứng vào các cổng LAN 1,2,3 của Vigor

- Riêng profile Lan1 - vlan 10 sẽ gán cho cổng 1 và cổng 4 luôn

- Lần lượt edit Vlan có sẳn (vlan 10) và tạo mới các vlan 11 (gán vào cổng LAN 2), vlan 12 (gán vào cổng LAN 3)

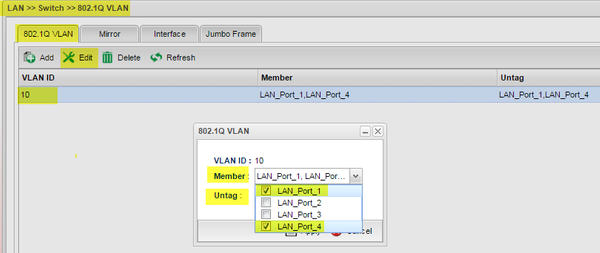

EDIT LẠI VLAN 10 CHỈ GÁN CHO CỔNG LAN 1 VÀ 4 (GATEWAY 192.168.1.1)

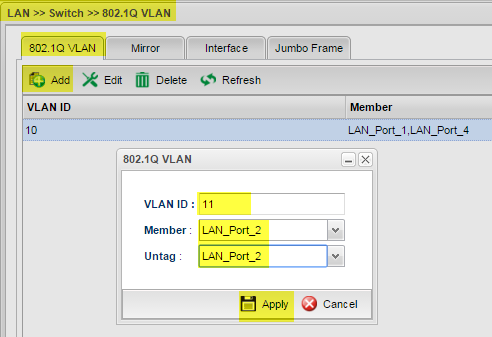

TẠO MỚI VLAN 11 VÀ GÁN CHO CỔNG LAN 2 (GATEWAY 192.168.1.2)

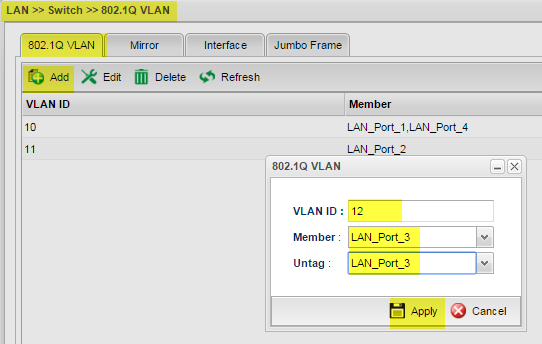

TẠO MỚI VLAN 11 VÀ GÁN CHO CỔNG LAN 3 (GATEWAY 192.168.1.3)

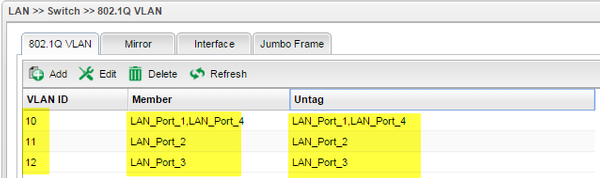

ĐÃ GÁN XONG CÁC PROFILE LAN VÀO CÁC CỔNG LAN TƯƠNG ỨNG

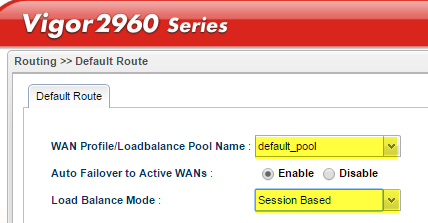

Bước 3: Chuyển sang chạy Session Based (Cộng băng thông)



- Vào Routing >> Default Route: Chọn như hình dưới





Bước 4: Tạo Rule định tuyến cho các gateway đi đúng WAN



- Vào Routing >> Policy Rule: Nhấn Add để tạo mới

- Dựa vào Source là các profile Lan1,2,3 vừa tạo để định tuyến (Theo interface)

- Source Type: Interface

- Internface và WAN chọn tương ứng

+ Lan1 ~ Deafule pool (Cộng băng thông tất cả các WAN)

+ Lan2 ~ WAN1

+ Lan3 ~ WAN2

- Còn lại chọn như hình (Tô vàng)

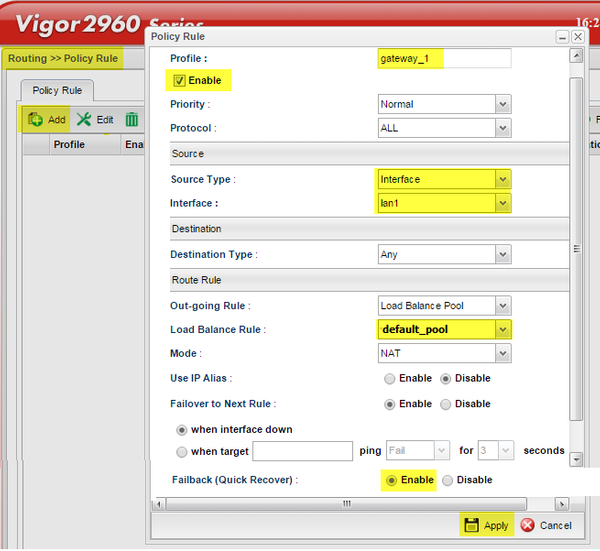

RULE 1: ĐỊNH TUYẾN LAN1 (GATEWAY 192.168.1.1) ĐI HAI WAN - CỘNG BĂNG THÔNG

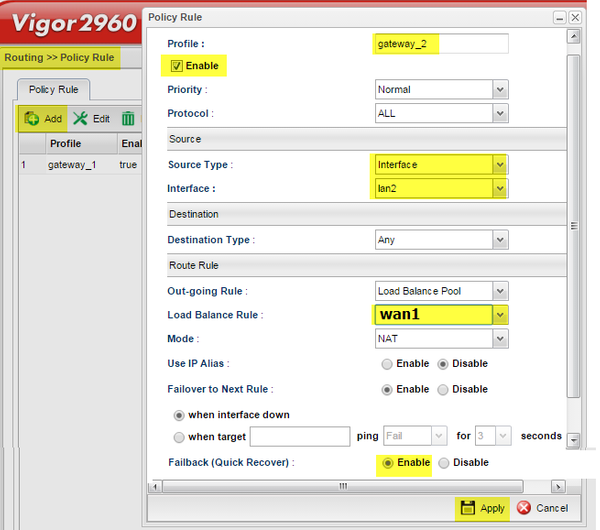

RULE 2: ĐỊNH TUYẾN LAN1 (GATEWAY 192.168.1.2) ĐI WAN 1

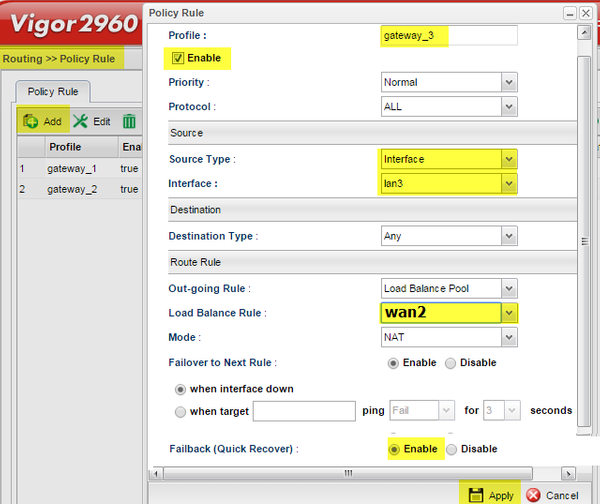

RULE 3: ĐỊNH TUYẾN LAN3 (GATEWAY 192.168.1.3) ĐI WAN 2

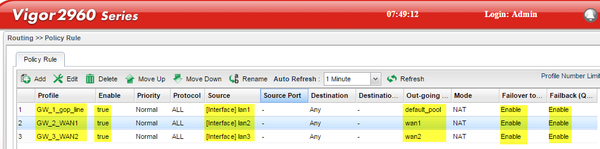

NHÌN LẠI 3 RULE KHI TẠO XONG

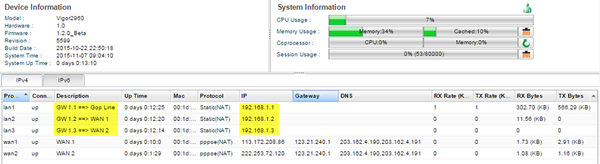

NHÌN LẠI ONLINE STATUS
