G2282x - SG2082P V2 - hướng dẫn cấu hình tăng băng thông nội mạng với LACP | Các mô hình hệ thống mạng thông dụng

: Viết bởi Hà Đặng; Chuyên mục: Các mô hình hệ thống mạng thông dụng; 19 - 09 - 2024; 109 lượt xem

DrayTek G2282x: Firmware V2.9.5

APTEK SG2082P: Firmware Version v1.0.7_0913_1103

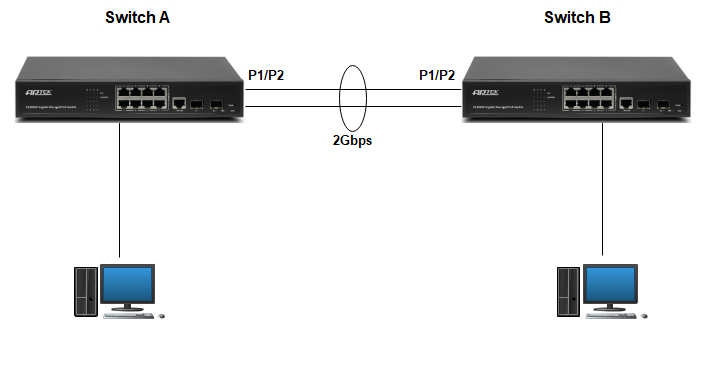

Nhằm tăng băng thông truyền tải giữa các máy tính trong hệ thống mạng nội bộ, bạn có thể sử dụng tính năng Link Aggregation (LACP) giúp kết nối nhiều dây giữa các switch. Tính năng này giúp gộp băng thông 2 hoặc nhiều port giữa các switch,

A. Cấu hình

1. Trên Switch DrayTek G2282x

1.1 Đổi IP thiết bị (nếu thiết bị đang hoạt động, bỏ qua bước này)

Tham khảo hướng dẫn: Tại đây

1.2 cấu hình LACP

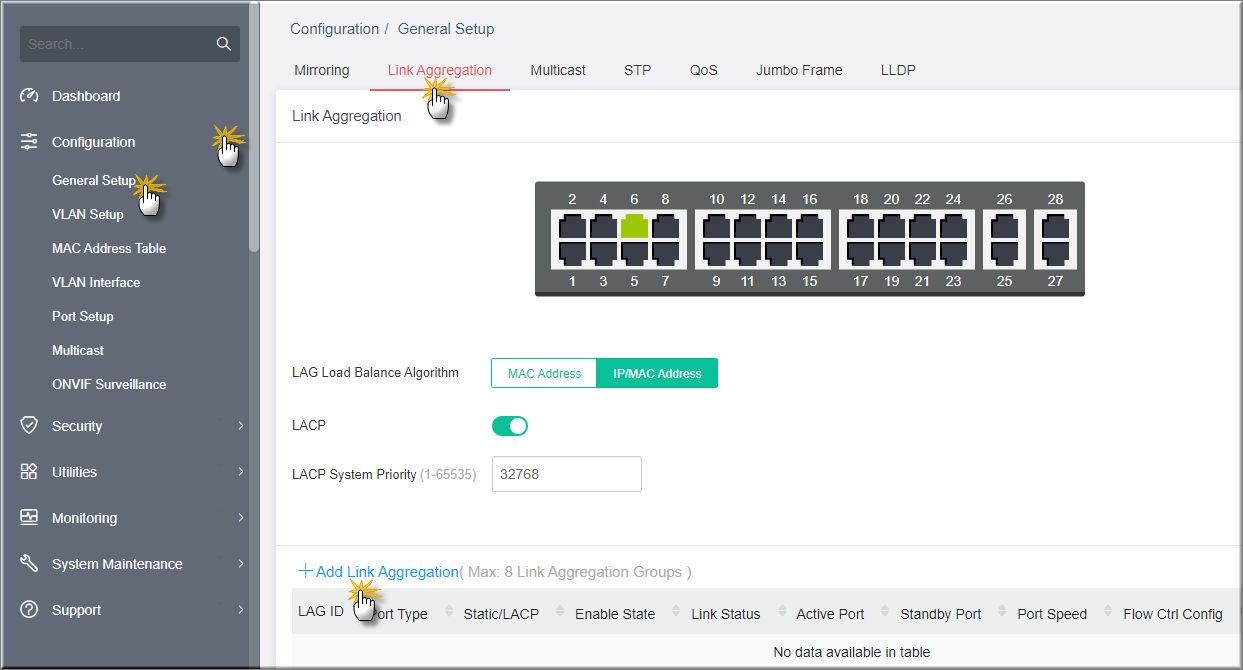

Vào Configuration >> General Setup, Tab Link Aggregation, nhấn Add Link Aggregation

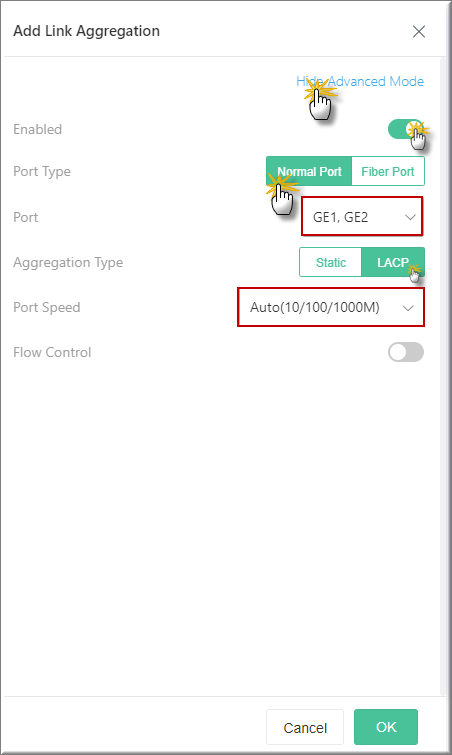

Chọn Show Advance Mode
Enabled: chọn ON
Port Type: chọn Normal Port
Port: Các port trực thuộc nhóm (ví dụ port GE1, GE2)
Aggregation Type: Chọn LACP
Port Speed: chọn Auto (10/100/1000)

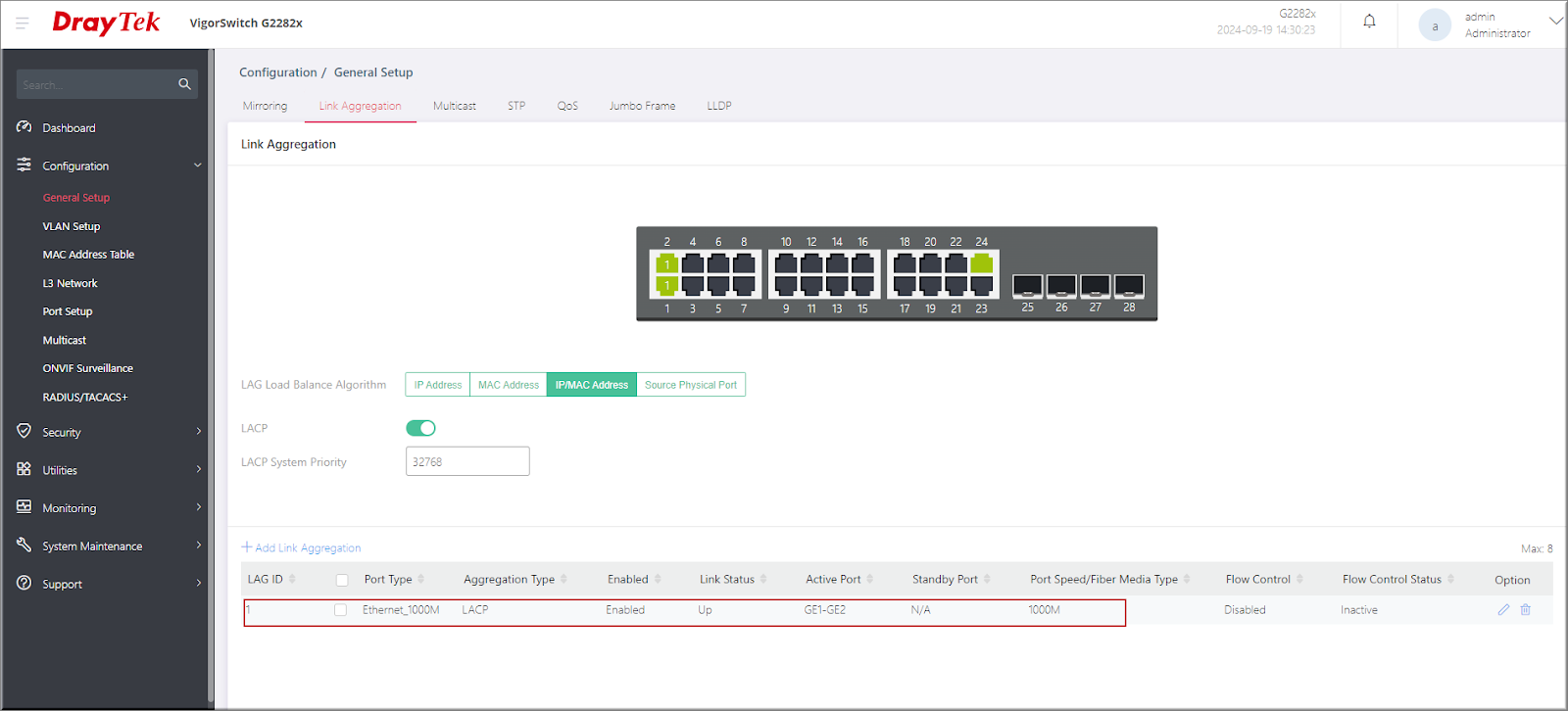

Nhấn OK

2. Cấu hình trên APTEK SG2082P

2.1 Đổi IP thiết bị (nếu thiết bị đang hoạt động, bỏ qua bước này)

Tham khảo hướng dẫn: tại đây

2.2 Cấu hình LACP

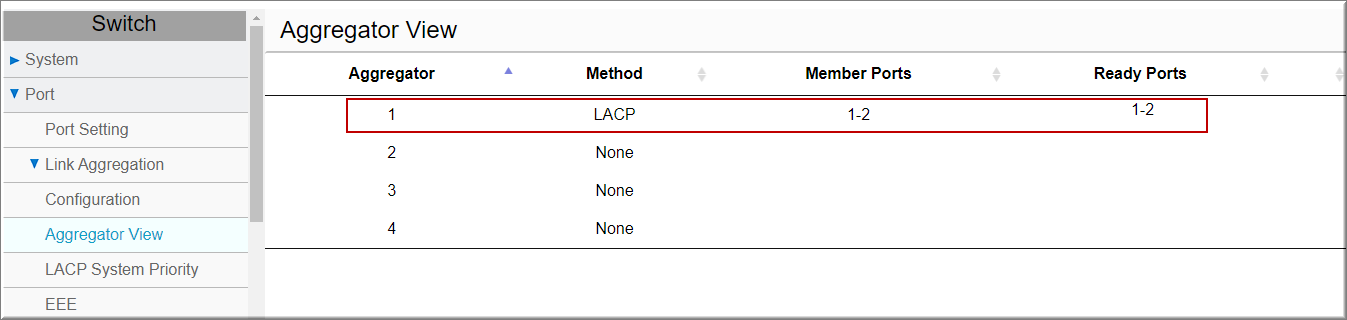

Vào Port >> LINK Aggregation >> Configuration

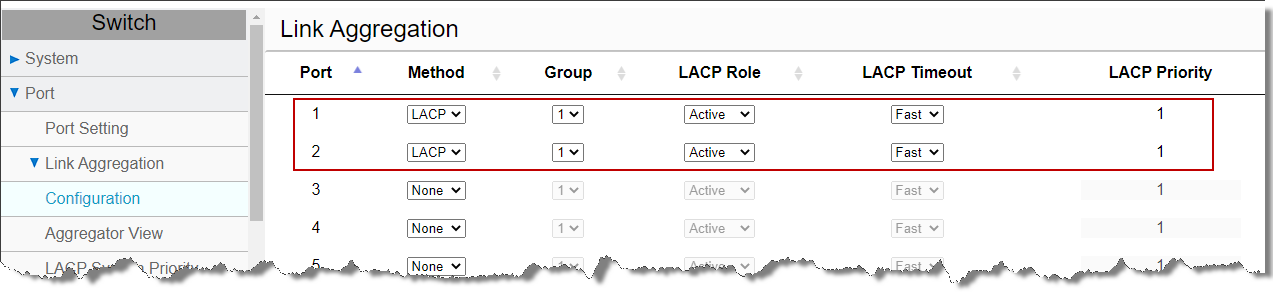

Giả sử muốn cấu hình nhóm 2 port 1/2 giữa 2 Switch với nhau, thực hiện:

Tại port 1/ 2
Chọn Mode LACP
Chọn group (ví dụ Group 1)
Nhấn Apply

2.3 Lưu lại cấu hình vừa thay đổi.

Đây là bước vô cùng quan trọng. Nếu bạn không lưu lại cấu hình vừa thay đổi. Nếu tắt mở thiết bị hoặc mất nguồn điện. sau khi khởi động lại, thiết bị sẽ trở về trạng thái lưu trước đó.

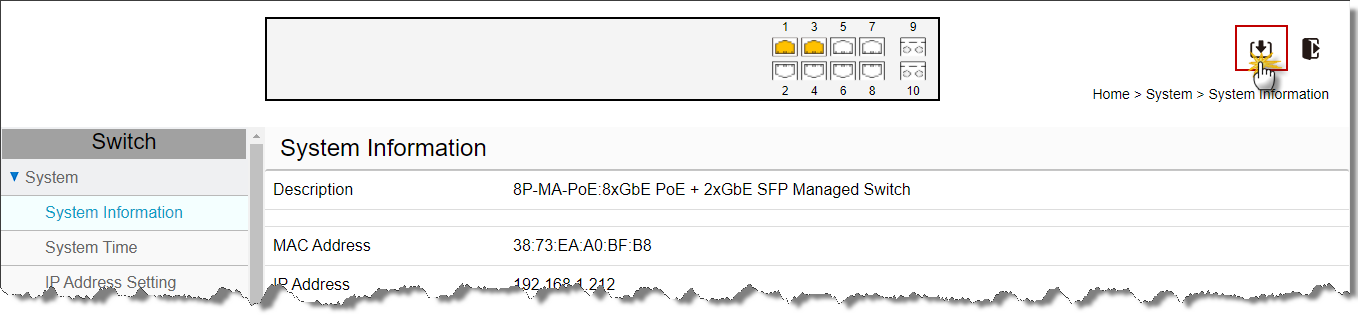

Nhấn nút biểu tượng “Save” ở góc trên bên phải màn hình
